插入式超聲波流量計

發布時間:2023-03-09

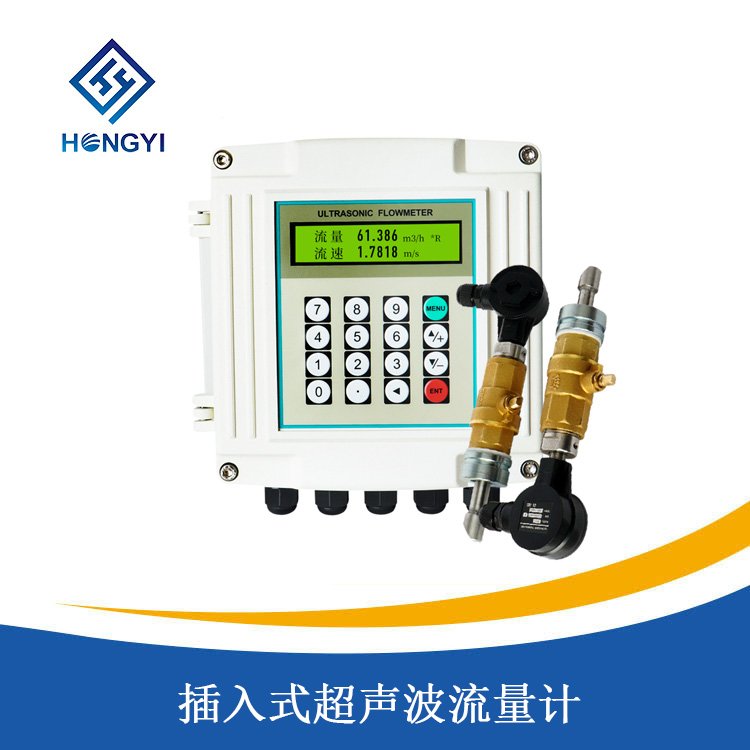

插入式超聲波流量計

產品概述

/ product introduction
插入式超聲波流量計利用了低電壓、多脈衝時差原理,采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間,根據時差計算出流速。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比於液體的流速,零流量時,兩個傳感器發射和接受聲波所需
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

插入式超聲波流量計利用了低電壓、多脈衝時差原理,采用高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間,根據時差計算出流速。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比於液體的流速,零流量時,兩個傳感器發射和接受聲波所需的時間完全相同(可實際測量零流量的技術);介質流動時,逆流方向的聲波傳輸時間大於水流方向的聲波傳輸時間。


產品特點

/  product characteristic

1、高精度測量
線性度優於0.5%,重複性精度優於0.2%,測量精度優於±1%;
2、強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量,自動記憶前64次來電和斷電時間和流量,自動記憶前32日流量計的工作狀態是否正常;
3、測量範圍大
選用不同型號的傳感器,可實現口徑DN15~DN6000mm管道流量的測量;
4、可靠性高
采用低電壓、多脈衝發射電路,測量精度、使用壽命及可靠性大幅提高;
5、支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷;
6、抗幹擾能力強
采用雙平衡信號差分發射、接收電路,有效抵禦變頻器,電視塔、高壓線等強幹擾源。

技術參數

/  technical parameters

技術參數

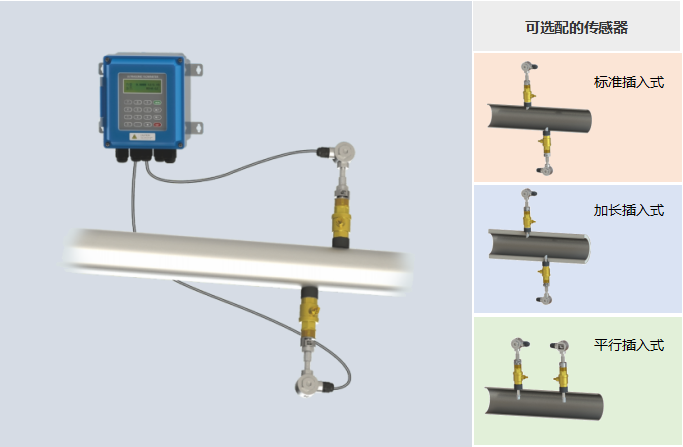

標準插入B型(直插式)

插入C型(斜插式,極不常用)

加長插入B型(水泥管用)

適用管徑

 DN80mm以上

材  質

 球閥與探杆:不鏽鋼316L;球閥底座:普通碳鋼(不鏽鋼選配)

工作頻率

 1MHz

適用管材

 碳鋼、不鏽鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管等管道,允許有襯裏

 備注:1、碳鋼、不鏽鋼可直接焊接(不鏽鋼管道須***采用不鏽鋼底座,用戶訂貨時請注意)。

2、其它管采用管箍方可安裝(管箍材質:碳鋼,訂貨時請提供準確的管道外徑或周長)。

安裝方式

 Z法

適用溫度

 -40℃~160℃

開孔尺寸

 Ф19mm(安裝時使用廠家提供的專用開孔器,可實現帶壓不停產安裝)

壓力等級

 1.6MPa(安裝時壓力<0.8MPa)

防護等級

 IP68(可浸水工作,水深≤3米)

安裝空間

井壁到管壁≥550mm

井壁到管壁≥360mm

井壁到管壁≥700mm

長    度

186mm

228mm

330mm

介質種類

 水、海水、汙水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。

介質濁度

 ≤20000ppm且氣泡含量小

信號電纜

 SEYV75-2型專用屏蔽電纜,單根可加長到300米,布線時電纜應外加金屬套管以增加抗幹擾性,並注意電纜不要與高壓電纜並行,盡量避開變頻器等幹擾源。

7a1248e06dedc27fd4fffb64fe136281_%e5%be%ae%e4%bf%a1%e6%88%aa%e5%9b%be_20190223171214.png

產品選型

/  product selection

型 號

代 碼

名 稱

HY-TDS100

超聲波流量計(江蘇奶茶视频app)

主機樣式

1


壁掛式

2


防爆式

3


盤裝式

管徑


DN


DN15-DN6000mm

可選配傳感器


S1


標準S1型傳感器 (外縛式)

M1


標準M1型傳感器(外縛式)

L1


標準L1型傳感器 (外縛式)

S1H


高溫S1型傳感器(外縛式)

M1H


高溫M1型傳感器 (外縛式)

C


插入B型傳感器 (插入式)

G


DN15-DN1000mm(管段式)

輸入方式


0


無輸入

1


4-20mA輸入

2


Pt100鉑電阻輸入

輸出方式


0


無輸出

1


4-20mA輸出

2


繼電器輸出

3


OCT輸出

4


RS-232

5


RS-485

供電電源


D


220VAC

F


24VDC

信號電纜


LN


5米×2

舉例:,HY-TDS1001-150-M1-0-1-A-L5
解釋:管徑為DN150mm,標配標準M1傳感器,無輸入,4-20mA輸出,220VAC供電,信號電纜5×2
