便攜式壓力校驗儀
產品概述
/ product introduction產品簡介
/ product introduction便攜式壓力校驗儀不僅解決了標準壓力的校驗，而且更好的滿足了現場綜合的測試需要。基本準確度分0.1%和0.05%兩種，是實驗室、工廠、大專院校理想的工具表，並可作為中等精度壓力測試的標準表，是壓力表、壓力計、壓力變送器、壓力開關、真空表等等壓力儀表的理想校驗儀表。便攜式壓力校驗儀除可作較高準確度校正標準器（表）外，也可作為工作儀表使用，廣泛應用於冶金、石油、電力、化工、天然氣、計量和科研等部門。
產品特點
/ product characteristic●該壓力校驗儀為交直流兩用的便攜式儀表，在測量壓力的同時，可測量電流，同時在LCD上顯示出來，並備有24VDC輸出。加之前麵板上安裝有打壓手泵，使其成為理想的現場校驗儀表。
●高性能的微處理器對儀表零點和線性進行連續修正，保證儀表長時間內零點和準確度具有良好的重複性和穩定性，測量準確度高。
●采用高性能CPU和溫度傳感器對儀表溫度漂移進行自動補償，保證準確度下的使用溫度範圍寬。
●功耗低。電池充滿後，保證準確度下的連續工作時間長。
●恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長（因長時間不用，隔三個月充電一次）。
●微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。
●儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流，壓力、水柱或壓力、公斤及電流百分比。
●儀表具有超量程報警功能，當所加壓力超出額定滿滿量程+2500字時，儀表將顯示OVERRANGE！P，並且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，停止加壓，使用微調，進行上下調整。當儀表所測量的電流超出22mA時儀表將顯示OVERRANGE！I並且內置蜂鳴器將斷續發聲，表示所測電流超量程。
●軟件內容豐富，操作簡單明了。
●采用薄膜麵板及進口輕觸開關，款式新穎，按鍵壽命長。
●LCD背光壓力、電流顯示，直觀、清晰、結構湊合理。體積小，重量輕，攜帶方便。
●前麵板安裝打壓手泵，並帶有微調、放氣閥。手動真空達95%。壓力源零部件精細研磨，氣密性好。
●可直接在麵板上操作，調校滿量程。
●金屬外殼，抗幹擾能力強，牢固耐衝擊。
●容積式微調，易實現檢定點壓力。
技術參數
/ technical parameters●壓力量程：-95KPa～250kPa 0～2.5MPa -95KPa～2.5MPa；
●分 辨 率：壓力：Min：1Pa；電流：Min：1uA；
●電流測量範圍：0～22mA；
●直流輸出：DC24V；
●準 確 度：壓力：0.1%F.S、0.05%F.S.；電流：0.05%±1d；
●環境溫度：5～50℃；
●直流工作時間：≥16h.
●顯 示：41/2LCD、51/2LCD壓力、電流雙顯示；
●相對濕度：≤80%RH；
●對載能力：為量程上限的1.2～1.5倍；
●外形尺寸：300×150×120mm（長×寬×高）；
●重 量：2.5Kg；
●電源及功耗：220VAC 50Hz 3VA；
●內置電池：一次充電可工作15個小時。
產品選型
/ product selection一、產品選型表
便攜式壓力校驗儀的選型表 | |||||||
序號 | 量程 | 分辨率 | 負壓（可選） | 標準精度 | 可選精度 | 穩定性（一年） | 手泵 |
1 | 10KPa | 1Pa | -10KPa | 0.1% | 0.075% | ±0.1%FS | 內置氣壓 |
2 | 16KPa | 1Pa | -16KPa | 0.1% | 0.05% | ±0.1%FS | 內置氣壓 |
3 | 20KPa | 1Pa | -20KPa | 0.1% | 0.05% | ±0.1%FS | 內置氣壓 |
4 | 25KPa | 1Pa | -25KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
5 | 40KPa | 1Pa | -40KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
6 | 60KPa | 1Pa | -60KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
7 | 100KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
8 | 160KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
9 | 200KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
10 | 240KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
11 | 100KPa | 10Pa | -90KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
12 | 160KPa | 10Pa | -90KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
13 | 200KPa | 10Pa | -90KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
14 | 240KPa | 10Pa | -90KPa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 |
15 | 400KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
16 | 600KPa | 10Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
17 | 1MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
18 | 1.6MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
19 | 2MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
20 | 2.5MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置氣壓 | |
21 | 4MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
22 | 6MPa | 100Pa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
23 | 10MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
24 | 16MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
25 | 20MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
26 | 25MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
27 | 40MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 內置液壓 | |
28 | 60MPa | 1KPa | 0.1% | 0.05% | ±0.075%FS | 外置 | |
29 | 100MPa | 10KPa | 0.1% | 0.05% | ±0.075%FS | 外置 | |
30 | 160MPa | 10KPa | 0.1% | 0.05% | ±0.075%FS | 外置 | |
31 | 200MPa | 10KPa | 0.1% | 0.05% | ±0.075%FS | 外置 | |

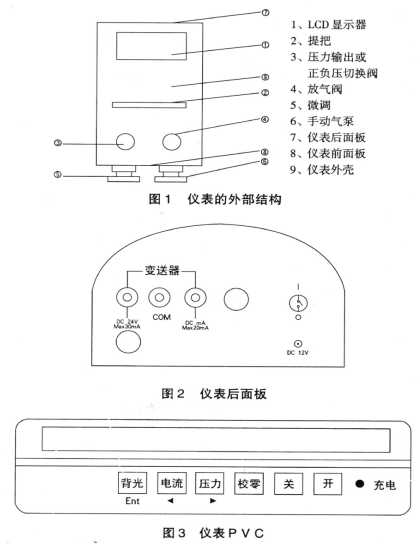

二、外部結構示意圖
三、使用注意事項
1、當充電指示燈由紅燈轉換為綠燈時，停止對電池充電，長期充電易損壞高能量電池；
2、儀表長時間不用，應三個月充電一次；
3、當儀表的壓力微調已調至最大或最小位置時，不能再強行調節，以防止損壞機內部件；
4、儀表應置於通風幹燥和無腐蝕性的場所，若有特殊要求，請在定貨合同中標明；
5、壓力傳感器的矽膜片很薄：切忌固體、顆粒或其它硬物進入壓力輸出內，否則易損壞壓力傳感器；
6、儀表傳感器有足夠的過載能力，但超過過載能力，傳感器將有損壞的可能；
7、沒有專門的檢測技能和專用的檢測設備，切勿隨意打開機蓋進行檢修，更不允許調整，更換元件，否則將無法保證儀表測量的準確度；
8、測量負壓時，切勿將液體吸入儀表加壓係統內，否則儀表負壓無法使用，也能夠導致傳感器損壞。
