擴散矽壓力變送器
產品概述
/ product introduction產品簡介
/ product introduction擴散矽壓力變送器用於測量液體、氣體或蒸汽的液位、密度和壓力，然後轉變成4～20mA DC信號輸出。智能壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控係統。適用於石油、化工、冶金、電力、輕工、紡織、建材、水文地質、食品、醫藥、環境控製等行業的過程控製和壓力測量。智能壓力變送器是推出的一款高穩定性的智能化數顯變送器產品，適用於壓力實時測量和顯示。采用專用傳感器調理電路，結合國際先進的壓阻式壓力變送器設計製造技術，同時可輸出符合標準MODBUS-RTU協議的壓力和溫度信號。應用於環境比較惡劣的露天現場，同時需要能夠現場觀測壓力顯示、需要零點遷移和量程調節的場合。
產品特點
/ product characteristic●使用被測介質廣泛，可測油、水及與316不鏽鋼和304不鏽鋼兼容的糊狀物，具有一定的防腐能力；
●高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；
●體積小、重量輕、安裝、調試、使用方便；
●不鏽鋼全封閉外殼，防水好；
●壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響；
●工業領域中非常佳的總體性能±0.15%，令回路性能非常優化；
●五年穩定性±0.15%，可大大降低校驗和維護的費用；
●更快的動態響應，可降低過程的可變性；
●引進技術可實現測量方案；
●本地/外部：零點/量程可調。
技術參數
/ technical parameters●測量範圍：-100kPa…0kPa~10kPa…100MPa
●壓力類型：表壓、絕壓、密封表壓
●過 壓：1.5倍滿量程壓力/ 110MPa(取最小值)
●精 度：±0.5%FS
●長期穩定性：±0.3%FS/年
●零點溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●滿度溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)
●輸出信號：RS485接口（MODBUS-RTU協議）
●額定工作溫度： -10℃~60℃
●測溫誤差：±2℃（溫度功能為選配）
●上限工作溫度： -30℃~85℃
●貯存溫度： -40℃~85℃
●供電電源： 9V～28V DC
●顯示方式： 4位0.36``數碼管
●顯示範圍： -1999 ~ 9999
●絕緣電阻： 100V，100M
●振 動： 5g，10Hz~200Hz
●衝 擊： 20g，11ms
●防護等級： IP65
●重 量： 約900g
產品選型

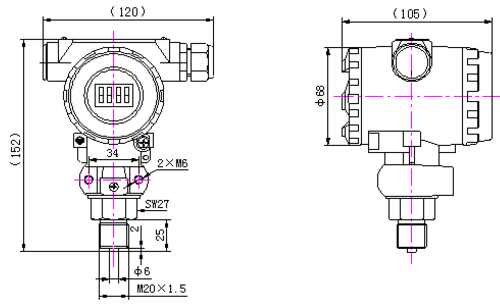

/ product selection1、外形圖及尺寸
2、選型表
HY-2088 | 擴散矽壓力變送器（普通） | |||||
HY-2088B | 擴散矽壓力變送器（防爆） | |||||
代碼 | 量程範圍 | |||||
A | 0-5KPa-20KPa | |||||
B | 0-20KPa-70KPa | |||||
C | 0-70KPa-350KPa | |||||
D | 0-200KPa-700KPa | |||||
E | 0-0.7MPa-3.5MPa | |||||
F | 0-2.0MPa-7MPa | |||||
G | 0-7MPa-35MPa | |||||
H | 0-20MPa-100MPa | |||||
代碼 | 精度等級 | |||||
Ⅰ | 0.1% | |||||
Ⅱ | 0.25% | |||||
Ⅲ | 0.5% | |||||
代碼 | 輸出代號 | |||||
E | 4-20mADC二線 | |||||
K | 0-10mA | |||||
M | 用戶約定 | |||||
代碼 | 壓力連接 | |||||
R | 標準型(M20×1.5) | |||||
P | 齊平膜 | |||||
O | 按用戶尺寸加工 | |||||
代碼 | 選項 | |||||
i | 本安型iaⅡCT6 | |||||
d | 隔爆型dⅡBT4 | |||||
T | 船用型 | |||||
M1 | 線性指示表 | |||||
M2 | LED數字顯示表 | |||||
M3 | LCD顯示表 | |||||
Z | 阻尼調整 | |||||
Q | 遷移 | |||||
A | 絕壓測量 | |||||
F | 負壓測量 | |||||
C | 選用陶瓷傳感器（帶＊量程無） | |||||
S | 散熱器及過程連接件 | |||||
Y | 用戶約定 | |||||
3、擴散矽壓力變送器正確使用
壓力傳感器使用過程應注意考慮下列情況：
①防止變送器與腐蝕性或過熱的介質接觸；
②防止渣滓在導管內沉積；
③測量液體壓力時，變送器的安裝位置應避免液體的衝擊（水錘現象），以免傳感器過壓損壞；
④導壓管應安裝在溫度波動小的地方；
⑤測量氣體壓力時，取壓口應開在流程管道頂端，並且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中；
⑥測量液體壓力時，取壓口應開在流程管道側麵，以避免沉澱積渣；
⑦測量蒸汽或其它高溫介質時，需接加緩衝管（盤管）等冷凝器，不應使變送器的工作溫度超過上限；
⑧冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞；
⑨接線時，將電纜穿過防水接頭（附件）或繞性管並擰緊密封螺帽，防雨水等通過電纜滲漏進變送器殼體內。
