固定外夾式超聲波流量計

發布時間:2023-03-01

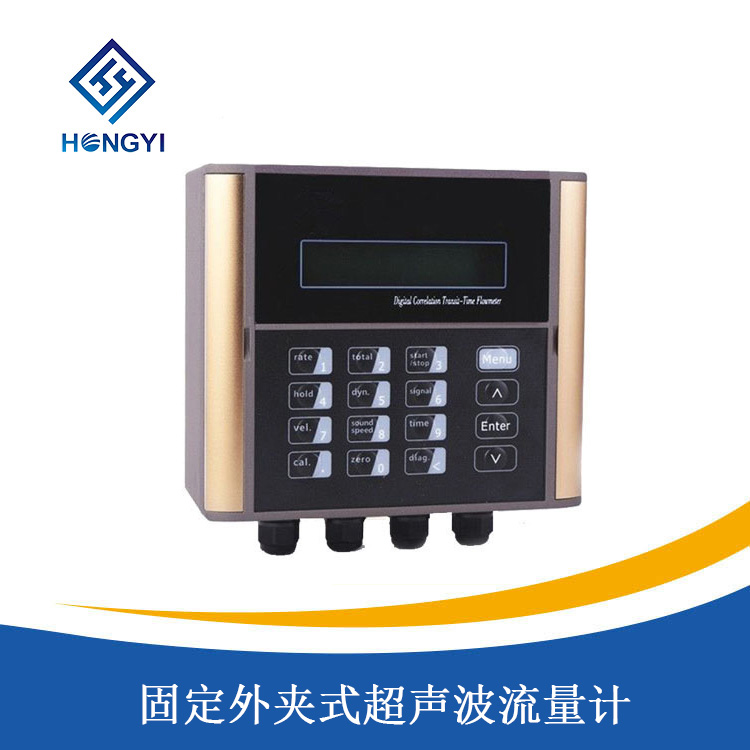

固定外夾式超聲波流量計

產品概述

/ product introduction
HY-1158C是一款應用廣泛、通用經濟型、外夾式、時差法超聲波流量計。它具有非常簡單的安裝方式,無需破管、無需停水,使客戶輕鬆實現靈活的管道流量測量。產品還可以配備 安裝夾具,無需日常維護,長期提供可信、無飄移的測量。它采用了 進的數字相關技術和智能自適應聲波技術,使它的測量穩定性更加突出。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

固定外夾式超聲波流量計已廣泛用於工業生產、商業計量和水利檢測等方麵,如:在市政行業的原水、自來水、中水、汙水的計量中,超聲流量計具有大量程比、無壓損的特點,在保證測量準確度的同時提高了管網的輸水效率;在水利水電行業的輸水管道、渠道、泵站、電站的流量計量中,超聲流量計具有大口徑、現場安裝、在線標定的特點,使準確測量成為可能。


產品特點

/  product characteristic

1、穩定性好,精度高

  ●線性度優於0.5%,重複性精度優於0.2%,測量精度優於±1%;

2、測量範圍廣,三種探頭可選

  ●選用不同型號的傳感器,可實現口徑 DN15 ~ DN6000mm 管道流量的測量;

  ●測量流速範圍可達-32m/s~+32m/s;

  ●采用一體式結構,在測量點即可完成測量,符合絕大多數儀表的使用習慣,結構更合理;

3、防護等級高,性價比高

  ●采用全灌膠防水工藝,防護等級IP68;體積小,具有防水、防爆(本安型)功能;

  ●本地顯示;可選配所有種類傳感器;

  ●可浸入水下2米工作;

4、多重顯示,操作方便簡捷

  ●一次表在測量點即可完成測量,一次表可循環顯示累積流量、瞬時流量、流速等參數,二次表可中文顯示100餘項菜單;

  ●既可用磁性棒在一次表上瀏覽參數,出可通過二次表用中文進行參數再設定或顯示,使用操作方便簡捷;、

5、支持中英文菜單

  ●不同版本的流量計,可支持中文或英文菜單;
6、可靠性高

  ●采用低電壓、多脈衝發射電路,測量精度、使用壽命及可靠性大幅提高;

7、抗幹擾能力強

  ●采用雙平衡信號差分發射、接收電路,有效抵禦變頻器,電視塔、高壓線等強幹擾源;

8、強大的自動記憶功能

  ●自動記憶前64日、前64月、前5年的累計流量,自動記憶前64次來電和斷電時間和流量,自動記憶前64日流量計的工作狀態是否正常;

9、組網快捷,傳輸距離遠

  ●一次表與二次表(或計算機)之間采用RS-485總線通訊,采用普通電纜即可,傳輸距離可達1000米以上,組網十分方便、快捷。這種傳輸方式抗幹擾能力強,解決了分體式超聲波流量計專用電纜成本高、抗幹擾能力差、傳輸距離短等問題



技術參數

/  technical parameters
產品名稱 外夾式超聲波流量計
介質要求 水和其他液體(除了高粘度液體,多泡沫液體和泥漿)
介質流速 1000~2500 m/s
介質粘度 0.3~40 mm²/s
介質流量 最小流量:0~0.684 m³/h(管道為DN25)
 最大流量::0~4442 m³/h(管道為DN400)
工作溫度 管道表麵:≤+90℃
精度 ±2%
可測管道 材質:金屬管、樹脂管(碳鋼、不鏽鋼、PP、PVC、PVDF等)
 公稱通徑:DN25~DN400

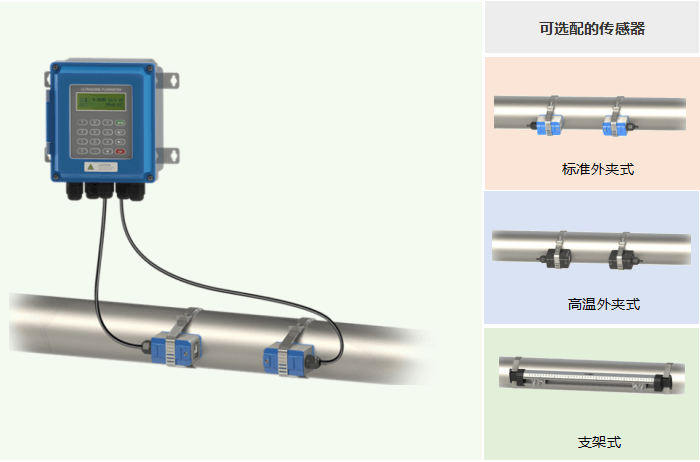

安裝方式 外夾:反射類型V法、穿透類型Z法
信號輸出 4~20mA(負載電阻0~500Ω)
 脈衝:集電極開路
狀態輸出 額定30V DC ,50mA
 狀態1:保持輸出
 狀態2:空管檢測
 狀態3:向前或向後檢測流量
顯示 16個字母2行液晶顯示(帶背光),和3個LED狀態指示
 內容:流量、總流量、各種狀態和流動方向
 設置:低截止設置(最大流量的0至30% ,增量為1%)
其他功能 模擬和脈衝模擬輸出功能(循環檢查)
 前向/後向測量功能
安裝在牆上或2英寸管上的轉換器安裝方法
保護級轉換器:IP 65噴氣機,傳感器:IP 65噴氣機
傳感器信號電纜標準10米(高達60米)
供電電源 100~240V AC,50/60Hz(或85至264V AC,低於12W)
防護等級 轉換器:IP 65 防噴
 傳感器:IP 65 防噴
材質 傳感器:ABS
 信號線:10m (最大60m)

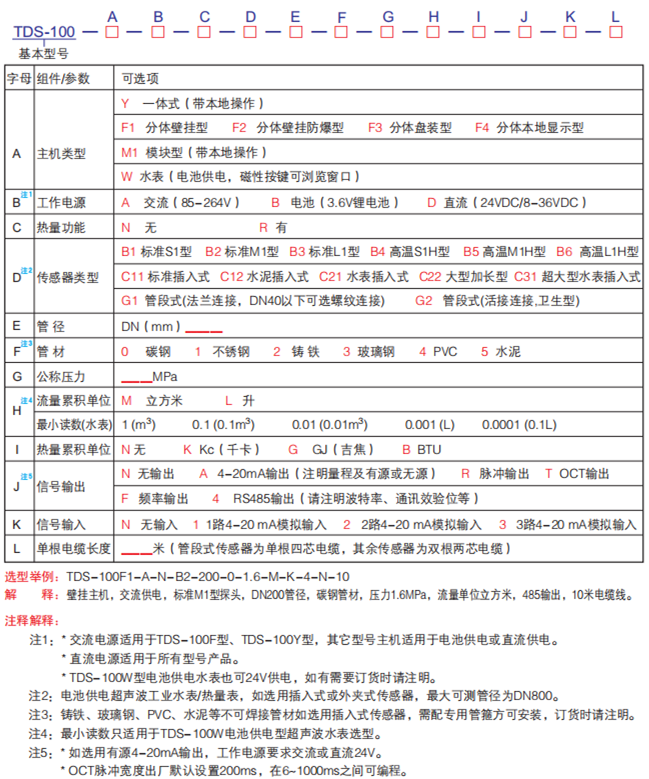

產品選型

/  product selection
