雙法蘭液位變送器

產品概述
/ product introduction產品簡介
/ product introduction雙法蘭液位變送器是一種為避免被測介質直接作用於變送器的遠傳隔離膜片接觸而采用的差壓式變送器(結構測量法)。將變送器的測量膜片室用不鏽鋼毛細管(直徑3mm左右的管子,外加保護)連通道數米到數十米不等處的一個會兩個(壓力或差壓)做成法蘭形式的測量膜盒中,中間充滿傳到介質(矽油),使用時將法蘭連接到設備,即可進行測量。適用於需要將高溫介質與變送器隔離;測量介質對變送器敏感元件有腐蝕作用;被測介質由於環境或溫度變化而固化或結晶;更換被測介質需要嚴格淨化測量頭;懸浮液體或高粘度介質;測量頭要保持清潔衛生;密封壓力容器測量。
產品特點
/ product characteristic●性能穩定,響應速度快,測量精度高;
●全不鏽鋼法蘭,易於安裝;
●多種接液材質可選,適用於各種工況環境;
●過程連接與其它產品兼容,實現非常佳測量;
●膜片式測量,不會出現引壓孔堵塞,適用於黏稠漿料;

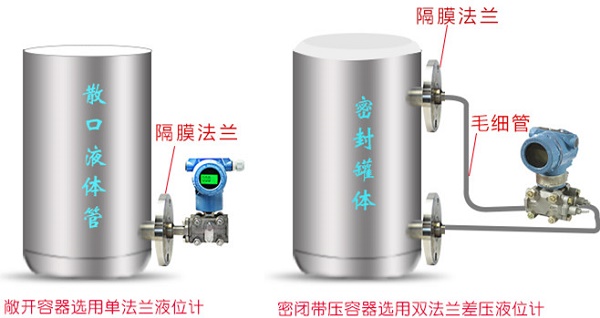

●雙法蘭差壓測量原理,適用於密閉帶壓容器液位測量;
●采用進口電容敏感元件和先進的膜片隔離技術;
●采用16位計算機的智能變送器;
●標準4-20mA,帶有基於HART協議的數字信號,遠程操控 ;
●支持向現場總線與基於現場控製的技術的升級。
技術參數
/ technical parameters●測量範圍:4.0Kpa-10.0MPa
●量 程 比:50:1
●電 源:10.5V45V d.c. (本安型安全柵電源30Vd.c.)
●輸 出:4mA20mA d.c.和HART通信
●環境溫度:-40℃~85℃
●介質溫度:-40℃~100℃(充矽油)
●精 度:(0.0029r+0.071)
●溫度漂移:(0.08r+0.1)(-1060) (0.1+0.15) /10(-40-10;60-85)
●長期漂移:0.15r/5年
●防護等級:IP67
●防爆等級:EX iaCT6或EX dCT6
●防 腐:根據不同的介質選擇相應的測量部材質
產品選型
/ product selection1、選型表
HY1151/ 3351/3851GPDP | 雙法液位變送器 | ||||||
代碼 | 量程範圍KPa | ||||||
3 | 0-1.3~7.5 | ||||||
4 | 0-6.2~37.4 | ||||||
5 | 0-31.1~186.8 | ||||||
6 | 0-117~690 | ||||||
7 | 0-345~2068 | ||||||
代碼 | 輸出 | ||||||
E | 4-20mADC | ||||||
S | 智能式 | ||||||
代號 | 法蘭材料 | 法蘭材料 | |||||
22 | 316SST | 316SST | |||||
代號 | 附加功能 | ||||||
S1 | 一個遠傳裝置 | ||||||
S2 | 二個遠傳裝置 | ||||||
代碼 | 選項 | ||||||
M1 | 0-100%線性指示表 | ||||||
M2 | LED顯示表 | ||||||
M3 | LCD顯示表 | ||||||
B1 | 管裝彎支架 | ||||||
B2 | 板裝彎支架 | ||||||
B3 | 管裝平支架 | ||||||
d | 隔爆型dⅡBT4 | ||||||
i | 本安型iaⅡCT6 |
2、雙法蘭液位變送器可避免被測介質直接和變送器的隔離膜片接觸,這種測量方法適用於下述幾種情況
◆被測介質對變送器敏感元件有腐蝕作用;
◆需要將高溫被測介質與變送器隔離;
◆被測介質中有固體懸浮物或高粘度介質;
◆被測介質由引壓管引同時易固化或結晶;
◆更換被測介質需嚴格淨化測量頭 ;
◆測量頭保持衛生,嚴禁汙染。使用對象:腐蝕性或粘性的液體。
注意:真空場合不宜采用遠傳變送器。
3、雙法蘭液位變送器的遠傳裝置形式有四種
①1191PFW扁平式遠傳裝置(標準3″、工作壓力2.5MPa);
②1191RTW型螺紋安裝式遠傳裝置(最大工作壓力10MPa);
③1191RFW型法蘭安裝式遠傳裝置;
④1191EFW型插入筒式遠傳裝置(標準3″或4″,工作壓力2.5MPa)。
