浮球液位計

發布時間:2023-02-27
浮球液位計

產品概述

/ product introduction
HY-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化,沿導管而上下浮動,浮球內的磁鋼吸合傳感器內相應位置上的幹簧管,使傳感器的總電阻(或電壓)發生變化,再由變送器將變化後的電阻(或電壓)信號轉換成4~20mA的電流信號輸出。並可在顯示儀上設定上、下限報警,實現對液位的位式控製。 浮球液位計適
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化,沿導管而上下浮動,浮球內的磁鋼吸合傳感器內相應位置上的幹簧管,使傳感器的總電阻(或電壓)發生變化,再由變送器將變化後的電阻(或電壓)信號轉換成4~20mA的電流信號輸出。並可在顯示儀上設定上、下限報警,實現對液位的位式控製。 浮球液位計適用於煉油、化工、造紙、食品和製藥等行業,也可適用汙水處理及各類敞口或帶壓容器內介質液位的測量,對於地下貯槽和高層水箱的液位測量尤為理想。HW-UQZ浮球液位計是UQK係列浮球液位控製器的拓展產品。該浮球液位控製器輸出4~20mA標準電流信號與III型電動儀表配套,可實現液位的自動檢測、控製和記錄。浮球液位計由不鏽鋼或防腐材料製成,且具有隔爆的防護性能。


產品特點

/  product characteristic

●安裝方便,結構簡單;

●性能可靠,耐腐蝕、防爆;

●智能電子部件由一塊主機板和一塊液晶屏組成;

●可就地按鍵調整最程和零點;

●在采用HART協議的分散控製係統中同主機進行雙向通訊;

●帶有EEPROM,不因斷電丟失數據;

●可用HART通訊手操器或微機與本智能儀表進行雙麵通訊而不中斷輸出信號,適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。


技術參數

/  technical parameters

●測量範圍:0~3500mm;

●供電電壓:12~36V  DC;

●輸出信號:兩線製4~20mA.DC疊加數字信號,由 用戶選擇開方或線性輸出;

●負載電阻:250Ω;

●測量精度:±10mm ;

●環境溫度:-40~80℃;

●工作溫度:-20~120℃;

●公稱壓力:≤1.6MPa ;

●法蘭標準:A:JB/T82.1-94(平麵法蘭)   DN100   PN1.6 球φ90;

                  B:JB/T82.1-94(平麵法蘭)   DN80  PN0.6 球φ76;

●介質密度:≥0.65g/cm-3;

●介質粘度:≤0.015PaS;

●接液材質:不鏽鋼;

●防護等級:IP65。


產品選型

/  product selection

一、選型表

型 號規 格表 示 內 容
HY-UQZ
磁浮球液位變送器

1

頂置式
2

側側式
3

側底式
4

支架式

H
測量範圍H


*引頸長度(選01型時請注明)
HY-UQZ

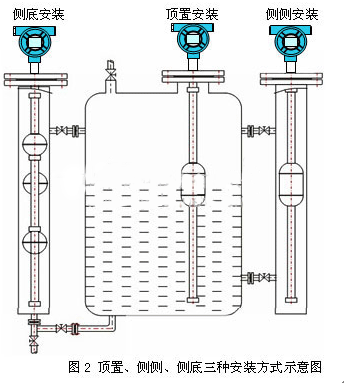

二、四種安裝方式

A:頂置安裝    B:側側安裝   C:側底安裝  D:支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

浮球液位計(圖1)

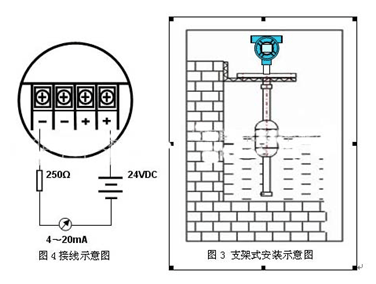

對於敞口或非金屬容器,可以采用支架安裝方式。具體形式見圖3。





三、接線方式: (見圖4)
浮球液位計(圖2)



 四、操作說明

1、按鍵操作

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容操作方法備注
按鍵開鎖同時按下[Z]和[S]鍵5秒鍾以上,便可開鎖(LCD屏幕顯示:OPEN)。
PV值清零(即零位調整)將浮球直接置於零位上,按鍵開鎖後,再同時按下[Z]、[S]鍵2秒鍾以上,便可將當前PV值設置為0,(LCD屏幕顯示:PV=0)如果當前PV值與0值的偏差超出50%FS,PV值清零無效,(LCD屏幕顯示:PVER)
4mA點有源遷移按鍵調零:將浮球置於零位,按下[Z]鍵2秒鍾,變送器將輸出4mA電流,完成調零操作。(LCD屏幕顯示:LSET)
20mA點有源遷移按鍵調滿:將浮球置於滿位,按下[S]鍵2秒鍾,變送器輸出20mA電流,完成調滿操作。(LCD屏幕顯示:HSET)
變送器數據恢複先按下[Z]鍵,再接通電源,繼續按住[Z] 5秒鍾以上,如果LCD屏幕顯示OK,則說明已將變送器數據恢複到出廠時狀態,鬆開按鍵便可,若LCD顯示FAIL,則說明示未對變送器進行過數據備份,無法將變送器數據恢複到出廠時狀態。


如果2分鍾之內沒有任何按鍵按下,變送器按鍵自動鎖住,若要操作,需重新開鎖。以上操作,使用調零鍵【Z】、調滿鍵【S】即可實現,兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。2、測量參數設置   測量參數設置時,連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最後按功能鍵確認並退出設置狀態恢複顯示狀態。

 顯示內容設置內容操作方法
0.888ZEPO CM設置4mA點量程按[Z]鍵選擇修改的數字或小數點按[S]鍵調整數值或小數點位置
100.00SPRN CM設置20mA點量程同上同上
2.000DPMP S設置阻尼時間同上同上
12.008DISP mA設置顯示模式按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6FIX C CM固定電流輸出輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
