中圓圖記錄儀

產品概述
/ product introduction產品簡介
/ product introductionHY-XWG係列中圓圖記錄儀具有高的價格性能比。產品采用高新光電集成電路技術,來控製報警係統,具有獨立報警、報警精度高、結構簡單、體積小、重量輕、性能可靠、刻度清晰、靈敏度高、記錄穩定、維修方便等特點。廣泛應用在化工、治金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位,用於對被測對象進行自動測量顯示記錄,如果帶有不同類型的附加裝置,還能對被測對象進行各種自動調節功能。
HY-XWG係列中圓圖記錄儀配用各種變送器,在記錄儀的核心部分(平衡用滑線電阻),采用了導電塑料電位器,提高了分辨率,使用壽命比貴金屬繞線式高十倍以上,代替了傳統圓圖的多齒輪傳動結構,減少了儀表構件,從而提高了儀表的可靠性。
產品特點
/ product characteristic●具有獨立報警、報警精度高;
●結構簡單、性能可靠;
●體積小、重量輕;
●刻度清晰、靈敏度高;
●記錄穩定、維修方便等特點。
技術參數
/ technical parameters●指示精度:±0.5%
●記錄精度:±1%
●控製精度:±0.5%
●設定範圍:0~100%(兩組)
●行程時間:≤5S
●指示不靈敏區:±0.25%
●標尺刻度長:550mm
●記錄有效寬度:87.5mm
●記錄走紙速度:24小時/周
●輸出接點容量:交流220V1A(交流無感負載);直流28V2A (純阻負載)
●工作環境:溫度0~50℃ 相對濕度≤90%
●電源電壓:220V±10% 50Hz±5%
●消耗功率:≤20VA
●儀表重量:8kg
●外形尺寸:280×288×200
●開孔尺寸:260×260
產品選型
/ product selection1、選型表
型 號 | 類 別 | 附加裝置 |
XWGHW-100 XQGHW-100 | 單筆連續記錄 | 無 |
XWGHW-101 XQGHW-101 | 單筆連續記錄 | 有電接點設定 |

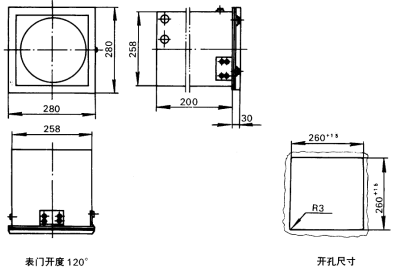

2、安裝開孔尺寸
