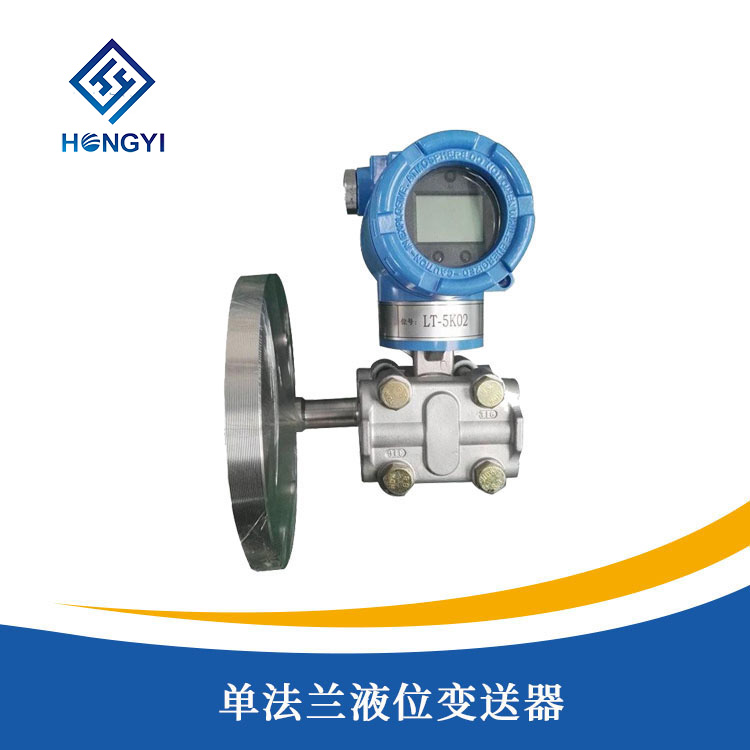

單法蘭液位變送器
產品簡介
/ product introductionHY-3851/3151/3351LT單法蘭液位變送器結構上是由HY-3851/3151/3351LT係列差壓變送器和焊接安裝的液位法蘭組成。作用在高壓側的壓力，首先經過液位法蘭上膜片和填充液，再經變送器本體，最後到測量傳感器的高壓側。HY-3851/3151/3351LT單法蘭液位變送器主要應用於測量罐體液位，然後將其轉變成4～20mADC/HART電流信號輸出。
HY-3851/3151/3351LT單法蘭液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用於高粘度介質或懸浮液體測量。法蘭式液位變送器可對各種容器、儲罐內的液體的液位進行測量，法蘭式液位變送器有單法蘭液位變送器和雙法蘭液位變送器兩種。單法蘭液位變送器是用於測量容器、儲罐內無外部工作壓力的液體的液位，雙法蘭液位變送器測量容器、儲罐內有係統工作壓力的液體的液位。法蘭式液位變送器被廣泛應用於石油、化工、冶金、鋼鐵、環保水處理等行業對密閉或者敞口容器或者儲罐內的液體的液位測量。
產品特點
/ product characteristic●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度；
●結構簡單：無任何可動或彈性元件，因此呆靠性高，維護量極少；
●安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具；
●調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響；
●用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量；
●標準4-20mA，帶有基於HART協議的數字信號，遠程操控；
●測量範圍大，不受貯槽高度的限製；
●可填充食用級矽油達到食品標準；
●指示機構與被測介質隔離，密封性好，可靠性高；
●具備本安防爆和隔離防爆能力，可應用於各種危險場所；
●具有防阻塞型設計可實現對糊狀介質液位的測量；
●精細獨特的零點、滿程、非線性補償，保證儀表使用條件範圍內的精度，長期穩定性好。
技術參數
/ technical parameters●性能指標
測量對象：粘稠的、溫度較高的液體
●量程範圍
量程代碼 最小量程 最大量程 額定壓力（最大值）
LT4 1kPa 6kPa 液位法蘭的額定壓力
LT5 4kPa 40kPa
LT6 25kPa 250kPa
LT7 200kPa 3MPa
●測量膜盒：不鏽鋼316L
●測量膜片：不鏽鋼316L、哈氏合金C、鉭膜片、FEP、PFA、PTFE覆膜
●過程法蘭：不鏽鋼304
●填充液：矽油、氟油
●密封圈：丁腈橡膠（NBR）、氟橡膠（FKM）、聚四氟乙烯（PTFE）
●變送器外殼： 鋁合金材質，外表噴塗環氧樹脂
●外殼密封圈 ：丁腈橡膠（NBR）
●電氣連接：M20×1.5電纜密封扣，接線端子適用於0.5mm2～2.5mm²的導線
●過程連接：壓力連接：法蘭直接安裝，法蘭規格見選型表
●低壓側壓力容室上有NPT1/4內螺紋，連接附件見選型表
●重量：DN50/2" 約7kg～10kg；DN80/3" 約8kg～11kg；DN100/4" 約9kg～12kg
●外殼防護等級：IP67
產品選型
/ product selection| HY-3851/3151/3351LT | 法蘭式液位變送器 | |||||||||||
| 代碼 | 量程範圍KPa | |||||||||||
| 3 | 0-1.3～7.5 | |||||||||||
| 4 | 0-4-40 | |||||||||||
| 5 | 0-40～200 | |||||||||||
| 6 | 0-0.16～700 | |||||||||||
| 代碼 | 輸出 | |||||||||||
| E | 4-20mA | |||||||||||
| S | 智能式(HART協議） | |||||||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||||
| A0 | (3〞)80 | 平 | 316LSST | |||||||||
| A2 | (3〞)80 | 50 | 316LSST | |||||||||
| A4 | (3〞)80 | 100 | 316LSST | |||||||||
| A6 | (3〞)80 | 150 | 316LSST | |||||||||
| B0 | (4〞)100 | 平 | 316LSST | |||||||||
| B2 | (4〞)100 | 50 | 316LSST | |||||||||
| B4 | (4〞)100 | 100 | 316LSST | |||||||||
| B6 | (4〞)100 | 150 | 316LSST | |||||||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||||||
| C2 | (3〞)80 | 50 | 哈氏C-276 | |||||||||
| C4 | (3〞)80 | 100 | 哈氏C-276 | |||||||||
| C6 | (3〞)80 | 150 | 哈氏C-276 | |||||||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||||||
| D2 | (4〞)100 | 50 | 哈氏C-276 | |||||||||
| D4 | (4〞)100 | 100 | 哈氏C-276 | |||||||||
| D6 | (4〞)100 | 150 | 哈氏C-276 | |||||||||
| E0 | (3〞)80 | 平 | 鉭 | |||||||||
| F0 | (4〞)100 | 平 | 鉭 | |||||||||
| 代碼 | 安裝法蘭 | |||||||||||
| A | 3〞150lb | |||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | 4〞300lb | |||||||||||
| 代碼 | 結 構 材 料 | |||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
| 22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 | ||||||||
| 23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | |||||||||
| 24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | |||||||||
| 25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
| 代碼 | 選項 | |||||||||||
| M1 | 0-100%線性指示表 | |||||||||||
| M2 | LED顯示表 | |||||||||||
| M3 | LCD顯示表 | |||||||||||
| B1 | 管裝彎支架 | |||||||||||
| B2 | 板裝彎支架 | |||||||||||
| B3 | 管裝平支架 | |||||||||||
| D1 | 側麵泄放閥在壓力室上部 | |||||||||||
| D2 | 側麵泄放閥在壓力室下部 | |||||||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶後部焊接Ф14 | |||||||||||
| 引壓管的球錐連接頭 | ||||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
