防爆壓力變送器

產品概述
/ product introduction產品簡介
/ product introduction防爆壓力變送器用於測量液體、氣體或蒸汽的液位、密度和壓力,然後轉變成4~20mA DC信號輸出。防爆壓力變送器可與HART手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控係統。防爆壓力變送器外殼為特殊防爆殼體,可以帶內置電池供電和外置24VDC兩線製供電,采用壓阻式傳感器芯體,殼體為不鏽鋼外殼,外殼防護等級為IP65。應用於液壓、油田,礦井,化工,電力,鍋爐,天然氣等自動化領域的流體壓力測量與控製。可帶LCD顯示,耐腐蝕,寬範圍溫度補償、良好的線性、有反極性保護、瞬間過電流、過電壓和抗幹擾保護措施,擁有良好的防護等級。
產品特點
/ product characteristic●測量範圍廣,鑄鋁防爆殼體,壓力接口形式多樣;
●輸出信號形式多樣,現場可調可顯示;
●多重防護,抗電磁幹擾能力強;
●表壓、絕壓和密封參考壓多種壓力類型;
●可配LCD數顯表、LED數顯表;
●高準確度、高穩定性、選用進口原裝傳感器,線性好,溫度穩定性高;
●體積小、重量輕、安裝、調試、使用方便;
●有反極性保護、瞬間過電流、過電壓和抗幹擾保護措施;
●壓力傳感器直接感測被測液位壓力,不受介質起泡、沉積的影響;
●工業領域中非常佳的總體性能±0.15%,令回路性能非常優化;
●五年穩定性±0.15%,可大大降低校驗和維護的費用;
●更快的動態響應,可降低過程的可變性;
●引進技術可實現測量方案;
●零點可遷移,量程可調節。
技術參數
/ technical parameters●測量範圍:-100kPa…0kPa~10kPa…100MPa
●壓力類型:表壓、絕壓、密封表壓
●過 壓:1.5倍滿量程壓力/ 110MPa(取最小值)
●精 度:±0.5%FS
●長期穩定性:±0.3%FS/年
●零點溫度誤差:≤±0.04%FS/℃ (≤100kPa) ;≤±0.03%FS/℃ (>100kPa)
●滿度溫度誤差:≤±0.04%FS/℃ (≤100kPa) ;≤±0.03%FS/℃ (>100kPa)
●輸出信號:RS485接口(MODBUS-RTU協議)
●額定工作溫度: -10℃~60℃
●測溫誤差:±2℃(溫度功能為選配)
●上限工作溫度: -30℃~85℃
●貯存溫度: -40℃~85℃
●供電電源: 9V~28V DC
●顯示方式: 4位0.36``數碼管
●顯示範圍: -1999 ~ 9999
●絕緣電阻: 100V,100M
●振 動: 5g,10Hz~200Hz
●衝 擊: 20g,11ms
●防護等級: IP65
●重 量: 約900g
產品選型

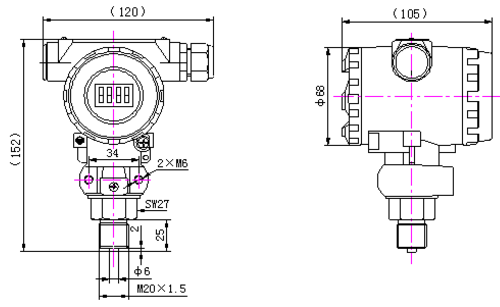

/ product selection一、外形尺寸

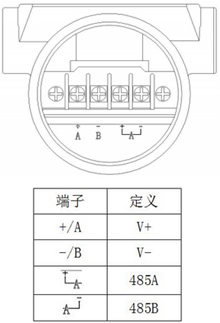

二、電氣連接
三、產品選型
型 譜 | 說 明 | |
型號 | HY-2088 | 防爆壓力變送器 |
量程範圍 | A | 0-5kPa~20KPa |
B | 0-20kPa~70KPa | |
C | 0-70kPa~350KPa | |
D | 0-200kPa~700KPa | |
E | 0-700kPa~3.5MPa | |
F | 0-2.0MPa~7MPa | |
G | 0-7MPa~35KPa | |
H | 0-20MPa~60MPa | |
精度等級 | Ⅰ | 0.1% |
Ⅱ | 0.25% | |
Ⅲ | 0.5% | |
輸出信號 | E | 4--20mA DC兩線製 |
K | 1--5V DC三線製 | |
S | 智能型 | |
M | 用戶約定 | |
壓力連接 | R | 標準型(M20×1.5) |
P | 齊平膜 | |
O | 按用戶尺寸加工 | |
其他選項 | i | 本安型iaⅡCT6 |
d | 隔爆型DⅡBT4 | |
T | 船用型 | |
M1 | 線性指示表 | |
M2 | 數字液晶指示表 | |
M3 | 數碼管數字指示表 | |
Z | 帶阻尼調整 | |
Q | 遷移 | |
A | 絕壓測量 | |
F | 負壓測量 | |
C | 陶瓷傳感器 | |
S | 散熱器及過程連接件 | |
Y | 用戶約定 |
