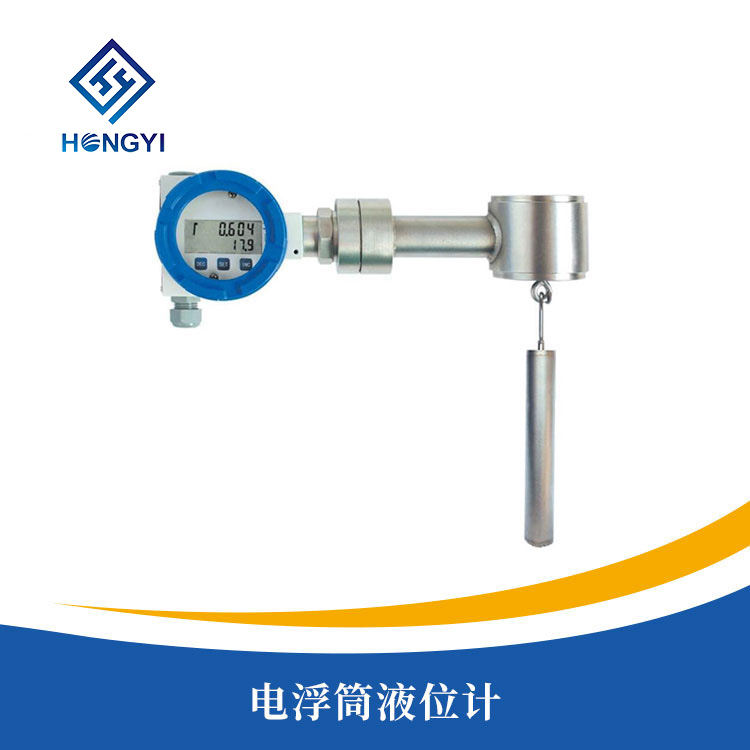

電浮筒液位計

產品概述
/ product introduction產品簡介
/ product introduction1、產品簡介
UTD型電浮筒液位計可用來測量液位、界位或密度,輸出二線製4~20mADC標準直流信號,並提供HART通信協議輸出。使用與其兼容的275、375等HART通信器,可獲取來自過程和智能液位計的信息,也可對液位計進行組態、標定或測試。支持現場總線FF通信協議。儀表提供5位大屏幕LCD顯示屏,用於顯示模擬量輸出、過程變量(液位、界麵高度或密度)及變量的百分數範圍等。UTD型電浮筒液位計測量精度高、性能可靠、長期穩定性好、使用方便,廣泛適用於電力、石油、化工、冶金、環保、建築、食品等各行業過程中的液位、界位測量與控製。
2、工作原理
UTD型電浮筒液位計由浮筒室、浮筒、扭力管係統及電子測量係統等組成。浮筒浸沒在浮筒室內的液體中,與扭力管係統剛性連接,扭力管係統承受的力是浮筒自重減去浮筒所受的浮力的淨值,在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化,從而使扭管轉角也隨之變化。該變化被傳遞到與扭力管剛性連接的傳感器,使傳感器輸出電壓變化,繼而被電子部件放大並轉換為4~20mA電流輸出。變送器采用微控製器與相關的電子線路測量過程變量,提供電流輸出,驅動LCD顯示及提供HART通信能力。
產品特點
/ product characteristic●非接觸磁耦合傳遞;
●適於高溫、高壓場合;
●多種安裝方式可選;
●可測量液位與界位;
●具有本安及隔爆性能;
●連續測量及報警控製輸出。
技術參數
/ technical parameters●測量範圍:300~3000mm(更大量程可定做);
●精度:液位測量±0.5%FS,界位測量±1%FS;
●重複性:≤±0.25%FS;
●死區:≤±0.2%FS;
●電源:12~30VDC;
●輸出信號:模擬量:4~20mADC;
●數字量:按HART或FOXCOM通迅協議、現場總線FF通信協議;
●液晶顯示:模擬量mA或液位、界位及百分數範圍;
●負載電阻:700Ω(24VDC供電時);
●密度範圍:100<ρ<2000 kg/m3;
●最小密度差:0.05 g/cm3;
●工作壓力:2.5~32.0MPa;
●介質溫度:-196~+400℃;
●環境溫度:-40~+70℃;
●工作條件的影響:
●供電影響:當電壓在規定電壓的最小值與最大值間變化時,輸出變化≤±0.2%FS;
●溫度影響:≤0.1%/10℃;
●報警電流:當液位低於變送器量程下限10%或高於變送器量程上限10%時,變送器輸出故障報警電流,根據設定為3.8mA或22.8mA;
●防護等級:IP65(NEMA 4X);
●防爆等級:本安型:ExiaIICT1~T4;
●隔爆型:ExdIICT1~T6;
●電氣接口:2個1/2-14NPT內螺紋;
●電纜直徑:6~12mm;
●過程連接:
●內浮筒式:采用DIN或ANSI法蘭標準,法蘭通徑DN80或3"以上,更小法蘭尺寸請訂貨時谘詢;
●外浮筒式:HG20592~20635-97 DN20以上法蘭,其他法蘭標準(如GB、JB/T、HGJ、ANSI、DIN等)請用戶在訂貨時注明;
●熱夾套:DN15 PN1.0RF,其它規格請訂貨時注明;
●放大器分體安裝式安裝附件:安裝組件;
●電纜長度:3m / 10m/用戶指定長度;
●材質:浮筒:304;316;
●夾持體:碳鋼;304;316;哈氏C合金;
●夾持體熱夾套:304;
●外浮筒:碳鋼;304;316;
●扭力管:316L;Inconel 600、3J1、3J53、哈氏C合金;
●接線盒:鋁合金。
產品選型
/ product selection一、選型表
HY-UTDLD | 電浮筒液位計(HART通信型) | |||||||||||||
HY-UTDLDF | 電浮筒液位計(FF現場總線型) | |||||||||||||
1 | 測量液位 | 測量功能 | ||||||||||||
2 | 測量界麵 | |||||||||||||
3 | 測量密度 | |||||||||||||
R | 順時針在變送器右麵安裝 | 支持體安裝方向 | ||||||||||||
L | 逆時針在變送器左麵安裝 | |||||||||||||
O | 變送器不帶顯示 | 變送器類型 | ||||||||||||
A | 變送器帶LCD顯示 | |||||||||||||
C | 簡體及連接法蘭為碳鋼,浮筒為316Ti不鏽鋼 | 主體材質 | ||||||||||||
Q | 不鏽鋼 | |||||||||||||
T | 其它材質(需注明) | |||||||||||||
內浮筒 | 安裝形式 | |||||||||||||
H | 側側外裝式 | |||||||||||||
C | 側底外裝式 | |||||||||||||
I | 特殊型(用戶提供圖紙) | |||||||||||||
/R | 分體型(用戶標注電纜長度) | |||||||||||||
O | 簡體無夾套式 | 附加蒸汽夾套 | ||||||||||||
K1 | 簡體夾套式G1/2〞外螺紋(內浮筒無此項) | |||||||||||||
K2 | 簡體夾套式DN15,PN1.0法蘭(內浮筒無此項) | |||||||||||||
J | 夾持體扭力管加熱保溫套,連接法蘭DN15,PN25 | |||||||||||||
T1 | 常溫型-40~150℃ | 過程溫度 | ||||||||||||
T2 | 高溫型150~350℃ | |||||||||||||
T3 | 低溫型-196~40℃ | |||||||||||||
D | 由用戶指定 | 過程連接法蘭 | ||||||||||||
D1 | DN40浮筒外裝式DN40 | |||||||||||||
D2 | DN80浮筒外裝式DN80 | |||||||||||||
D3 | DN100浮筒外裝式DN100 | |||||||||||||
P1 | PN1.6/4.0Mpa (CL150) | 工作壓力 | ||||||||||||
P2 | PN6.3Mpa (CL300) | |||||||||||||
P3 | PN10.0Mpa (CL600) | |||||||||||||
P4 | PN16.0Mpa (CL900) | |||||||||||||
P5 | PN25.0Mpa (CL1500) | |||||||||||||
P6 | PN32.0Mpa (CL2500) | |||||||||||||
0 | 無防爆要求 | 防爆標誌 | ||||||||||||
D | 防爆型EEx d ⅡBT6 | |||||||||||||
E | 本質型安全型EEx ia ⅡCT4 | |||||||||||||
測量範圍, mm | ||||||||||||||
介質密度, g/cm3 |
二、電浮筒液位計安裝注意事項:
1、安裝在容器頂部(內浮筒頂裝式)
①對內浮筒式液位計,安裝時輕輕將內浮筒放置進容器中,並確認鏈條自然拉直,鏈條掛鎖與浮筒杆已可靠鎖緊,然後固定變送器主體。安裝時嚴禁用力投擲內浮筒,否則將可能導致傳感器損壞。
②內浮筒式變送器的掛鏈根據用戶的安裝高度或訂貨長度提供,實際安裝時可對鏈條進行裁剪,裁剪時將鏈條與掛鉤鬆開,將多餘的鏈條剪掉,然後再掛進掛鉤,確保掛鉤口閉合,產品運行過程中鏈條不會從掛鉤脫落。
③當容器內存在攪拌,或液位波動比較大時,浮筒安裝在導向保護管內,在管子頂部zui大液位處應有排氣孔,以使管內液位與容器液位一致。此外,注意內浮筒與保護管間的間隙須大於10mm,否則間隙內的液體表麵張力將可能影響正常測量,尤其對於粘度較大及界位測量的產品更應注意。
2、安裝在容器側麵(外浮筒側裝式)
①為保證產品正常運行,安裝時確保液位計筒體垂直,以使液位上下變化時內浮筒不與外浮筒產生摩擦,內浮筒所受浮力僅與液位高度有關;
②搬運或安裝時,不許拋擲、跌落或敲擊液位計。轉運時,應按廠方提供的包裝箱和包裝方式包裝;
③如果產品用於安裝在設備原已有的外筒上,則出廠時可能不帶外筒,則保證浮筒與外筒間的內部間隙為5~10mm。

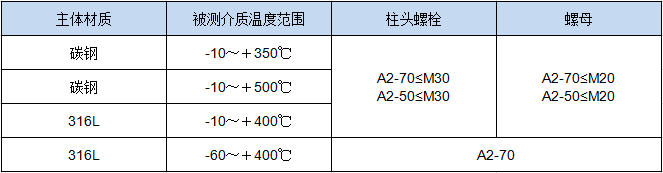

④對不同的介質溫度,緊固件的要求如下:
⑤對壓力高於300#(5.0MPa)的產品,建議采用專用級高強度或不鏽鋼螺栓螺母。
