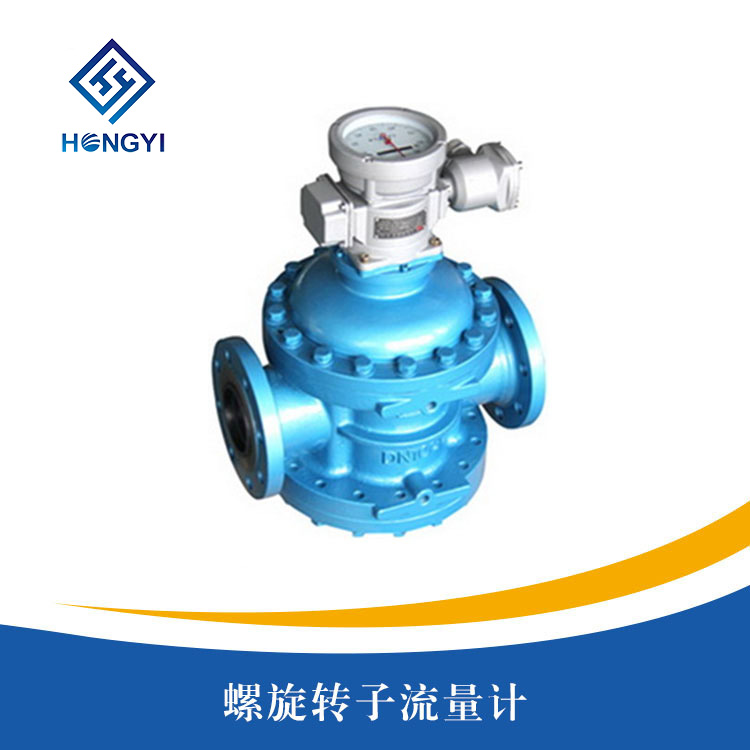

螺旋轉子流量計

產品概述
/ product introduction產品簡介
/ product introduction1、簡介
螺旋轉子流量計是用於管道中液體流量的測量和控製的儀表。流量計可以選用不同的材料製造,廣泛應用於石油、化工、輕工、商業和科研等部門,特別適用於原油、精煉油、輕烴等工業液體的計量。螺旋轉子流量計裝有指針、字輪計數器、可指示出流量的累積量,帶回零裝置的計數器還可以指示出單次累計,並可輸出電脈衝信號,供二次儀表或計算機檢測,作自動控製和數據處理等用。
2、工作原理
螺旋轉子流量計屬容積式流量計,它是以螺旋轉子(測量元件)的空槽部分和計量箱內壁組成一封閉空腔(見圖中陰影部分)作為測量室,轉子每轉一周可輸出8倍空腔的容積,因此,流體的流量正比於螺旋轉子的轉速,將轉子轉數的累計轉化為流體流量的計量。
3、結構組成
螺旋轉子流量計主要由本體、一對螺旋轉子、、磁性聯軸器、減速機構、調整齒輪、計數器及發訊裝置組成。螺旋轉子的轉數,通過磁性聯軸器和一係列齒輪組成的減速機構,傳到表頭計數器。磁性聯軸器主要由主動磁鋼和從動磁鋼組成,采用磁性聯軸器可以提高流量計的工作壓力和工作溫度,操作安全,也可減輕維修工作。
產品特點
/ product characteristic●測量精度高、流量範圍寬、重複性好;
●運轉平穩、噪音低,流量大、壓力損失小;
●螺旋轉子轉動均勻、震動小、壽命長;
●螺旋轉子等速回轉流體脈動小,發信脈衝穩定、準確;
●對被測液體的粘度變化不敏感;
●可以配置多種計數器、調速器和外部精調器;
●結構簡單、外形尺寸小、重量輕;
●安裝方便。
技術參數
/ technical parameters●公稱通徑:25、40、50、80、100、150、200、250、300;
●允許基本誤差(%):±0.2、±0.5;
●重複性誤差(%):0.2級為0.07、0.5級為0.17(0.5級);
●允用工作壓力(Mpa):1.6、2.5、4、6.4;
●被測介質溫度(℃):-40~ 60、-40~ 120、100~300;
●被測介質粘度(Mpa·s):0.6~3000;
●防爆等級:dⅡBT4、iaIICT4(說明:本廠的信號遠傳流量計分普通型和防爆型);
●管道法蘭標準:HG20592-90、JB/T79.1-94;
●流量計的主要材質:不鏽鋼、鑄鋼、316(即0Cr17 Ni12 Mo2汽油介質用不鏽鋼軸承,高溫介質用高溫軸承。
產品選型
/ product selection1、流量範圍
