分體式超聲波液位計

發布時間:2023-02-28

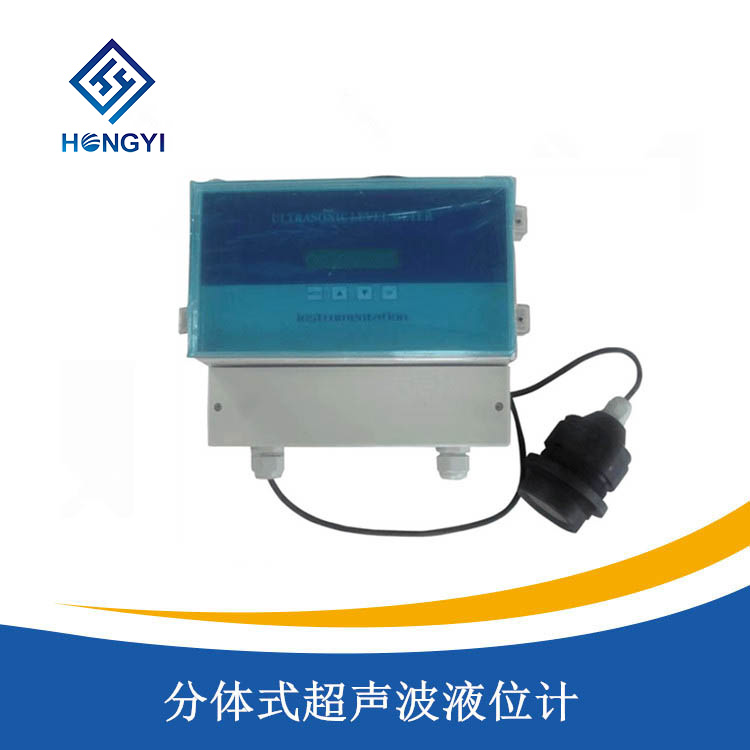

分體式超聲波液位計

產品概述

/ product introduction
HY-UTG2000係列分體超聲波液位計是一種非接觸式儀表,不跟料體直接接觸,因此故障率低。儀表提供多種安裝方式。儀表的所有輸入、輸出線均(jun1)具有防雷、防短路的保護功能。超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中,超聲波脈衝由傳感器(換能器)發出,聲波經物體表麵反射後被同一傳感器接收,由接收電路,濾波電路,包絡電路,轉換成處理器可識別的電信號,處理器記錄下超聲波發射和接收之間的時間,從而計算出傳感器到被測物體的距離。 由於采用非接觸的測量,被測介質幾乎不受限製,可廣泛用於各種液體和固體物料高度的測量。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-UTG2000係列分體超聲波液位計是一種非接觸式儀表,不跟料體直接接觸,因此故障率低。儀表提供多種安裝方式。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中,超聲波脈衝由傳感器(換能器)發出,聲波經物體表麵反射後被同一傳感器接收,由接收電路,濾波電路,包絡電路,轉換成處理器可識別的電信號,處理器記錄下超聲波發射和接收之間的時間,從而計算出傳感器到被測物體的距離。 由於采用非接觸的測量,被測介質幾乎不受限製,可廣泛用於各種液體和固體物料高度的測量。


產品特點

/  product characteristic

●超聲波液位計采用表麵貼裝技術,提高儀器可靠性;

●自動功率調整、增益控製、溫度補償;

●先進的檢測技術,豐富的軟件功能適應各種複雜環境;

●采用波形計算技術,提高儀表的測量精度;

●具有幹擾回波的抑止功能保證測量數據的真實;

●16位D/A轉換,提高電流輸出的精度和分辯率;

●傳感器采用四氟乙烯材料,可用於各種腐蝕性場合;

●多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。


技術參數

/  technical parameters

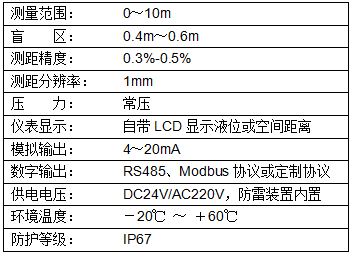

1、基本參數
分體式超聲波液位計(圖1)

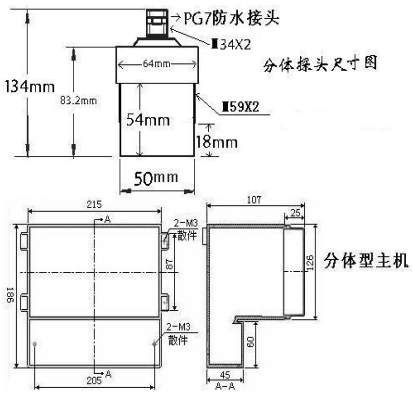

2、外形尺寸
分體式超聲波液位計(圖2)

產品選型

/  product selection

一、分體式超聲波液位計安裝

1、分體式超聲波液位計安裝方式

支架安裝:在被測液體上方水平固定L型支架,用螺絲將液位儀固定在支架上。

法蘭安裝:安裝時,先將法蘭固定在鐵板或盲板上,然後將儀表固定在法蘭上。

2、分體式超聲波液位計安裝原則

●換能器發射麵到最低液位的距離,應小於選購儀表的量程。

●換能器發射麵到最高液位的距離,應大於選購儀表的盲區。

●換能器的發射麵應該與液體表麵保持平行。

●換能器的安裝位置應盡量避開正下方進、出料口等液麵有劇烈波動的位置。

●若池壁或罐壁不光滑,儀表需離開池壁或罐壁0.5m以上。

●若換能器發射麵到最高液位的距離小於選購儀表的盲區,需加裝延伸管,延伸管需和液麵垂直,內壁要保持光滑。

3、安裝注意事項

●儀表外殼最好與大地可靠相連,在室外安裝建議加裝遮陽板以延長儀表使用壽命。

●電線、電纜保護管,要注意防止積水過多。

●儀表雖然自身帶有防雷器件,但儀表在多雷地區使用時,最好在儀表的進出線端另外安裝專用的防雷裝置。

●儀表在特別炎熱、寒冷的地方使用,即周圍環境溫度有可能超出儀表的工作要求時,最好在液位儀周圍加設防高、低溫裝置。
