頂裝磁翻板液位計

發布時間:2023-02-28
頂裝磁翻板液位計

產品概述

/ product introduction
​頂裝磁翻板液位計是應需集中控製而開發的另一種頂裝(底裝)型產品,具有現場指示清晰又能遠傳控製等優點。頂裝磁翻板液位計產品能廣泛應用於石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。

產品簡介

/  product introduction

1、產品簡介
頂裝磁翻板液位計是應需集中控製而開發的另一種頂裝(底裝)型產品,具有現場指示清晰又能遠傳控製等優點。頂裝磁翻板液位計產品能廣泛應用於石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。
2、工作原理:
頂裝式磁翻板液位計由本體(由上、下導管組成)、翻板箱(由紅、白雙色磁性小翻板組成)、浮子(由磁體、頂杆、浮筒組成)以及液位變送器等組成,其結構如圖1所示。工作原理為:容器內的浮筒(按不同介質和壓力針對),在下導管中隨液麵高度的變化而上下浮動並通過頂杆使磁體在上導管內上下移動,促使本體外的翻板翻動並用紅、白顏色來指示液麵高度,同時液位變送器將液位信號傳送至控製中心進行液位指示和控製,也可通過計算機進行集中監控。



產品特點

/  product characteristic

●各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量;

●現場指示、信號遠傳(4~20mA或HART)、一機多能;

●顯示器以紅色指示液位,直觀、醒目;

●測量範圍大、全過程測量無盲區;

●顯示器與被測介質隔離,安全、可靠;

●可選配報警器、變送器;

●獨特的顯示麵板端蓋設計和玻璃封膠工藝,使整機防護等級達到IP66/67;

●配套的磁開關和幹簧管遠傳變送器通過隔爆和本安的雙重防爆認證;

●采用304無縫不鏽鋼管,經濟實用。


技術參數

/  technical parameters

●測量範圍:0~5000mm;

●準  確  度:±10mm 、±16mm;

●翻柱直徑:10mm、16mm;

●公稱壓力:2.5MPa;

●介質密度:≥0.7g/cm3(特殊要求可達0.45g/cm3);

●介質溫度:-20~+350℃;

●接液材質:不鏽鋼304/316/316L及PP材質;

●介質粘度:≤2.0Pa.s;

●環境振動:頻率≤25Hz振幅≤0.5mm;

●跟隨速茺:≤0.05m/s;

●法蘭標準:HG20592~20635-97;

●報警器、遠傳裝置:技術參數和UHZ係列相同。


產品選型

/  product selection

一、產品選型表

HY-UHZ頂裝磁翻板液位計
代 號顯示方式

就地顯示

就地顯示+4~20mA遠傳

代號安裝方式
C側裝式
D頂裝式

代號類型
基型
W保溫型
J防腐型
S防霜型
Z保溫防腐型
Y頂裝防腐型

代號報警控製
0無報警
1帶上限報警
2帶下限報警
3帶上下限報警

代號浮子材質代號本體材質
P不鏽鋼P不鏽鋼
L防鏽鋁L防鏽鋁
TT
SPVC塑料SPVC塑料
F氟塑包裹F氟塑管


PF內襯四氟


PP內襯丙烯


PE內襯乙烯

代 號待標明的數據
B1標注法蘭標準、通徑、壓力等級
B2標注實際操作溫度
B3標注實際操作壓力
B4標注測量介質的密度
B5標注訂貨長度,或提供法蘭間距

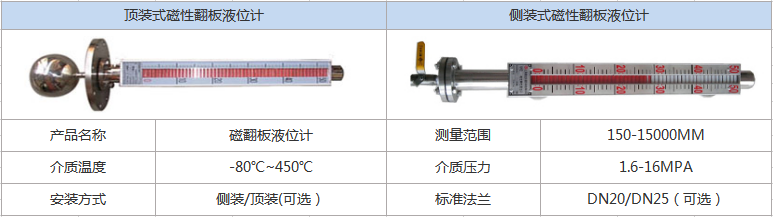

頂裝磁翻板液位計(圖1)

二、選用須知:

   1、 防腐型公稱壓力≤1.0MPa。

   2、 液位計有一定盲區,故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時,標尺刻度零位已遷移 到實際值)。

   3、 液位計測量範圍不超過5米,否則影響液位計的穩定可靠、牢度等。

   4、 安裝連接法蘭,本液位計出廠的常用突麵尺寸參考(HG21592-97)製造。

三、安裝使用

   1、液位計護導管和主體導管保持垂直。

   2、連杆不能彎曲,挺直插入。

   3、安裝完畢後,需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色,零以下顯示紅色。
