小巧型壓力變送器

發布時間:2023-02-28
小巧型壓力變送器

產品概述

/ product introduction
小巧型壓力變送器壓力腔由不鏽鋼單件結構加工而成,全金屬密封結構,傳感器采用微熔技術,產品結構特殊設計,整體數字化標定和溫度補償。產品適用於OEM客戶大批量應用,性價比高,可廣泛應用於對氣壓、液壓,甚至較惡劣的介質環境,如汙水、蒸汽、輕的腐蝕性氣體和液體等工業或民用現場壓力監測,我們還為用戶提供特殊定製產品。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

小巧型壓力變送器壓力腔由不鏽鋼單件結構加工而成,全金屬密封結構,傳感器采用微熔技術,產品結構特殊設計,整體數字化標定和溫度補償。產品適用於OEM客戶大批量應用,性價比高,可廣泛應用於對氣壓、液壓,甚至較惡劣的介質環境,如汙水、蒸汽、輕的腐蝕性氣體和液體等工業或民用現場壓力監測,我們還為用戶提供特殊定製產品。

小巧型壓力變送器具有多種型號,多種量程,多種過程連接形式及材料。可廣泛用於石油、化工、電力、冶金、製藥、食品等許多工業領域,可適應工業測量的各種場合及介質,是傳統壓力表及傳統壓力變送器的理想升級換代產品,是工業自動化領域理想的壓力測量儀表。



產品特點

/  product characteristic

●體積小、重量輕,可在狹窄位置安裝使用;

●易操作、維護檢修方便;

●矽微熔技術,耐高溫、抗震;

●工作溫度範圍寬;

●316L不鏽鋼機電一體化結構,經久耐用;

●集成化專用芯片,分立元件少,溫度特性好。


技術參數

/  technical parameters

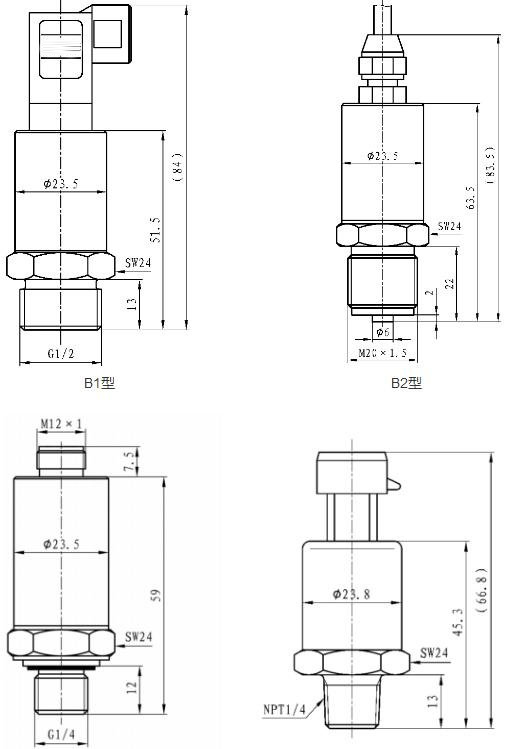

1、外形結構
小巧型壓力變送器(圖1)

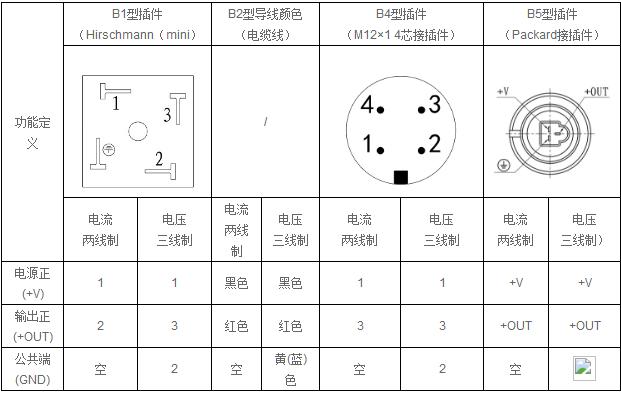

2、電氣連接
小巧型壓力變送器(圖2)

3、技術參數

測量介質氣體、液體、油等與316兼容的介質
測量形式及範圍表壓(G) 最大(0~60)MPa, 最小(0~0.5)KPa
絕壓(A) 最大(0~40)MPa, 最小 (0~5)KPa
負壓(B) (-0.1~40)MPa, 最小(-0.2~0.2 )KPa
精度等級0.1、 0.25、 0.5
過載能力量程的2~5倍
長期穩定性小於0.25%FS/年,小於0.5%FS/年
供電電源15~36 VDC(標定電壓24VDC)
輸出信(4~20)mA(二/三線製)、(0~10)MA (0~20)mA
(0~5)V、(1~5)V、(0~10)V
顯示方式指針表頭或數字顯示可選配
校準通過調節電位器實現對零點、量程調節
工作溫度:(-40~80)℃ 補償溫度:(-20~70)℃
工作溫度-40~80℃ 補償溫度:-20~70 ℃
過程連接M20×1.5外螺紋(Ф3內孔)或用戶注明
隔離膜片材料316 不鏽鋼
傳感器接口材料1Cr18Ni9Ti
外殼材料合金鋁
防護等級IP65


產品選型

/  product selection
產品選型: HY-DBS316小巧型壓力變送器


量程(注明壓力量程範圍)

G、表壓   A、正壓力   B、密封壓力   C、負壓

膜片材料

K、擴散矽(默認)   T、陶瓷壓阻    P、陶瓷電容   Y、濺射薄膜高精度芯片
E輸出信號

1、(0~5)VDC   2、二線製(4~20)mA(默認)   3、(0~10)mA   4、其它注明
A精度

1、0.1 2、0.25 3、0.5
C過程連接方式

1、外螺紋M20×1.5(默認)
2、外螺紋G1/2
3、外螺紋NPT1/2
4、 M27×2
D顯示方式

1、無顯示 (默認)
2、0~100%線性指示
3、LCD數字顯示(液晶)
4、LCD數字0~100%顯示(液晶)
5、LED數碼管顯示
F防爆等級

1、標準型、不防爆(默認)
2、本安型(EXiaIICT4)
3、隔爆型(EXdIIBT4)
選型說明:
1、 防爆本安產品隻能選用0~100%線性指示。
2.、如選用準確度為0.1%FS時,隻能選用超穩定性擴散矽或陶瓷電容傳感器。
