數顯中圓圖記錄儀

產品簡介

HY-XWG係列數顯中圓圖記錄儀具有高的價格性能比。該產品采用高新光電集成電路技術，來控製報警係統，具有獨立報警、報警精度高、結構簡單、體積小、重量輕、性能可靠、刻度清晰、靈敏度高、記錄穩定、維修方便等特點。廣泛應用在化工、治金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位，用於對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節功能。

HY-XWG係列數顯中圓圖記錄儀配用各種變送器，在記錄儀的核心部分（平衡用滑線電阻），采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。

●具有獨立報警、報警精度高；

●結構簡單、性能可靠；

●體積小、重量輕；

●刻度清晰、靈敏度高；

●記錄穩定、維修方便等特點。

●指示精度：±0.5%

●記錄精度：±1%

●控製精度：±0.5%

●設定範圍：0～100％（兩組）

●行程時間：≤5S

●指示不靈敏區：±0.25%

●標尺刻度長：550mm

●記錄有效寬度：87.5mm

●記錄走紙速度：24小時/周

●輸出接點容量：交流220V1A（交流無感負載）；直流28V2A （純阻負載）

●工作環境：溫度0～50℃ 相對濕度≤90％

●電源電壓：220V±10％   50Hz±5％

●消耗功率：≤20VA

●儀表重量：8kg

●外形尺寸：280×288×200

●開孔尺寸：260×260

1、選型表

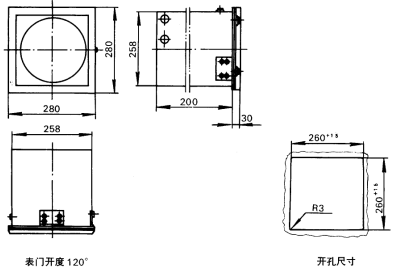

2、安裝開孔尺寸

3、安裝環境

記錄儀應避免在以下場所安裝或應用：

●有腐蝕性氣體的環境；

●靠近強振動源的場所；

●高溫（＞500C）或高濕（＞80%RH）環境；

●灰塵過多；

●靠近強電場或強磁場，如電弧爐、電力變壓器、變頻器等。

4、接線注意事項

●儀表外接線端子板在儀表後部外側，根據被安裝儀表的型號、分度號，參照本分析書的要求按儀表殼體上的接線圖接線，不行接錯；

●儀表及儀表的輸入端連線應盡可能地遠離火花發生區等強幹擾源；不能把儀表的輸入端連線、電源線、繼電器控製線和其他電流導線捆紮或絞在一起，也不要放在同一跟金屬管內；

●為了確保係統的可靠運行，建議輸出接點用作控製時，采用下限常開觸點；輸出接點用作報警時，采用上限常開觸點；

●熱電阻傳感器與儀表之間的連線采用三線製，不能以兩線代替，否則會產生附加誤差；

●記錄儀信號輸入線正確連接，熱電偶到儀表之間的連接用與其分度號響應的補償導線，補償導線與熱電偶的極性一致；

●接地線應與傳感器外殼處於同一大地而可靠接地，或接儀表屏的外殼，切不行以電網的中線N代替；

●當負載電流大於儀表繼電器觸點的額定容量時，加接接觸器或中間繼電器；
●為了防止因被控交流接觸器線圈短路而燒毀儀表繼電器，建議選用交流接觸器；
●為了有益於係統的永遠安全地運行，建議在交流接觸器線圈兩端並聯一個0.1μF/1000V的滅弧電容。

5、數顯中圓圖記錄儀應用

●檢查記錄儀安裝是否牢固；

●檢查儀表對外的所有連線是否正確；

●解開可動部件鎖緊裝置，取下記錄筆帽；

●對於帶報警控製功能中圓圖記錄儀,按下顯示轉換按鈕,指示燈亮,數字顯示窗顯示控製的設定點值,即可按工藝流程要求設定報警/控製點；

●對於無報警控製功能中圓圖記錄儀，翻開電源開關通電後,關閉表門，儀表即可正常運行。對於XSG-101（帶報警控製功能）表要按工藝流程要求調好上/下限位置（出廠時放置在上限位置）和設定好報警/控製點，方可正常應用；

注意：報警/控製點設定或觀察完以後，再次按動顯示轉換按鈕，使其彈回原位，指示燈熄滅，數字顯示窗才能顯示測量值。
