磁翻板液位計

發布時間：2023-02-28

產品概述

/ product introduction

HY-UHZ型磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的，由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成。用於各類液體容器的液位測量，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。HY-UHZ型磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，並且測量範圍大，配上液位報警、控製開關，可實現液位或界位的上下限報警和控製，配上液位變送器可將液位，界位信號轉換成二線製4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控製。由於具有磁性耦合隔離器密閉結構，尤其適用於易燃、易爆和腐蝕有毒液位檢測，從而使原複雜環境的液位檢測手段變得簡單和可靠安全。

產品特點技術參數產品選型

訂購熱線：0517-86881020

產品簡介

/ product introduction

HY-UHZ型磁翻板液位計是根據浮力原理和磁性耦合作用原理工作的，由本體、磁翻柱（由紅、白雙色磁性小翻柱組成）、浮子、法蘭蓋等組成。用於各類液體容器的液位測量，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。HY-UHZ型磁翻板液位計可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，並且測量範圍大，配上液位報警、控製開關，可實現液位或界位的上下限報警和控製，配上液位變送器可將液位，界位信號轉換成二線製4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控製。由於具有磁性耦合隔離器密閉結構，尤其適用於易燃、易爆和腐蝕有毒液位檢測，從而使原複雜環境的液位檢測手段變得簡單和可靠安全。

產品特點

/ product characteristic

●顯示器麵板加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣；

●各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量；

●現場指示、信號遠傳（4~20mA或HART）、一機多能；

●顯示器以紅色指示液位，直觀、醒目；

●測量範圍大、全過程測量無盲區；

●顯示器與被測介質隔離，安全、可靠；

●可選配報警器、變送器；

●獨特的顯示麵板端蓋設計和玻璃封膠工藝，使整機防護等級達到IP66/67；

●配套的磁開關和幹簧管遠傳變送器通過隔爆和本安的雙重防爆認證；

●采用304無縫不鏽鋼管，經濟實用。

技術參數

/ technical parameters

1、正常工作條件

環境溫度：-20～80℃；

相對濕度：5%～100%（包括直接濕）；

環境壓力：86kPa～108 kPa；

測量範圍：0～12 m（可選）；

顯示精度：±10 mm；

介質壓力：25.0 MPa及以下（可選）；

介質溫度：-40～450℃（類型可選）；

介質密度：≥.0.5g/cm3；

介質粘度： ≤0.05Pa·S；

接液材質：不鏽鋼、PVC、Ti等；

連接方式：法蘭、螺紋（按用戶所需）；

2、報警開關

觸點容量：AC220V 0.5A

或DC24V 0.8A；

開關類型：無源幹接點；

開關形式：常開、常閉、自保持；

電氣壽命：＞10萬次（和控製功率有關）；

上限負載電流：3A（部分型號）；

最大接觸電阻：150mΩ。

3、變送輸出模塊

輸出信號：4～20mA/ HART / RS485；

負載電阻：500Ω（在24VDC供電時）；

供電電源：DC24V、50mA；

環境溫度：-40～60℃；

精度：

測量範圍 0～0.5 0.5～2 ＞2

基本誤差 ±2% ±1.5% ±1%

出線口：M20×1.5（默認）；

防爆形式：隔爆型 Ex dⅡCT6 、

本安型 Ex iaⅡCT6。

產品選型

/ product selection

一、產品選型表

HY-UHZ	磁翻板液位計
代號	顯示方式
	就地顯示
	就地顯示+4～20mA遠傳
	代號	安裝方式
	C	側裝式
	D	頂裝式
		代號	類型
		無	基型
		W	保溫型
		J	防腐型
		S	防霜型
		Z	保溫防腐型
		Y	頂裝防腐型
			代號	報警控製
			0	無報警
			1	帶上限報警
			2	帶下限報警
			3	帶上下限報警
				代號	浮子材質		代號	本體材質
				P	不鏽鋼		P	不鏽鋼
				L	防鏽鋁		L	防鏽鋁
				T	鈦		T	鈦
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	內襯四氟
							PP	內襯丙烯
							PE	內襯乙烯
					代號	待標明的數據
					B1	標注法蘭標準、通徑、壓力等級
					B2	標注實際操作溫度
					B3	標注實際操作壓力
					B4	標注測量介質的密度
					B5	標注訂貨長度，或提供法蘭間距

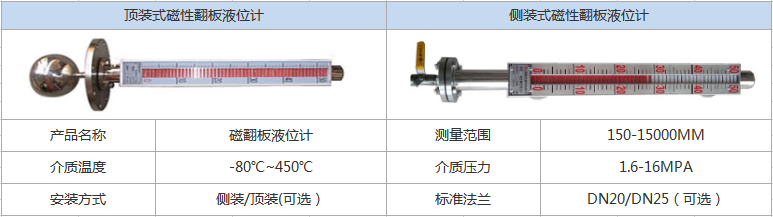

磁翻板液位計(圖1)

備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質酒精、材質304、

不帶顯示、帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、（如果是化工企業“”做成防爆型）

二、安裝使用和維護

1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm範圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。

2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，最大偏角≤3°。測量範圍＞4m時在安裝使用過程中應增加
中間支撐點。

3、液位計進入運行前，應先打開上法蘭氣相閥，然後緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，並用調節螺釘
調整好零液位。

4、液位計護導管和主體導管保持垂直

5、安裝完畢後，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
