重錘浮標液位計

產品概述
/ product introduction產品簡介
/ product introduction1、產品簡介

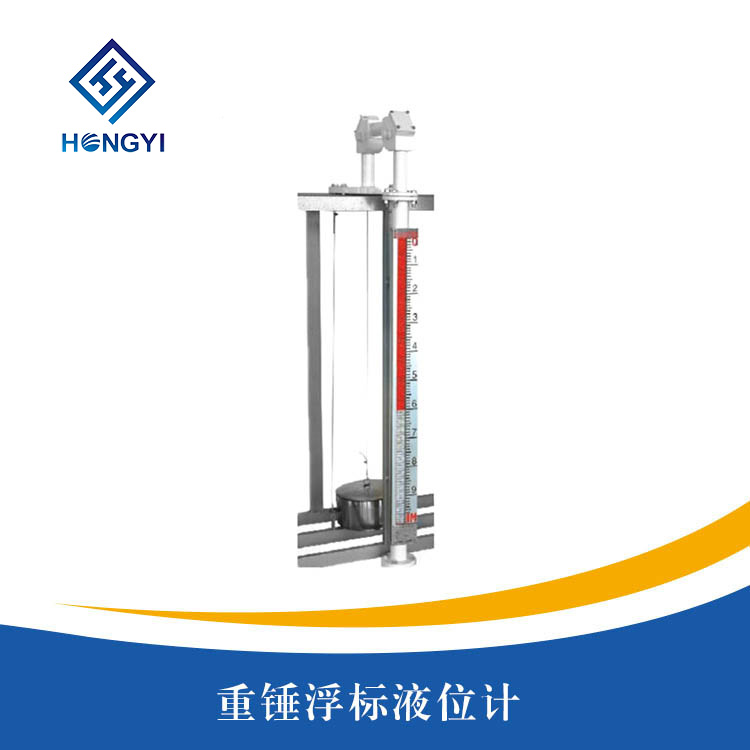

UFZ型重錘浮標液位計是一種比較實用的液位測量儀表,它適用於石油化工係統中貯有腐蝕介質的槽、罐、油田、油庫等的平底錐蓋及拱頂容器以及一般企業、民用建築的水塔(水箱)液位的就地測量顯示。主要特點是較好的解決了人工測量液位的困難,操作簡單、顯示直觀、價格低廉、維修方便。UFZ型重錘浮標液位計可用於石油化工、冶金電力、製藥、造紙等貯運係統的槽、罐、油田、油庫等容器的就地液位連續測量,被測介質可為酸性、堿性、高粘度及腐蝕性介質。
2、工作原理
UFZ型重錘浮標液位計是根據力平衡原理設計的。當液位處於某一高度時浮標重量為W,重錘針重量為W1,浮標浸在液體中所受到的浮力為F,係統摩擦力為f。在平衡狀態下: W-F-W1-f=0當液位上升時,浮力F增大,W、W1、和f均不變,上式平衡破壞,垂錘指針下滑。直到F力減少到原來值,新的平衡才建立。如F力一直在增大,即液位一直在上升,指針一直下滑。反之,液位下降,則重錘指針上升,以此來指示液位的高度。
3、結構
液位計是由浮標、連接鋼絲、導向滑輪、重錘指針、顯示標尺等五部分組成;
1、 浮標:浮標不鏽鋼(或碳鋼)空心圓體製成,並在浮標兩側焊有導向環起導向作用,浮標的作用是直接把液位變化的浮力轉給鋼絲,使鋼絲將液位變化轉送給重錘指針,實現液位變化的現場指示。(容器內帶浮盤時可省去導向環,也可以省去浮標標,直接將鋼絲和浮盤連接);
2、 連接鋼絲:連接鋼絲的一端吊著浮標,另一端連接重錘指針,中間部分封閉在鋼管內,鋼管長度一般在80-1000mm左右,根據具體情況確定;
3、 導向滑輪:它是根據現場液位罐的幾何形狀和儀表安裝要求設計的,又連接鋼絲導向滑輪核定滑輪外殼兩部分組成,主要作用是為連接鋼絲導向,係統轉動的阻力減少;
4、 重錘指針:是選用合金金屬製成,中間製成指針形式,指針所指相應的標尺數值即為測量液位高度,它是隨浮標的變化隨連接鋼絲進行同步運動的;
5、 顯示標尺:它由金屬板材壓製而成的,並在表麵刻好標準數值,以厘米為單位,每節高度為1米。
產品特點
/ product characteristic●結構簡單、防滲漏效果好;
●可做到高密封、防泄漏適應於高壓、高溫、腐蝕性介質的液位測量;
●使用可靠,安全性好,、先時性、實用性;
●全過程測量無盲區,顯示醒目,讀數直觀;
●測量範圍大,特別是現場指示部分,由於不與液體介質直接接觸。
技術參數
/ technical parameters●測量範圍:0~20m內任意選擇 ;
●指示精度:±10mm ;
●工作壓力:常壓或±200mmH2O(帶V型密封管);
●使用介質溫度:-30~ 300℃ ;
●使用介質密度:≥0.4g/cm3 ;
●導向鋼絲安裝鉛直度:≤±5mm。
產品選型

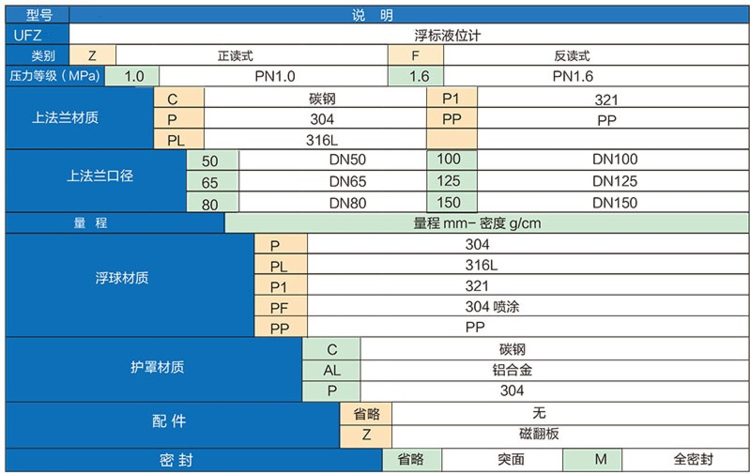

/ product selection一、產品選型
二、安裝調試
1、按照兩個導向滑輪的間距,在容器上方開三個孔,分別焊接導向螺栓管和滑輪導管;在容器外側焊接標尺支架,高度以保持兩個導向滑輪水平為準。
容器內有浮盤時,不需要導向鋼絲。容器頂部隻開一個滑輪管孔即可,但該孔垂直線與浮盤相交處相應位置也應開孔,以備鋼絲穿過浮盤,或者直接接在浮盤上(省去浮標)。
2、 儀表的調零
在儀表安裝時,罐內應還未有被測介質,浮標在罐內的底部時,重錘指針部分的紅色尖頭指示應指在標尺測量範圍的頂部“零”值上,否則要調整鋼絲長度。
3、儀表的量程調整
儀表在調好零位的基礎上,再把浮標拉到容器的頂部或最大測量點上,重錘指針部分的紅色尖頭應指在標尺的底部位置上,即落在標尺最大量程點上。
三、安裝使用及注意事項
1、 導向鋼絲下支承焊接安裝:
在容器底部按照液位計浮標運動方向要求確定位置,焊接或鉚接好固定導向鋼絲下支承。
2、 導向鋼絲的安裝:
①用力使鋼絲拉直,並固定在下支承上,注意不要使鋼絲有彎曲或打結現象,以免影響浮標上下移動。
②導向鋼絲通過浮標的導向耳勾,後穿入吊勾螺釘,把鋼絲的終端固定並用導線夾頭夾緊,並旋緊吊勾螺母,使其處於緊張狀況,再將上螺母拚緊,以防鬆動,然後蓋好封蓋。
③兩根導向鋼絲要垂直地麵,而且相互平行,保證兩者之間距離為300mm。
3、容器內有浮盤時,應和浮盤同時安裝,省去以上1、2步驟。
4、 標尺安裝:
標尺的長度是按用戶在訂貨時所提供的測量範圍而確定的,在安裝時要求:
①標尺的連結部分應做到平直、光滑、不應有凹凸現象,以免影響重錘指針的正常運行,或引起測量的誤差。
②標尺應與貯罐內液麵相垂直,不應有傾斜現象, 標尺安裝的垂直度不能大於5°,以免造成重錘指針卡死,使測量失敗。
③在焊接標尺腳架時,應盡量做到安裝表麵在同一平麵上,安裝孔在同上直線上,即做到確保標尺的刻度麵及重錘指針兩側導向均要平直稱為直線,使重錘指針在標尺槽中靈活升降。
5、 浮標連接鋼絲及重錘指針的安裝:
浮標與連接鋼絲的一端用導線夾頭夾緊固定,然後將連接鋼絲的另一端裝進事先安裝好的兩個導向滑輪盒內,並和重錘指針相連接,用導線夾頭夾緊固定,最後調整各導向滑輪支架,
使連接鋼絲與水平垂直,使浮標在導向鋼絲上活動靈活,有輕滑感、無卡死、扭曲、打結、打卷或損傷等現象。
注意:掌握鋼絲的所需長度。
四、訂貨須知
1、 注明液位計的規格、型號。
2、 測量範圍L。
3、 被測介質及介質的密度、溫度。
4、 安裝密封管距離的尺寸。
