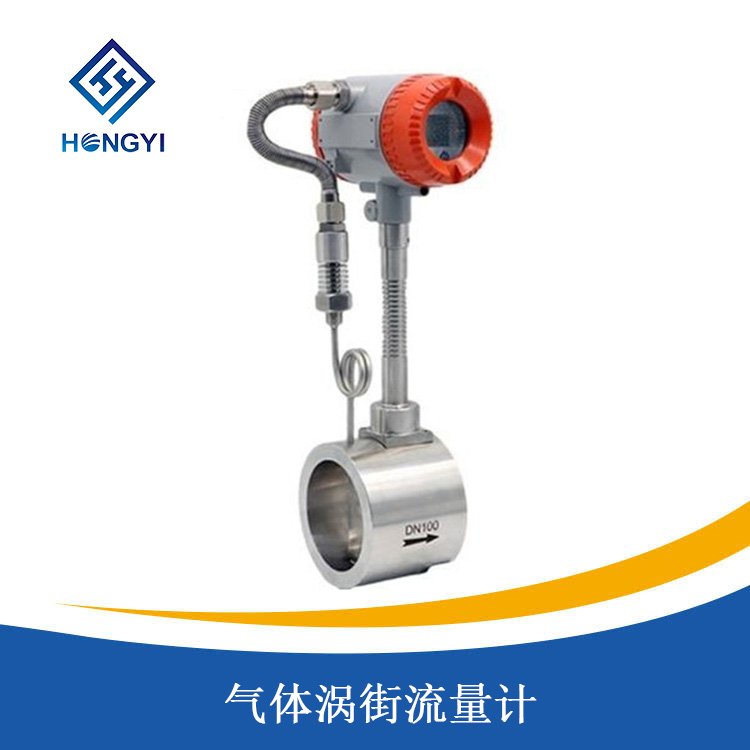

氣體渦街流量計

產品簡介

1、產品簡介

氣體渦街流量計是速度式流量計的一種，具有量程比寬，精度高，安裝維護方便和介質適應性廣等一係列優點。可廣泛應用於石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

2、工作原理

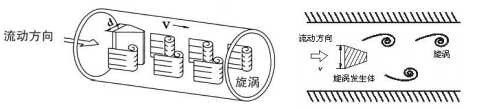

氣體渦街流量計是由旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經 旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門旋 渦。斯特羅哈在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正 比，並給出了頻率與流速的關係式：

f = St x V/d

式中：f：渦街發生頻率(Hz)

          V：旋渦發生體兩側的平均（jun1）流速(m/s)

        St：斯特羅哈爾係數(一定雷諾數範圍內為常數)

         d：旋渦發生體避流麵寬度

這些交替變化的旋渦就形成了一係列交替變化的流體升力，該升力作用在基於壓 電效應的檢測探頭上，便產生一係列交變電荷信號，經過前置放大器轉換、整形、 放大處理後，輸出與旋渦脫落頻率相同且與流速成正比的脈衝信號。

●安裝簡便，維護方便；

●結構簡單牢固，無可動部件，長期運行十分可靠；

●量程範圍寬，量程比可達1：15；

●壓力損失小，運行費用低，更具節能意義；

●應用範圍廣，液體、氣體、蒸汽均可測量；

●檢定周期長，一般為兩年；

●可現場顯示，也可遠距離傳輸，還可與計算機控製係統聯網；

●檢測探頭不直接接觸被測介質，性能更穩定；
●在一定雷諾數範圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表係數僅與旋渦發生體的形狀和尺寸有關，調換配件後一般無須重新標定儀表係數。

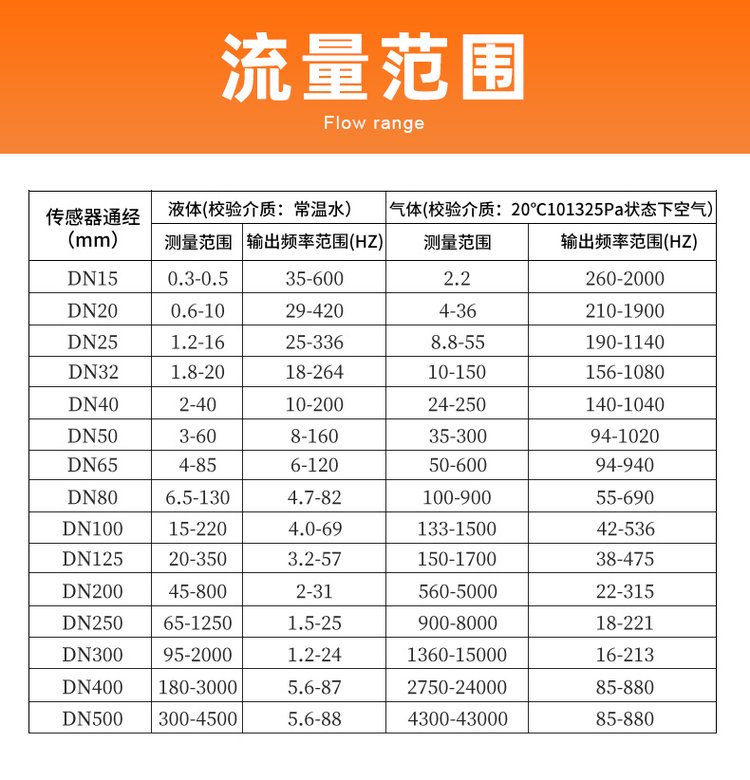

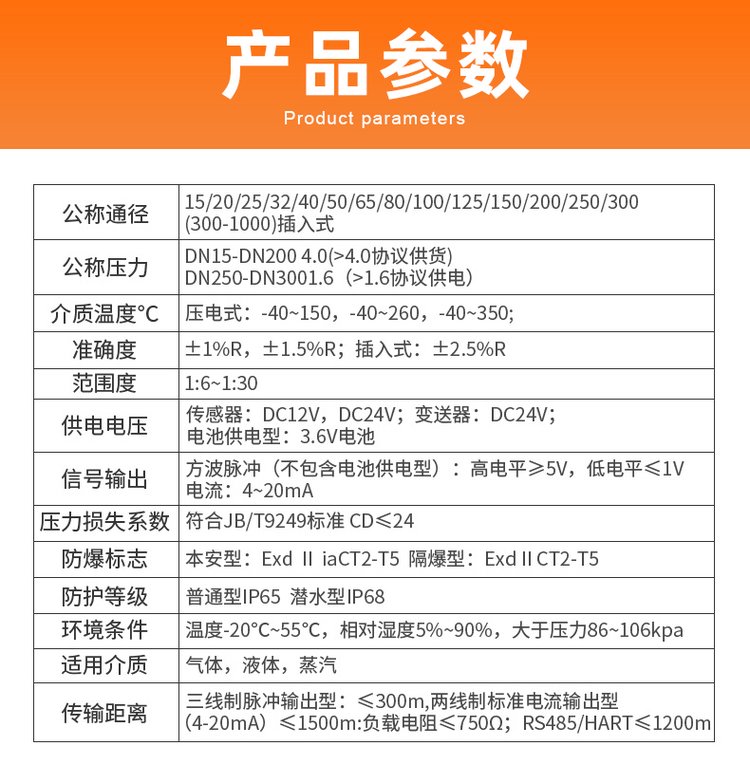

產品選型
