一體化溫度變送器

發布時間:2023-02-28
一體化溫度變送器

產品概述

/ product introduction
一體化溫度變送器是溫度傳感器與變送器的結合,以十分簡捷的方式把 -200~+1600 ℃ 範圍內的溫度信號轉換為二線製 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等,實現對溫度的測量和控製。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品,是集散係統、數字總線係統的可選產品。溫度變送器采用二線製傳送方式(電源與信號輸出為二根公用導線),輸出與被測溫度成線性的 4-20mA 電流信號。變送器可以安裝於熱電偶、熱電阻的接線盒內與之形成一體化結構,也可單獨安裝於儀表盤內作轉換單元。作為新一代測溫儀表,可廣泛應用於石油、化工、紡織、冶金、機電、電力、航空、食品加工、醫學工程等工業和科研領域,進行自動化溫度檢測、變送和控製。

產品簡介

/  product introduction

一體化溫度變送器是溫度傳感器與變送器的結合,以十分簡捷的方式把 -200~+1600 ℃ 範圍內的溫度信號轉換為二線製 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等,實現對溫度的測量和控製。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品,是集散係統、數字總線係統的可選產品。溫度變送器采用二線製傳送方式(電源與信號輸出為二根公用導線),輸出與被測溫度成線性的 4-20mA 電流信號。變送器可以安裝於熱電偶、熱電阻的接線盒內與之形成一體化結構,也可單獨安裝於儀表盤內作轉換單元。作為新一代測溫儀表,可廣泛應用於石油、化工、紡織、冶金、機電、電力、航空、食品加工、醫學工程等工業和科研領域,進行自動化溫度檢測、變送和控製。


產品特點

/  product characteristic

●工作環境溫度寬:-25℃-85℃,-30℃-120℃;

●具有高精度冷端補償電路、全溫度範圍絕對誤差±0.5℃(S 熱電偶±0.8℃);

●先進的非線性校正電路,輸出信號與被測溫度成線性關係;

●內帶漂移自校正係統,在整個工作溫度範圍內保證測量精度;

●附有特殊的控熱機構,有效的控製熱傳導作用;

●采用環氧樹脂封裝,耐腐蝕,抗震性好,可靠性高;

●應用麵廣,既可與熱電偶、熱電阻形成一體化現場安裝機構,也可作為功能模安裝在檢測設備中;

●抗幹擾電路設計、保證變送器在受到各種幹擾下能夠可靠的工作,特別具有抗電磁幹擾單元,適宜於現代電磁汙染嚴重的環境。


技術參數

/  technical parameters
類 別SBW 模塊式溫變SBW一體化溫度變送器
準 確 度0.2%F.S 0.5%F.S
輸 入熱電偶: B 、 S 、 T 、 K 、 J
熱電阻: Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出二線製 4-20mA DC
使用溫度-25-85 ℃ (一體化 LCD 表頭時 0-60 ℃ )
溫度影響≤0.05%/ ℃
濕 度5-95%RH
現場顯示3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度無數字式: 0.5 級 指針式: 2.0 級
負載能力< 600 Ω (額定負載 250 Ω )
外形尺寸44×1870 ×100(中繼器)


產品選型

/  product selection

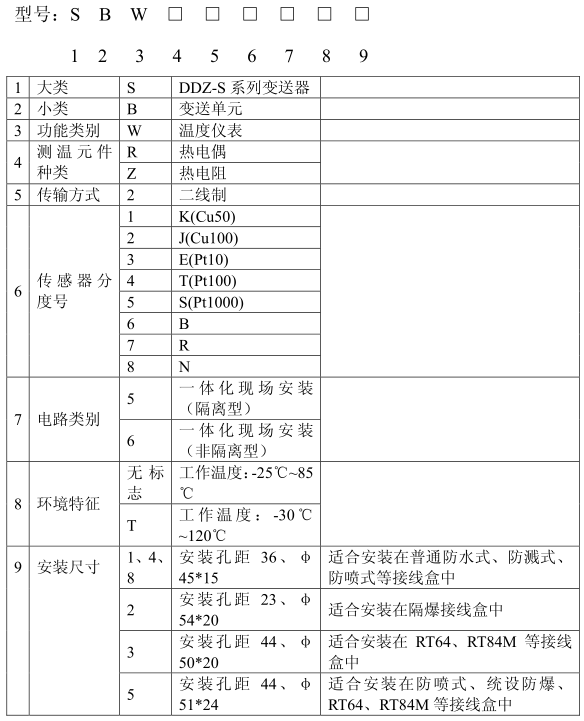

一體化溫度變送器(圖1)

訂貨說明

用戶在根據需求訂貨時須注明溫度變送器型號與使用測量溫度範圍。用戶在訂貨時若沒有注明精確度,則
對SBWR 熱電偶型溫度變送器提供 0.5 級產品;對 SBWZ 熱電阻溫度變送器提供 0.5 級產品。

例 1:SBWZ2461 0-200℃ 0.2 級,表示:配用傳感器為 Pt100 鉑電阻,使用環境溫度-25℃-85℃,要求變送器安裝孔距為 36mm,使用測量溫度 0-200℃,精確度 0.2 級。

例 2:SBWZ246T2 0-1300℃ 0.2 級,表示:配用傳感器為鎳鉻矽 K,使用環境溫度-25℃-120℃,要求變送器安裝孔距為 23mm,使用測量溫度 0-1300℃,精確度 0.2 級。
