475手操器

产品概述
/ product introduction产品简介
/ product introductionHART手操器是把多功能校验仪的传统功能和HART通讯功能结合在一起,既能完成包括电压,电流,热电偶,热电阻,频率,电阻,压力在内的常规校验,又能用来与所有流行HART智能变送器直接通信,HART475手操器适合HART协议智能变送器的通讯操作,具有好的兼容性,可通讯1151,3051,EJA,ABB及流量方面的HART协议的进口仪表,兼容国产的各种智能变送器。是375手操器的升级版,它与采用HART通信协议的仪表一起使用,对其进行设定,更改和显示,它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。当系统开动或维持操作时,只要把HART通信器接在4~20mA通信信号线上,就可以使用
产品特点
/ product characteristic●体积小,重量轻;;
●格式化密码保护功能;
●带有信息自诊断及保护功能;
●配备可充电电池,自配直流充电器;
●与采用HRAT通讯协议的所有仪表仪器使用;
●符合HART协议要求,通过中文菜单提示输入,操作简单;
●可实时显示变送器的压力、电流、温度及百分比等参数;
●在线监控和通信,通信期间,调制信号不会中断4~20mA DC信号;
●可兼容电磁流量计、涡街流量计、金属转子流量计等带HART的流量计;
●可对变送器的主变量的单位进行修改(含15种单位选择),以及显示的单位;
●可读写变送器等设备的输出方式。可分为线性、开方以及未知,一般默认为线性方式;
●在线监控和通信,通信期间,调制信号不会中断4~20mA DC信号;
●与采用HART通信协议的仪表可共用,HART通信器能与采用HART通信协议的所有仪表一起使用;
●操作方便,大显示屏幕(4行,每行18个字符),采用中文显示,用户看了一目了然,设定和更改方便;
●信息自诊断/保护功能,自检查功能,格式化密码保护,低电压报警显示,标准技术规格,装置的技术规格,适用仪表: ROSEMOUNT1151 , ROSEMOUNT3051 ABB 日本富士 YOKOGAWA EJA(带HART通信协议) 等进口压力变送器,华尔威ATE1151,3051,DS-1151,DS-3351 HK1151 , HK3151 等国产智能压力变送器。
技术参数
/ technical parameters1、外形尺寸
●HART375C:228mm×100mm×60mm(手持部 分为 70mm 宽×36mm 厚)(不包括插头和引出带缆部 分)。
2、HART接口部分
●HART接口符合HCF(HART通信基金会)协议,双向半双工 1200bit/s方式工作。
● HART接口可接收的共模电压为±28V。
●漏电电流典型值小于 1.0uA@25℃。
●HART接口通信距离<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自动倍增功能。
3、PC接口部分
●PC接口部分需要通过电平转换器连接 PC 机串 口,此端口用于升级仪表库。
4、功耗指标
●电源功耗:4.5VDC,19.8mA(工作状态)。
5、电池的使用
●供电电源:三节 7号碱性电池或镍 氢充电电池。
●连续工作时间:采用碱性电池时,典型值为 150小时。采用 2000mAH 充电电池时,典型值为 100 小时。
6、环境温度要求
●工作温度范围:0℃~ 50℃ 储存温度范围:-20℃~ 55℃。
7、液晶显示屏
●液晶显示屏是 8 行×21 字符显示,可以显示 4行汉字。
●在环境温度过低时,液晶显示器的响应速度会变 慢,这是正常现象;由于本设备带有自动温度补偿电 路,在环境温度较高时,液晶显示器仍然具有很好的 对比度,方便您在不同环境的使用需求。
产品选型

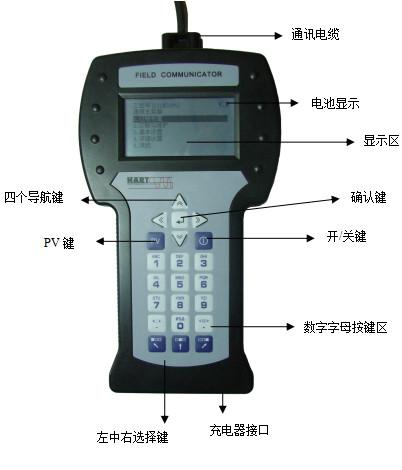

/ product selection1、手持器界面功能介绍

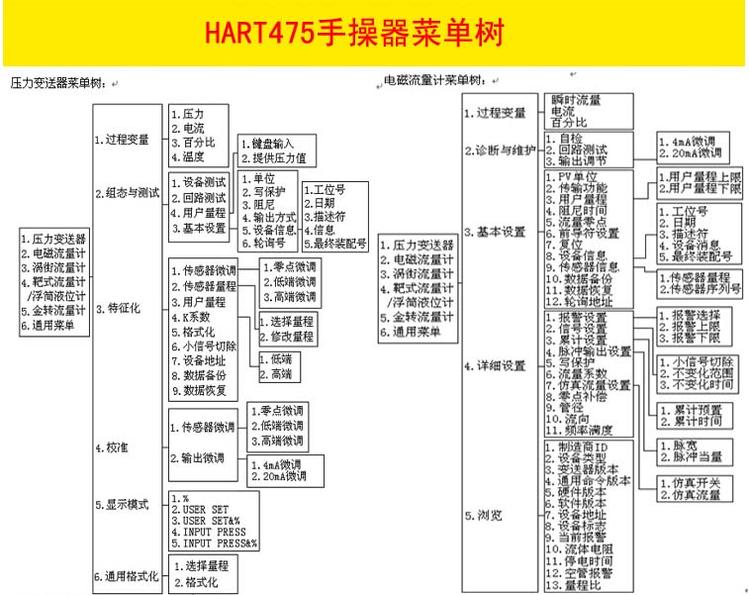

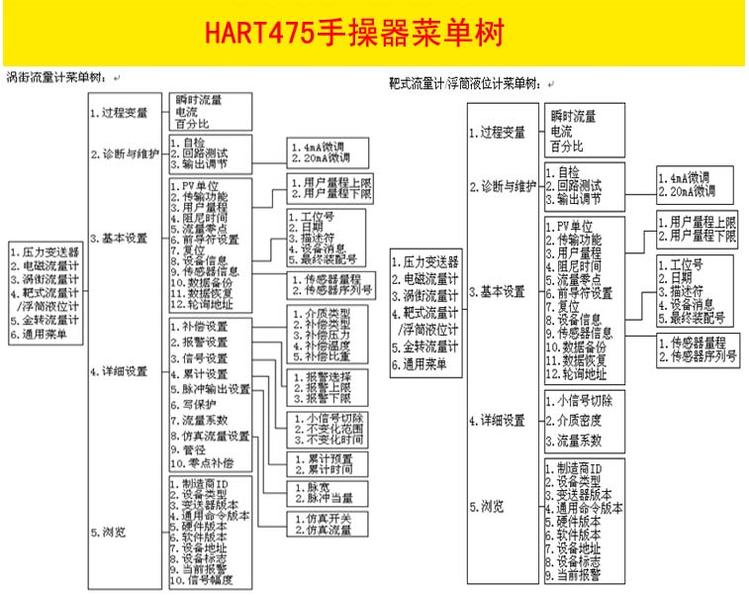

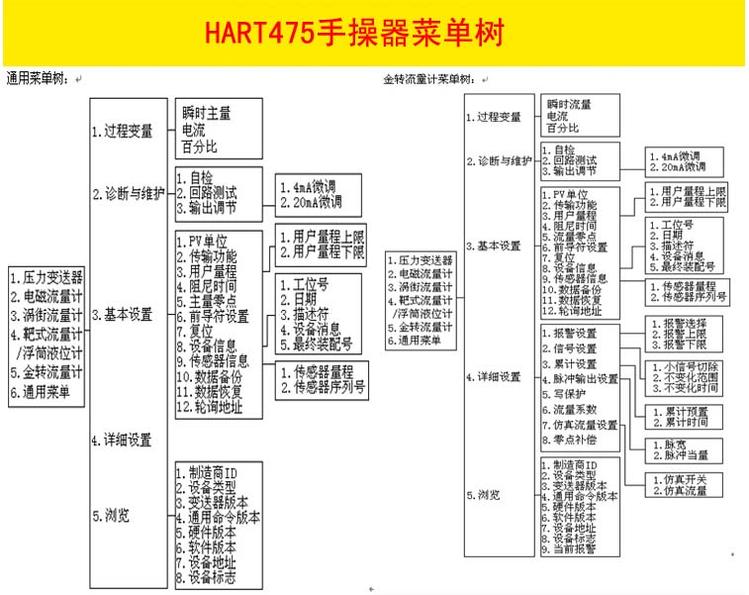

2、手持器菜单树
3、开机注意事项
HART475手操器在开机前,请确保以下几点:
●该现场通讯器没有物理机械损坏;
●电池已充满电;

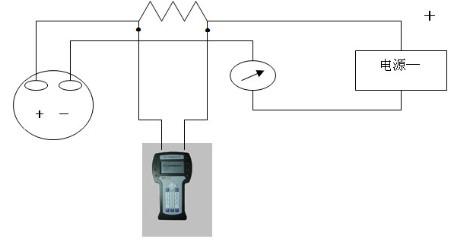

●将现场通讯器连接到回路(如图2-2);
●回路中串有250欧姆的电阻;
