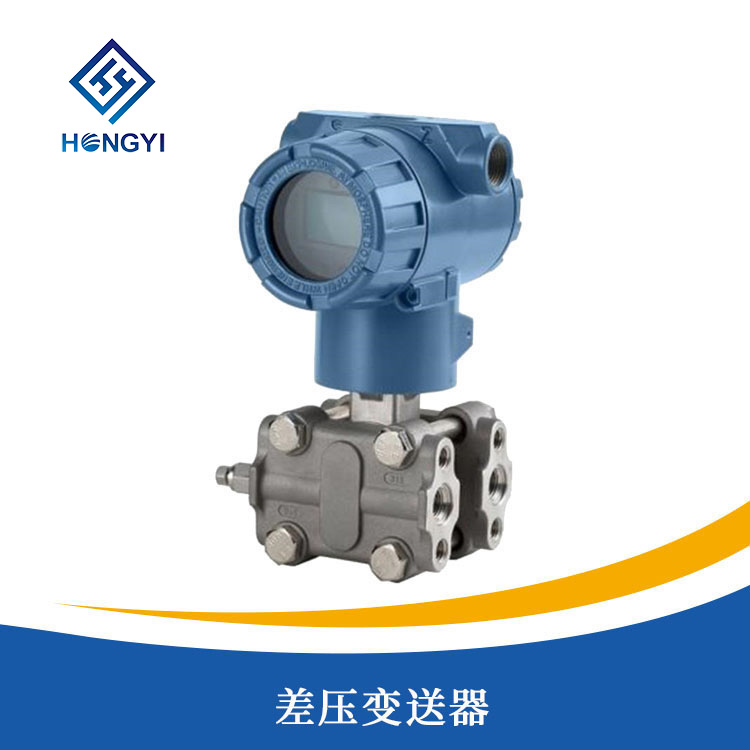

差壓變送器

產品概述
/ product introduction產品簡介
/ product introduction差壓變送器用於測量液體、氣體或蒸汽的液位、密度和壓力,然後將其轉變成4~20mA DC信號輸出。智能型可與手操器相互通訊,通過它進行設定,監控或與上位機組成現場監控係統。差壓變送器是介質壓力通過隔離膜片和矽油傳遞給位於δ室中心的測量膜片,測量膜片是一張緊的彈性元件,隨它兩邊的壓力差產生相應位移,測量膜片的位移與差壓成正比,最大位移0.1mm,由它兩側的電容板檢測,再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線製(4~20)mA DC輸出信號。
產品特點
/ product characteristic●精度高,穩定性好;
●二線製4-20mADC;
●固體元件,接插式印刷線路板;
●小型化、重量輕、堅固抗震;
●量程、零點外部連續可調;
●采用16位計算機的智能變送器;
●正遷移可達500%,負遷移可達600%;
●阻尼可調,耐過壓;
●單向過載保護特性好;
●無機械可動部件維修工作量少;
●全係列統一結構,零部件互換性強;
●接觸介質的膜片材料可選;
●防爆結構,全天候使用;
●智能HART現場總線協議;
● 低壓澆鑄鋁合金殼體。
技術參數
/ technical parameters一、性能參數
1、使用對象:液體、氣體和蒸汽;
2、測量範圍:0-0.06kPa至0-40MPa;
3、輸出信號:4-20mA DC;
4、12-45VDC,一般為24VDC;
5、負載特性:與供電電源有關,在某一電源電壓 時代負載能力(負載特性),負載阻抗 RL與電源電壓VS關係式為:RL≤(VS-12);
6、指示表:LCD液晶或者LFD數碼管顯示;
7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6;
8、量程和零點:外部連續可調;
9、正負遷移:零點經過正遷移或負遷移後,量程、測量範圍的上限值和下限值,均不能超過測量範圍上限的**(智能型:量程比15:1) 最大正遷移量為最小調校量程的500%;最大負遷移量為最小調教量程的600%;
10、溫度範圍:放大器工作溫度範圍:-29~+93℃(LT型為-25~+70℃) 灌充矽油的測量元件:-40~+104℃ 法蘭式變送器灌充高溫矽油時:+15~+315℃,普通矽油:-40~+149℃;
11、靜 壓:1、4、10、25、32MPa;
12、溫 度:相對濕度為0~**RH;
13、容積變化量:<0.16cm3;
14、阻尼(階躍響應):充矽油時,一般在0.2s到1.67s之間連續可調。
二、技術參數
(不帶遷移,在標準工作條件下,充矽油,316不鏽鋼隔離膜片)
1、準確度:±0.1%(智能型)、±0.25%、±0.5%;
2、死區:無(≤0.1%);
3、穩定性:六個月內不超過最大量程的基本誤差值;
4、振動影響:在任意軸上,振動頻率為200Hz;
5、電源影響:小於輸出量程的0.005%V;
6、負載影響:電源如果穩定,則負載沒有影響;
7、安裝位置影響:最大可產生0.24kPa 的零點誤差。
產品選型
/ product selectionHY-3851/3351/3151差壓變送器 | 說明 | ||||||||
量程範圍 | 2 | 0~0.125-1.5KPa | |||||||
3 | 0~1.3-7.5KPa | ||||||||
4 | 0~6.2-37.4 KPa | ||||||||
5 | 0~31.1-186.8 KPa | ||||||||
6 | 0~117-690 KPa | ||||||||
7 | 0~345-2068 KPa | ||||||||
8 | 0~1170-6890 KPa | ||||||||
9 | 0~3450-20680 KPa | ||||||||
0 | 0~6890-41370 KPa | ||||||||
輸出 | E | 4-20mADC | |||||||
F | 智能式Hart協議 | ||||||||
J | 4-20mADC為輸入壓力平方根 | ||||||||
接液零件材料 | 法蘭接頭 | 排氣/排氣閥 | 隔離膜片 | 灌充液體 | |||||
22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 | |||||
23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | 矽油 | |||||
24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | 矽油 | |||||
25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | 矽油 | |||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 矽油 | |||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | 矽油 | |||||
44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 矽油 | |||||
附加功能 | M1 | 0-100%線性指示表 | |||||||
M2 | 0-100%平方根指示表 | ||||||||
M3 | 31/2液晶數字顯示 | ||||||||
不帶表頭 | |||||||||
B1 | 管裝彎安裝板 | ||||||||
B2 | 板裝彎安裝板 | ||||||||
B3 | 管裝平安裝板 | ||||||||
不帶安裝板 | |||||||||
D1 | 排泄閥在壓力室上部 | ||||||||
D2 | 排泄閥在壓力室下部 | ||||||||
C1 | 1/2-14NPT引壓接頭後部焊Ф14引壓管 | ||||||||
C2 | M20×1.5丁字形陽螺紋連接頭 | ||||||||
C3 | M20×1.5丁字形陽螺紋連接塊另加丁字形接頭 | ||||||||
C4 | 1/2-14NPT錐管陰螺紋連接頭 | ||||||||
d | 隔爆型ExdⅡBT4 | ||||||||
i | 本安型iaⅡCT6 | ||||||||
靜壓1MPa | |||||||||
靜壓4MPa | |||||||||
H1 | 靜壓10MPa | ||||||||
H2 | 靜壓14MPa | ||||||||
H3 | 靜壓25MPa | ||||||||
H4 | 靜壓32MPa |
