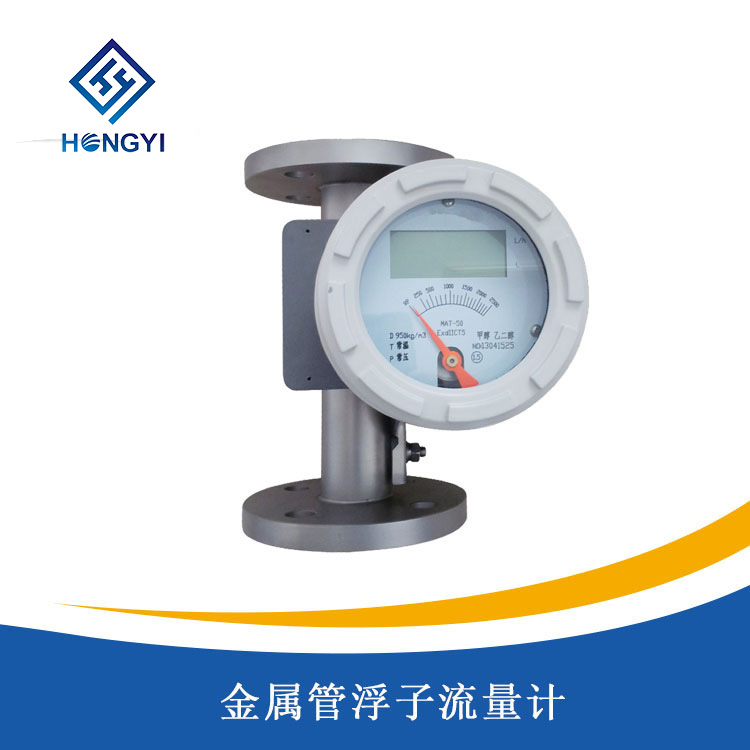

金屬管浮子流量計

產品概述
/ product introduction產品簡介
/ product introduction金屬管浮子流量計采用變麵積式測量原理,測量部件由一個錐形測量管和浮子組成,浮子能在錐形測量管中自由的上下移動,改變管道中的流通麵積, 隨著流量大小的變化,浮子在測量管中的垂直位置也發生相應的變化,通鋼管過磁傳遞係統將浮子的位置傳遞到指示器的刻度盤上,指示流量值的大小。適用於測量液體,氣體。全金屬結構,有指示型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。具有0-10mA,4-20mA的標準模擬量信號輸出和現場指示。累積,數字通訊,現場修改測量參數,不同的供電方式功能,帶有磁性過濾器和特殊規格品種。廣泛應用於,石油、化工、發電、製藥、食品、水處理等複雜,惡劣環境條件及各種介質條件的流量測量過程中。
產品特點
/ product characteristic●采用獨立概念設計的測量管指示器;
●可選擇不鏽鋼、哈氏合金、鈦材、PTFE材料測量係統;
●低壓力損失設計;
●適用於小口徑和低流速介質流量測量;
●工作可靠,維護量小,壽命長;
●對於直管段要求不高;
●較寬的流量比10:1,特殊型20:1;
●適用於小口徑和低流速介質流量的檢測;
●可同時顯示瞬時流量和累計流量;
●雙行大液晶顯示,可選現場瞬時/累積流量顯示,可帶背光;
●單軸靈敏顯示;
●非接觸磁耦合傳動;
●全金屬結構,適於高溫、高壓和強腐蝕性介質;
●可用於易燃、易爆危險場合;
●可選二線製、電池、交流供電方式;
●帶有數據恢複,數據備份及掉電保護功能。
技術參數
/ technical parameters1、技術參數
測量範圍 | 水:2.5~100000L/h |
空氣:0.07~3000m³/h | |
量程比 | 10:1(DN≤100mm) |
5:1 (DN≤100mm) | |
精度等級 | 標準型1.5級,特殊訂貨可達1.0級 |
最大工作壓力 | DN15、DN25、DN40、DN50~4.0MPa |
DN80、DN100、DN150~1.6MPa | |
介質溫度 | 普通型:-40℃~100℃ |
高溫型:-80℃~250℃ | |
內襯F46氟塑料:-40℃~+80℃,內襯PFTE-40℃~+120℃ | |
環境溫度 | 指針式:-40℃~+65℃ |
智能型:-25℃~+65℃ | |
連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
電氣接口 | M20×1.5(特殊要求可做) |
防護等級 | IP65 |
防爆等級 | 本安:ExibIICT4(配LB987S安全柵) 隔爆:ExdIIBT4 |
介質粘度 | DN15≤5Mpa.s DN25~150≤5Mpa.s |
測量管材質 | 304不鏽鋼 316不鏽鋼,304或316L不鏽鋼內襯FTFE或F46 |
浮子材質 | 304或316(不鏽鋼);FTFE或F46 |
2、外形尺寸
口徑/壓力 | 尺寸 | Φd3 | Φk | Φd2 | b | f | L | h |
15/4.0 | 95 | 45 | 65 | 4xΦ14 | 16 | 2 | 250 | 85 |
25/4.0 | 115 | 68 | 85 | 4xΦ14 | 18 | 2 | 250 | 85 |
50/4.0 | 165 | 102 | 125 | 4xΦ18 | 20 | 3 | 250 | 85 |
80/1.6 | 200 | 138 | 160 | 8xΦ18 | 20 | 3 | 250 | 85 |
100/1.6 | 220 | 162 | 180 | 8xΦ18 | 20 | 3 | 250 | 85 |
125/1.6 | 250 | 188 | 210 | 8xΦ18 | 22 | 3 | 400 | 85 |
150/1.6 | 285 | 218 | 240 | 8xΦ22 | 22 | 3 | 400 | 85 |
產品選型
/ product selection1、選型表
管道口徑 | 結構形式 | 接液材質 | 附加結構 | |||
A | B | 介質流向 | C | D | ||
DN15 | Y10 | 下進上出 | RRO | 0Cr18Ni12Mo2Ti | F | 防腐型 |
DN25 | Y20 | 橫進橫出 | RR1 | 1Cr18Ni9Ti | T | 夾套型 |
DN50 | Y30 | 同側進出 | RP | (聚四氟乙烯) | Z | 阻尼型 |
DN80 | Y40 | 異側進出 | Ti | (鈦合金) | G | 高溫型 |
DN100 | Y50 | 底側進出 | RL | 316L | Y | 高壓型 |
DN125 | B | 防爆型 | ||||
DN150 |
2、流量範圍
耐腐通徑 | 普通通徑 | 測量範圍 | 最大壓力損失 | ||
DN(mm) | DN(mm) | 空氣20℃ m3/h | 水(20℃)(L/h) | 空氣(KPa) | 水(KPa) |
15 | 15 | 0.05-0.5 | 1.6-16 | 7 | 6.4 |
0.07-0.7 | 2.5-25 | 7.1 | 6.5 | ||
0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
0.40-4.0 | 16-160 | 8 | 6.8 | ||
0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
1.00-10 | 40-400 | 10 | 8.6 | ||
1.60-16 | 60-600 | 14 | 11.1 | ||
25 | 80-800 | 14 | |||
25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
4.50-45 | 160-1600 | 8.8 | 8 | ||
7.00-70 | 250-2500 | 12 | 10.8 | ||
11-110 | 400-4000 | 19 | 15.8 | ||
50 | 500-5000 | 16.2 | |||
50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
25-250 | 1000-10000 | 10.4 | 11 | ||
80 | 40-400 | 1600-16000 | 12.6 | 17 | |
80 | 50-500 | 2000-20000 | 15.5 | 6.3 | |
100 | 75-750 | 2500-25000 | 17.2 | 8.1 | |
100 | 100-1000 | 4000-40000 | 9.5 | ||
125 | 160-1600 | 6000-60000 | 10 | ||
125 | 250-2500 | 8000-80000 | 16 | ||
150 | 10000-100000 | 20 | |||
300-3000 | 12-120m3/h | 20 | |||
400-4000 | 15-150m3/h | 25 |
3、安裝規範
①金屬管浮子流量計使用範圍很廣,而且結構簡單,安裝方便。在安裝的時候不需要太注意安裝的方式,安裝位置等等,其實這個想法是錯誤的
②正確的安裝才能帶來最好的工作效率和安全保障;
③對於安裝的場地,就應該要謹慎,一定要選擇合適的場所,切忌選擇高溫熱源及強烈震動等不利場合;
④安裝時,注意把傳感器在水平管道的位置,不要忽視了這點,一般都要側裝;
⑤關於安裝時傳感器還有一個重點,就是層管道需要是保溫的;
⑥為便於檢修和更換流量計,在儀表安裝時需接旁道管路;
⑦通常情況下,對於上下遊正確的安裝,千萬要確保它一定要有充足的直管段;
⑧當被測介質較髒時,應及時清洗管子與浮子;
⑨流量計垂直安裝,所測流體自下而上經流量計,進出口保證有5倍儀表口徑的直管段,對於新安裝的管路,流量計安裝前應將管道衝洗幹淨;
⑩在流量計上遊應安裝閥門,在下遊5~10倍儀表口徑處安裝流量調節閥。對於小口徑儀表在上遊應安裝過濾器,若被測介質中含有磁性物質,則應在流量計前安裝磁過濾器。
