威力巴流量计

发布时间:2023-03-01

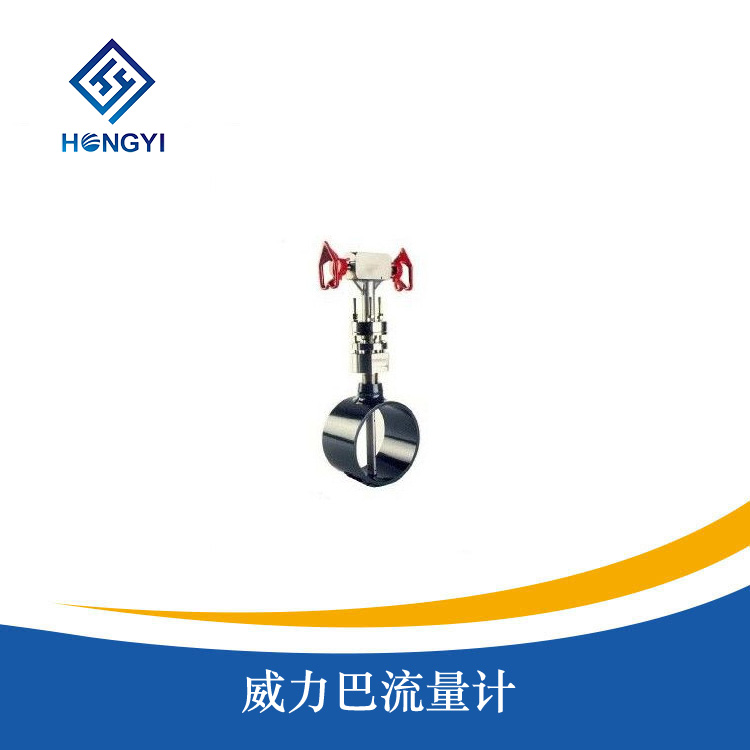

威力巴流量计

产品概述

/ product introduction
最先进的差压式流量测量技术威力巴采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。

产品简介

/  product introduction

一、概述
威力巴流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表 , 由 一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统 , 也可与控制系统或计算机联网 , 进行流体流量测量与控制。威力巴传感器集中地反映均速管流量传感器的先进成果。传感器形状如子 弹头 , 符合流体动力学原理 , 能产生稳定的差压信号 , 强度高、不渗漏、防堵塞。


产品特点

/  product characteristic

1、差压信号稳定,测量精度高,防堵设计;

2、一体化双腔结构,强度高,适用高温高压的场合;

3、应用范围广泛,适应各种尺寸的圆管和方管;

4、压损小、能耗低,免维护;

5、探头设计新疑、结构独特;

6、可带温度、压力测量,进行密度补偿;

7、开孔小、安装方便,直管段要求低,可在线带压安装和检修。

技术参数

/  technical parameters

1、威力巴流量测量系统性能指标
测量精度:± 1% 重复精度:± 0.1%
适用压力:0~40MPa 适用温度:- 180℃~+ 550℃
测量上限:取决于探头强度测量下限:取决于测量最小差压要求
量 程 比:大于10∶1
适用管径:38mm~9,000mm 圆管、方管
适用介质:满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
威力巴的使用范围及其广泛,它大量用于各种气体、液体和蒸
汽的测量,以下为典型应用介质。

气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体

产品选型

/  product selection


型号

HY-VR620

HY-VR610

HY-VR600

通径范围

50~2000mm

50~2000mm

12~50mm

适用介质

空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液;饱和蒸汽、过热蒸汽(配有冷凝器)等气体、液体、蒸汽

压力范围

通常0~25MPa 特殊40MPa通常0~16MPa 特殊25MPa通常0~10MPa

温度范围

通常-50~450℃ 特殊700℃通常-50~450℃ 特殊550℃通常-50~300℃

量程比

大于10:1

大于10:1

大于5:1

最小流速

气体≥4.5m/s 液体≥0.6m/s 蒸汽≥9m/s气体≥10m/s 液体≥1m/s
蒸汽≥12m/s

测量精度

±1%

±1%

±1%

重复性

±0.1%

±0.1%

±0.1%

安装支架
联接方式

法兰联接

螺纹杆联接

采用端法兰或螺纹接头与管道联接
