浮球液位控製器

發布時間:2023-02-27
浮球液位控製器

產品概述

/ product introduction
UQK係列浮球液位控製器適用於工業過程中的各種敞口或受壓容器的液位控製。當液位上升至高限時或下降至低限時,控製器開關動作並發出控製報警信號或控製泵、閥的開閉。UQK係列浮球液位控製器由浮球組件,行程開關組件及外殼組成。一對板性械斥的磁鋼分別安裝在浮球端部和行程開關組件上。當浮球在動作界限內隨液位變化而上下升降時,其端部的磁鋼也隨之上下擺動,通過非導磁的外殼推動行程開關組件上磁鋼運動,從而使輸出的觸點相應接通或斷開,控製後級信號裝置發出光或聲的信號。當浮球隨液位升降時,隻有其處於動作界限上、下兩個板限位置時,輸出觸點才會接通或斷開,而在升降過程中無任何信號產生。控製器的浮球用1Gr18Ni9Ti不鏽鋼製成。控製器的浮球組件與行程開關組件是互為隔離的,因此避免了一般液位儀表容易滲漏等缺陷。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

1、產品簡介

UQK係列浮球液位控製器適用於工業過程中的各種敞口或受壓容器的液位控製。當液位上升至高限時或下降至低限時,控製器開關動作並發出控製報警信號或控製泵、閥的開閉。UQK係列浮球液位控製器由浮球組件,行程開關組件及外殼組成。一對板性械斥的磁鋼分別安裝在浮球端部和行程開關組件上。當浮球在動作界限內隨液位變化而上下升降時,其端部的磁鋼也隨之上下擺動,通過非導磁的外殼推動行程開關組件上磁鋼運動,從而使輸出的觸點相應接通或斷開,控製後級信號裝置發出光或聲的信號。當浮球隨液位升降時,隻有其處於動作界限上、下兩個板限位置時,輸出觸點才會接通或斷開,而在升降過程中無任何信號產生。控製器的浮球用1Gr18Ni9Ti不鏽鋼製成。控製器的浮球組件與行程開關組件是互為隔離的,因此避免了一般液位儀表容易滲漏等缺陷。

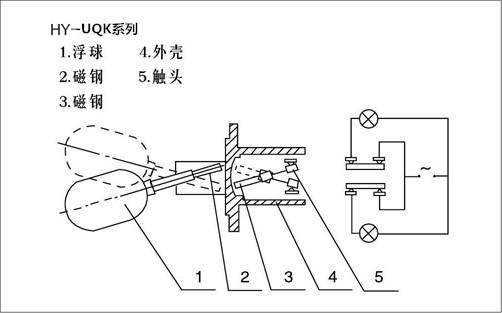

2、結構原理

浮球液位控製器由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時,浮球隨之升降,從而使端部磁鋼上、下擺動。根據磁鋼同性相斥原理,使安裝在殼內的磁鋼反向擺動,動觸點在靜觸頭1-1與2-2間接通或斷開。



產品特點

/  product characteristic

●結構簡單,安裝方便,維護費用低;

●體積小、速度快、使用壽命長;

●適用範圍廣,安裝形式多樣;

●多點控製;

●無源器件,性能穩定可靠,抗幹擾能力強 ;

●與電子開關相比,它有抗負載衝擊能力強;

●多種材質可以選擇,適合多種場合使用;

●浮球液位開關使用磁力運作,無機械連接件,運作簡單可靠。


技術參數

/  technical parameters

●工作壓力:4.0MPa標準型   6.4MPa特殊型;

●工作溫度:-40~150℃;

●介質密度:≥0.65g/cm3;

●觸點容量:220VAC/DC 150W;

●材質:接液部分1Cr18Ni9Ti防爆殼ZL102油漆噴塗;

●連接法蘭:采用化工部HG20592~20635,-97;

●法蘭標準:PN按所選壓力等級。

UQK-01DN80

UQK-02DN80

UQK-03DN80(用戶自配大小頭法蘭)

UQK-04DN40

●出線口:M20x1.5(內螺紋)

●防爆標誌: 隔爆型:ExdIIBT4    本安型:ExibIICT4


產品選型

/  product selection

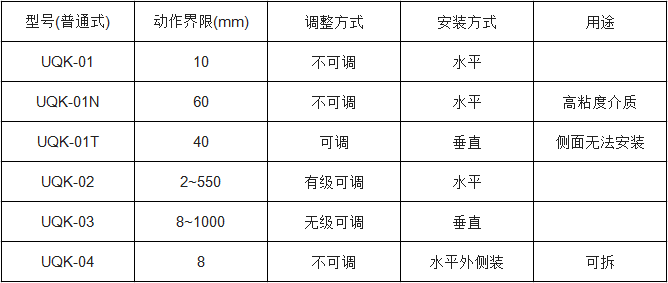

1、型號規格

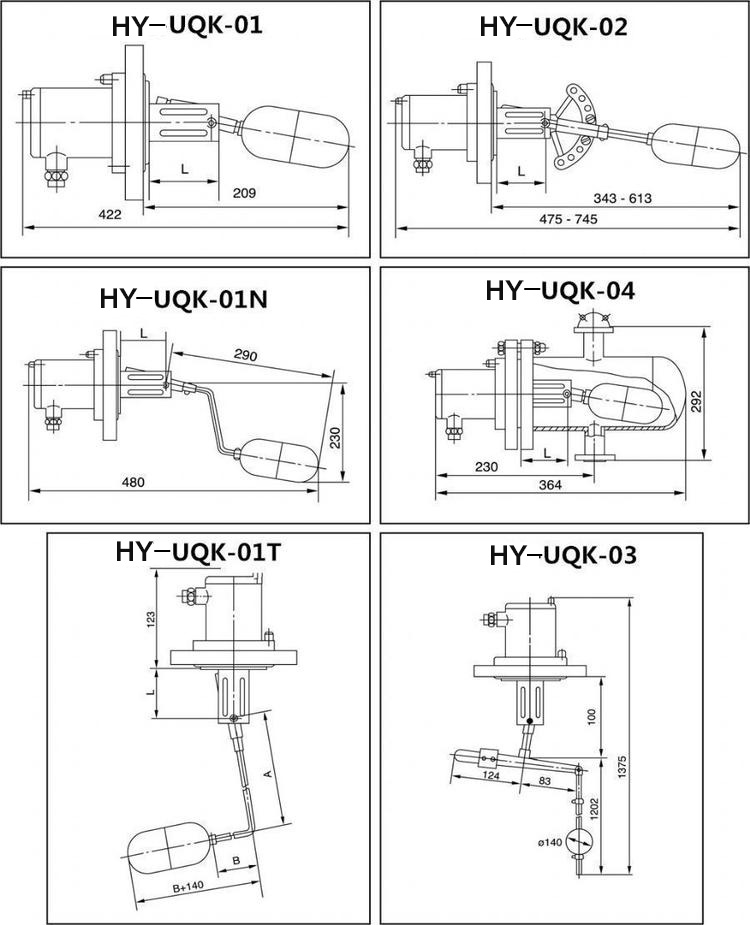

浮球液位控製器(圖2)



2、使用須知

●安裝時注意螺栓孔方位,且用戶配凹麵法蘭。

●接線應采用外徑10mm五芯橡皮套軟線或橡皮電纜,其中一芯為內接地線。另四芯供一對常開常閉觸點連線。所有接線端子均應接觸良好,出線螺帽,要妥善壓緊,以防引線鬆脫。

●各防爆結合麵,不準有劃痕,碰傷,並不可塗油漆,但允許塗少量潤滑油或防鏽油脂。

●操作時應嚴格遵守防爆電氣設備使用規程,確保安全。

●被測介質液麵的波動頻率不能太大和不應含有導磁雜質。

3、訂貨須知(訂貨時請提供下列數據)

●控製器型號規格;

●工作壓力;

●工作溫度;

●防爆要求;

●需配儲罐上的凹麵法蘭請在訂貨時注明。
