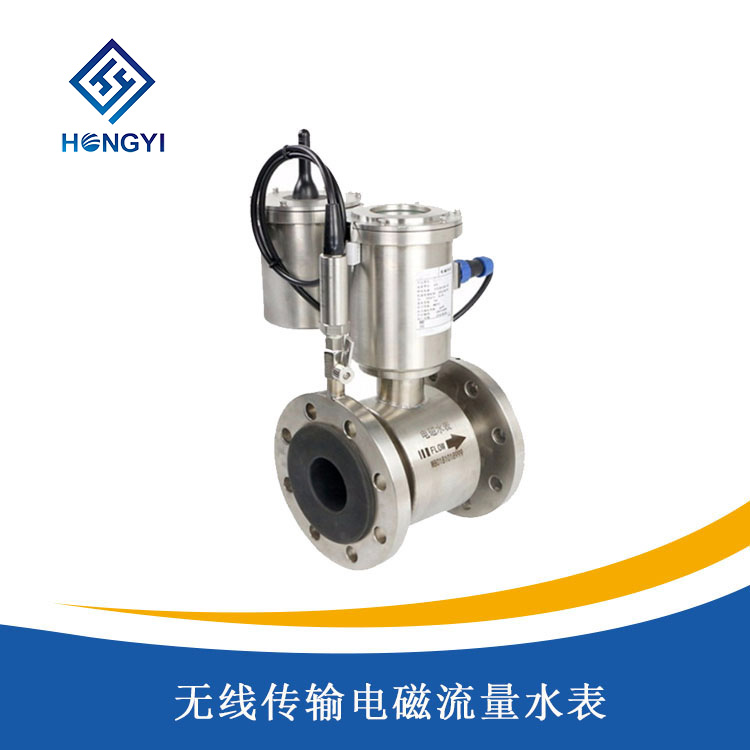

無線傳輸電磁流量水表

產品概述
/ product introduction產品簡介
/ product introductionLDW型無線傳輸電磁流量水表是一款電池供電的電磁感應水表。在不影響精度和性能的情況下,電池供電的LDW無線傳輸電磁流量水表可以安裝到任何地方,而不需要主電源,它是特地為例如取水,管網分配、計量收費和灌溉等單獨的水應用而設計的,它具有智能信息和高測量性能,易於安裝又節省用戶投資,給用戶帶來一種全新的用表體驗。LDW直讀型電磁水表,現場顯示瞬時流量與累積流量,采用電池供電,無需外電,選用高清液晶屏,計量直觀,便捷,免維護。廣泛應用於二級供水管網、大用水戶、分區計量、管網漏耗監控等水量的監控計量。
產品特點
/ product characteristic●安裝簡單-可將本儀表埋入地下或安裝在井中。 IP 68 (NEMA 6P) 的設計不受儀表在管道任何安裝位置的 影響,並且不需要配用過濾器;
●壓力損失低-直通的測量管確保壓力損失小,即使在高流速時也一樣。 可以降低整個網絡係統的壓力,這有助 於防止泵站壓力過高,導致管道破裂和泄漏;
●雙向測量-僅使用一台儀表即可實現雙向流量測量;
●零維護-采用無運動部件設計,並且電池壽命可達6年;
●智能型儀表-僅使用一台儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
技術參數
/ technical parameters1、技術參數
供電電源 | 水表與發訊單元分別采回獨立電池供電 |
通訊輸出 | 無 |
信號發訊 | GPRS |
2、技術規格
傳感器 | |||
型號 | LDW型無線傳輸電磁流量水表 | ||
連接方式 | 法蘭式(GB/T9119-2010) | ||
測量參數 | 瞬時流量、累積流量、壓力(選配) | ||
口徑 | DN50-DN300 | ||
壓力等級(MPa) | 1.0MPa至4.0MPa(按口徑分) | ||
襯裏材料 | 橡膠 | ||
電導率 | ≥20μs/cm | ||
電極 | 不鏽鋼316L | ||
防護等級 | IP68 | ||
溫度 | 介質溫度:0℃~+70℃ | ||
環境溫度:-25℃~+70℃ | |||
存儲溫度:-40℃~+70℃ | |||
外殼材料 | 不鏽鋼 | ||

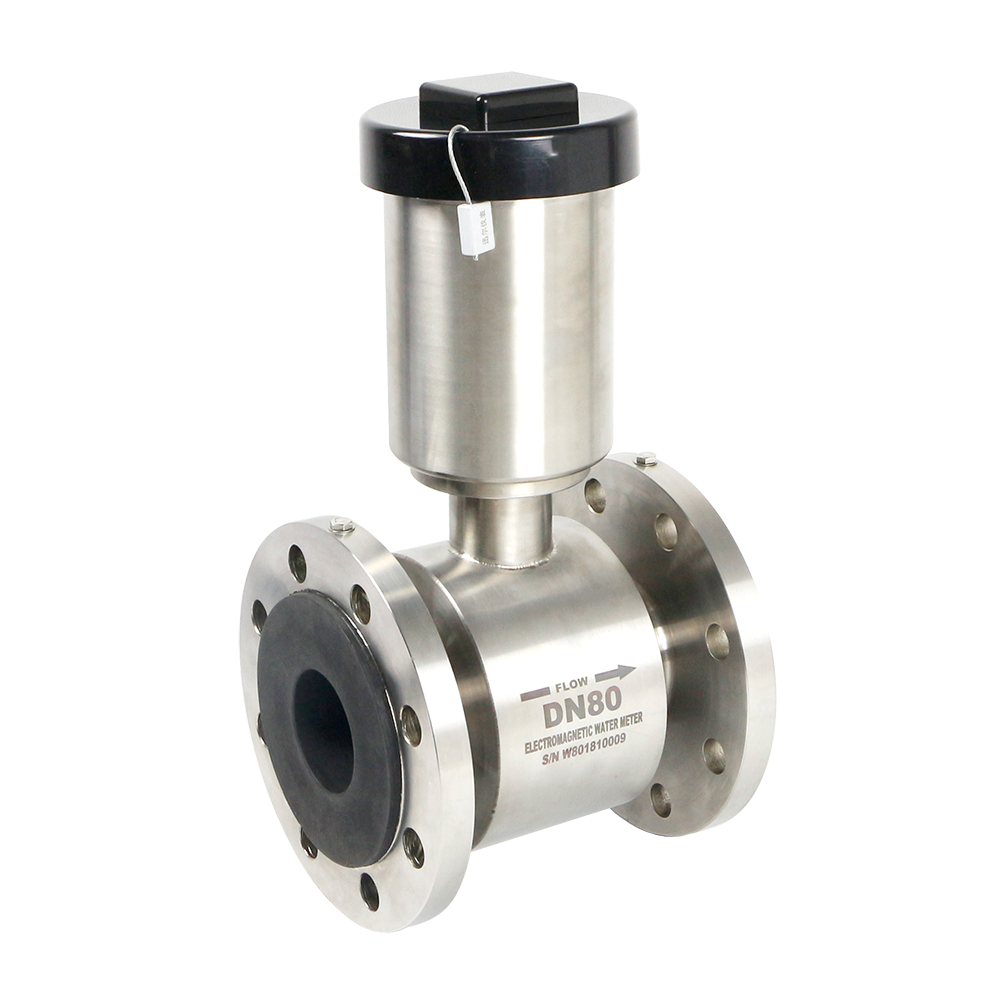

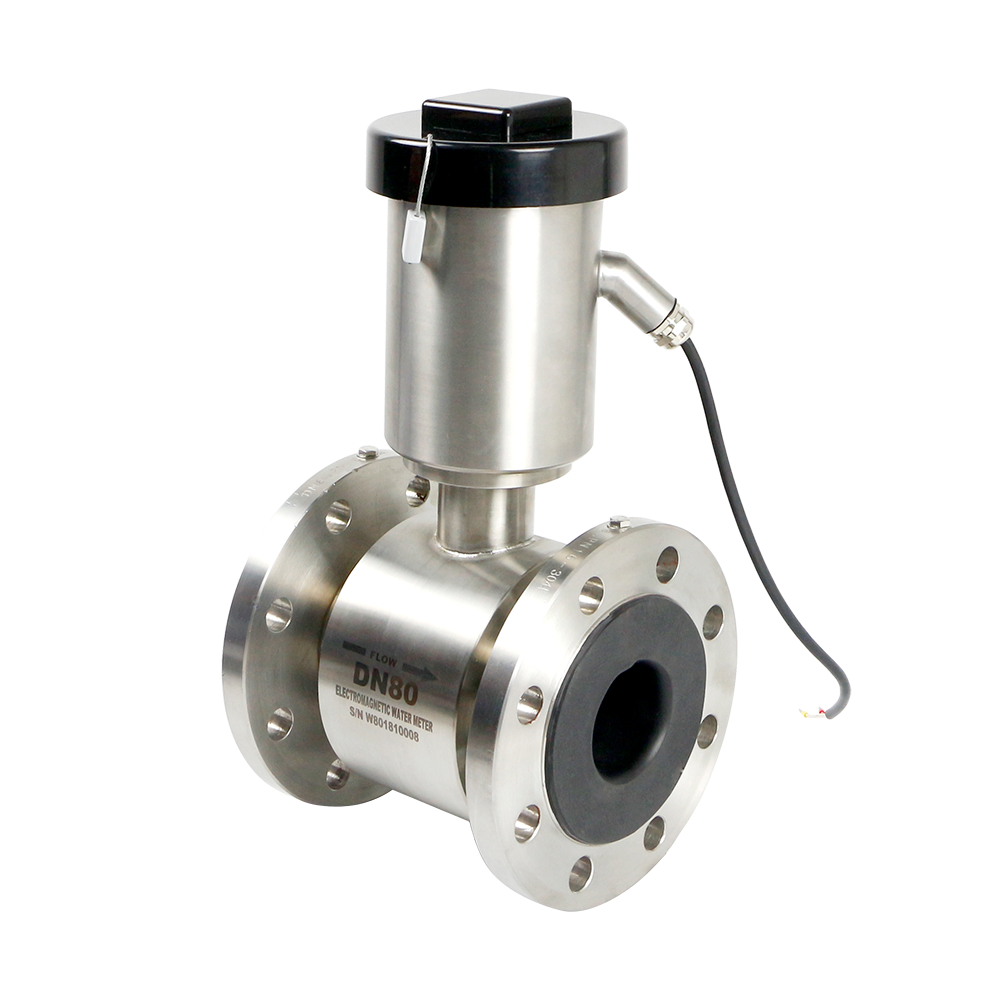

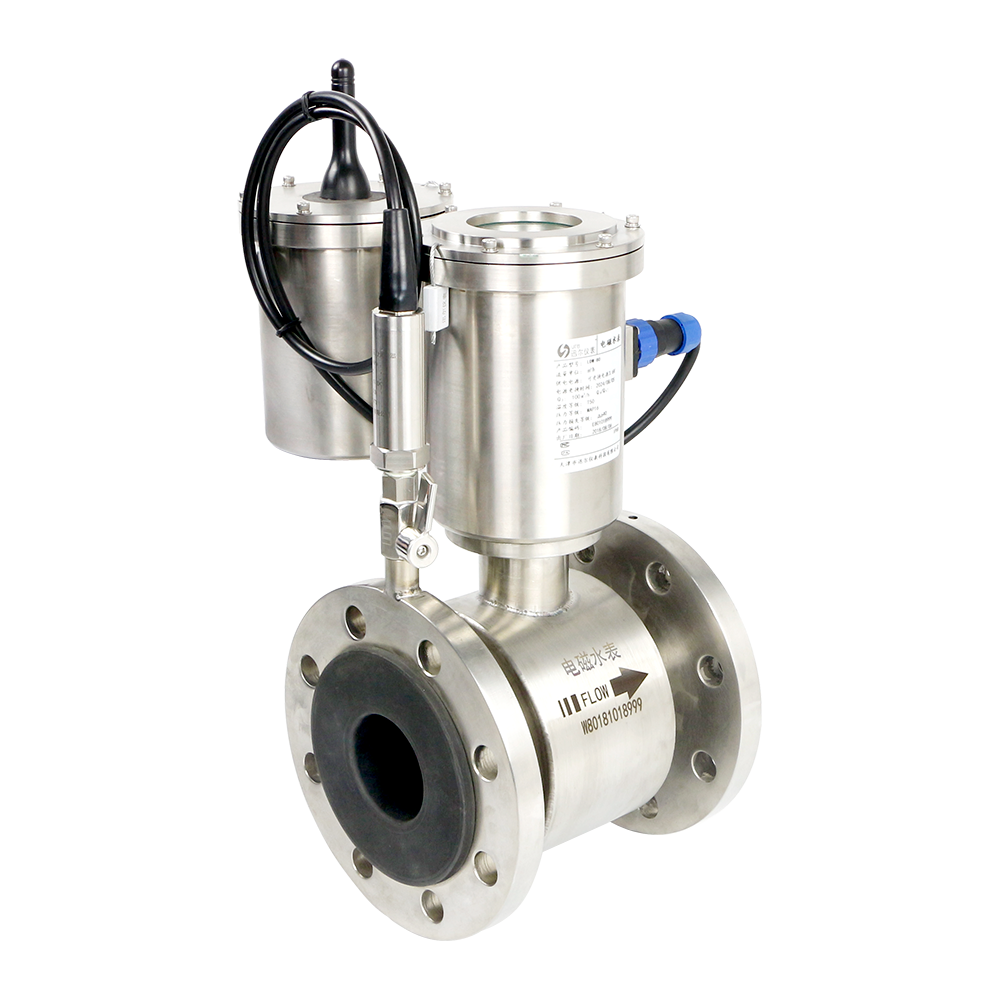

轉換器 | ![]() | ![]() | ![]() |
防護等級 | IP68 | ||
測量範圍 | 0m/s至±15m/s連續可測 | ||
測量精度 | 2級或1級,執行標準GB/T778-2007 | ||
供電方式 | 內置3.6V鋰電池 | ||
內置鋰電池壽命 | 通訊電池:1.5年~6年(實驗室內測試結果,會因環境和溫度變化,受通信方式和頻率影響) | ||
勵磁頻率 | 鎖定狀態:6.25HZ;測試狀態:1/15HZ | ||
正/反向流量測量 | 正流量時流向與流向標的方向一致,負流量時流向與將流向標的方向相反 | ||
顯示方式 | 多種顯示方式,9種組合,顯示瞬時流量,正,負累計流量,淨流量等 | ||
顯示和控製 | 數據可通過四個光電按鍵輸入,十位顯示累計流量(精確到小數點三位),五位顯示瞬時流量(精確到小 | ||
數點二位),可自動調節精度,可顯示儀表診斷及報警狀態,用戶密碼控製,菜單式設置參數 | |||
輸出方式 | GPRS通訊,RS485 | ||
報警功能 | 報警狀態顯示,傳感器故障,轉換器故障,電池欠壓,空管,測量狀態報警,輸出報警等 | ||
壓力傳感器 | |||
壓力範圍 | 0MPa-1.0MPa | ||
供電電源 | 3.6V鋰電池 | ||
環境溫度 | -25℃-85℃ | ||
響應時間 | 2ms | ||
精度 | 線性,遲滯及重複性之和<+/-0.3%fs | ||
外殼 | 不鏽鋼 | ||
特別說明 | 應避免引壓管內水結冰損壞壓力傳感器,北方地區要把壓力傳感器安裝管道上,並做好保溫措施 | ||
連接螺紋尺寸 | 1/2或4分 |
產品選型
/ product selection與同類產品對比
產品名稱 | 電磁水表 | 超聲波水表 | 機械水表 | 說明 |
始動流量 | 低 | 低 | 高 | "高";代表小流量無法計量 |
測量範圍 | 寬 | 寬 | 窄 | "窄"代表小流量計量不準 |
長期測量精度 | 穩定 | 換能器疲勞 | 磨損 | "換能器疲勞""磨損"代表長期運行容易出現負偏差 |
長期可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
氣泡對測量精度影響 | 較小 | 較大 | 較小 | "較大"代表影響計量精度 |
直管段要求 | 低 | 較高 | 較高 | "較高"代表當直管段不夠時影響測量精度 |
遠傳數據 | 準確 | 準確 | 可能誤讀 | "誤讀"代表讀取的數據可能與實際不符 |
功耗 | 較高 | 較低 | 基本不需要供電 | "較低"代表鋰電池壽命相對較長 |
可靠性 | 高 | 較高 | 較低 | "較低"代表容易出現故障 |
價格 | 高 | 較高 | 較低 |
