便攜式超聲波流量計

發布時間:2023-03-01

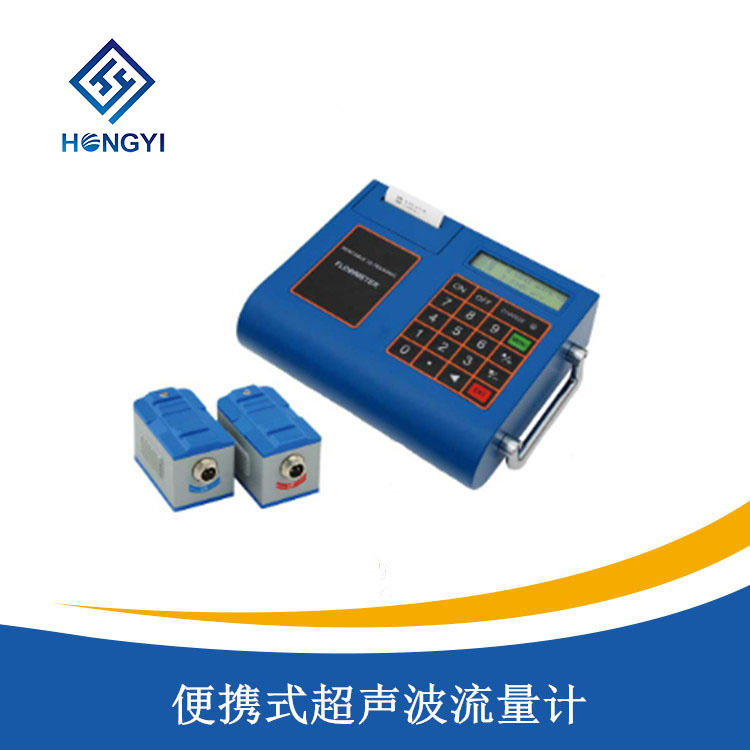

便攜式超聲波流量計

產品概述

/ product introduction
便攜式超聲波流量計用於測量各種能夠傳導超聲波的單一均勻的液體的流量及熱量。便攜式超聲波流量計采用非接觸測量方式,測量範圍大,沒有活動機械部件,不受係統的壓力和惡劣環境的影響,已成功應用於水、純水、海水、汙水、化工液體、江河水、燃料油等流體的計量工作中。便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁,即可完成對流量的測量,方便準確。內置打印機和SD卡存儲器,可即時或定時打印設定的測量值。 廣泛應用於自來水、供暖、水利、冶金、化工、機械、能源等行業。可以用做監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測,是流量及時檢測可選的工具儀表。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

一、產品概述

便攜式超聲波流量計用於測量各種能夠傳導超聲波的單一均勻的液體的流量及熱量。便攜式超聲波流量計采用非接觸測量方式,測量範圍大,沒有活動機械部件,不受係統的壓力和惡劣環境的影響,已成功應用於水、純水、海水、汙水、化工液體、江河水、燃料油等流體的計量工作中。便攜式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁,即可完成對流量的測量,方便準確。內置打印機和SD卡存儲器,可即時或定時打印設定的測量值。 廣泛應用於自來水、供暖、水利、冶金、化工、機械、能源等行業。可以用做監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測,是流量及時檢測可選的工具儀表。

二、工作原理

當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化、,其傳播時間的變化正比於液體的流速。零流量時,兩個傳感器發射和接收聲波所需的時間相同(可實際測量零流量的技術),液體流動時,逆流方向的聲波傳輸時間大於順流方向的聲波傳輸時間。

其關係符合下麵表達式:

便攜式超聲波流量計(圖1)

其中:

θ:束與液體流動方向的夾角                M :聲束在液體中的直線傳播次數

D:管道內徑                              Tup:聲束在正方向上的傳播時間

Tdown:聲束在逆方向上的傳播時間          ΔT=Tup-Tdown


產品特點

/  product characteristic

●測量精度:優於1%;

●重 複 性:優於0.2%;

●工作電源:220VAC標配或是110VAC選配;

●電池:內置鎳氫充電電池可連續工作24小時;

●安裝方式:外縛式傳感器的安裝簡單容易,操作簡單、方便;

●顯示:2行漢字同屏顯示瞬時、累積流量、信號狀態等;

●通訊協議:MODBUS協議,兼容國內其它廠家同類產品通訊協議;

●打印輸出:內置熱敏一體式打印機,實現及時或定時打印;

●其它功能:自診斷,提示當前工作狀態是否正常。

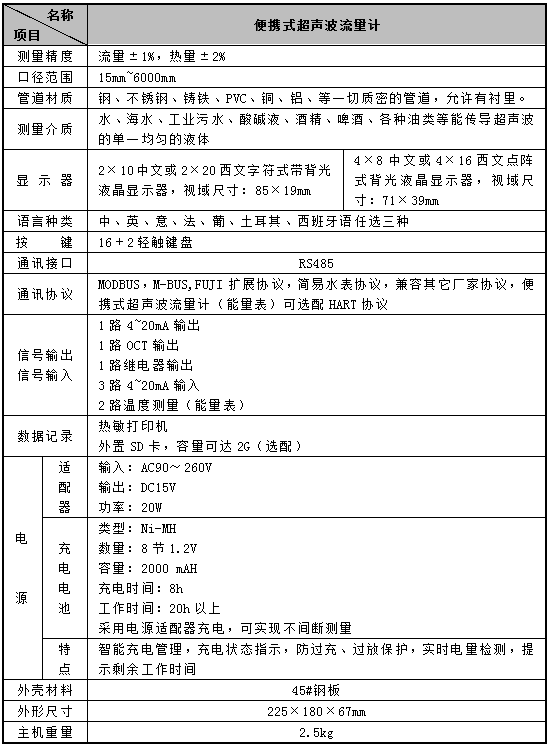

技術參數

/  technical parameters

便攜式超聲波流量計(圖2)

產品選型

/  product selection

一、便攜式超聲波流量計外形

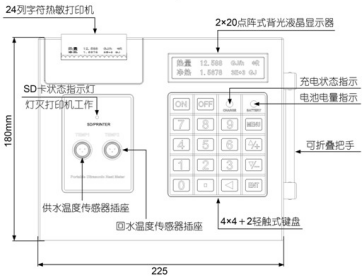

1、正麵視圖

便攜式超聲波流量計(圖3)

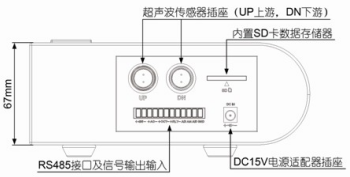

2、側視圖

便攜式超聲波流量計(圖4)

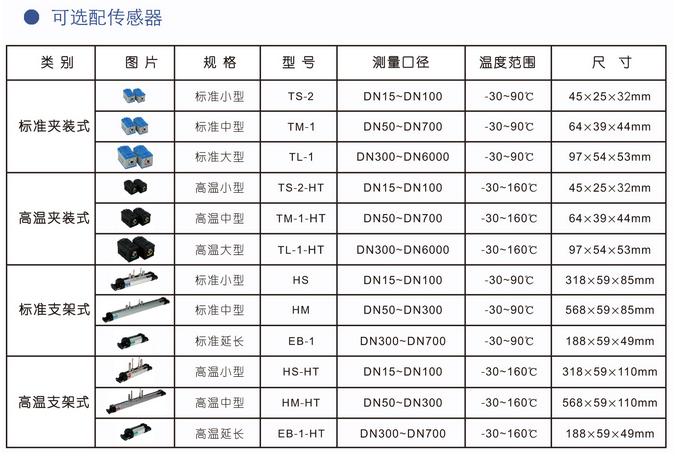

二、可選配件
便攜式超聲波流量計(圖5)

三、訂購須知:

訂購便攜式超聲流量計時請提供下列參數:

●被測介質名稱:管徑範圍;
●工作壓力:最高承受壓力;
●工作溫度:測量液體的低、高溫度;

●材質要求:接液材質,如不知道用哪種材質,可以向我們谘詢(一般裝液體的是什麽材質我們就可以用什麽材質);

●特殊要求:請在訂貨前詳細注明,如是否要帶遠傳等等。
