真彩無紙記錄儀

產品概述
/ product introduction產品簡介
/ product introductionHY-R3000真彩無紙記錄儀采用彩色無紙記載儀來采集、記載與顯現現場變送器的現場信號。如溫度信號;能夠采用USB數據轉存的方式,經過計算機中事前裝置好的數據剖析軟件,監測和評價曆史數據和曲線。具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控製相適應的特點。廣泛應用於化工、煉油、冶金、製藥、造紙、建材等各行業中。
HY-R3000真彩無紙記錄儀48路輸入(可組態選擇輸入:規範電壓、規範電流、熱電偶、熱電阻、頻率、毫伏等)。可帶18路報警輸出,12個變送輸出,RS232/485通訊接口,以太網接口,微型打印機接口和USB接口,SD卡插座;可提供傳感器配電;具有強大的顯現功用,實時曲線顯現,曆史曲線追想,棒圖顯現,報警列表顯現。人性化的外觀設計、圓滿的功用表現、牢靠的硬件質量、精深的製造工藝,使其具有更高的性價比。
產品特點
/ product characteristic●無筆、無紙記錄,日常維護工作量非常小,運行費用低;
●采用進口TFT 5.6 英寸320*240點陣圖形液晶顯示屏,高亮度LED背光永不黑屏,具有畫麵清晰、性能穩定、色彩絢麗、視角寬,使用壽命長等特點;
●采用高速、高性能32位ARM微處理器,畫麵響應時間小於0.2秒,可同時實現16路信號采集、記錄、顯示和12路報警;
●采用256M 大容量的FLASH閃存芯片存貯曆史數據,掉電永不丟失數據;
●可以組態顯示:工程位號、工程單位、流量累積;
●剪貼板的複製和粘貼功能方便用戶的參數設置;
●全隔離輸入,可同時輸入多種信號,無需更換模塊,通過軟件組態即可;
●顯示工程量數據的數值範圍更寬,可顯示4 位數值:-999~9999;
●12路繼電器報警輸出,具有閃光報警顯示,同時指示各路報警的下下限、下限、上限、上上限報警;
●支持外接微型打印機,手動打印數據、曲線,滿足用戶現場打印的需求;
●配備標準USB 接口,支持USB 1.1 、2.0 優盤,曆史數據轉存快捷方便;
●16 路溫壓補償,支持補償信號輸入、常數可選,提供多種補償模型,如過熱蒸汽,飽和蒸汽、壓力補償等常用補償模型;
●提供變送器+24VDC隔離配電,簡化了係統,節約了費用;
●標準串行通訊接口: RS485 和 RS232C , 支持Modbus RTU協議;
●采用開關電源,能在交流電源85VAC~265VAC、45~65HZ範圍內正常工作;
●儀表集成硬件實時時鍾,掉電情況下時鍾也能準確運行,更方便企業計量管理;
●全鋁密封外殼及內部屏蔽板,保證儀表在惡劣的環境中正常工作。
技術參數
/ technical parameters●屏幕: 5.6 英寸TFT真彩色圖形液晶顯示屏或藍色LCD、320*240點陣、LED背光;
●精度: 實時顯示:±0.2% F.S.;
●電壓輸入:0-5V、1-5V、0-20mV、0-100mV ( >1MΩ);
●電流輸入:0-10mA、4-20mA(阻抗250Ω);
●熱電阻: PT100、Cu50(要求三線電阻平衡,引線電阻<10Ω);
●熱電偶: S、B、K、T、E、J、F2;
●輸入規格:全隔離輸入,1~16通道信號輸入,通道間全隔離,隔離電壓大於1000V;
●記錄容量: 64/128/192/248MB(FLASH容量可選擇);
●隔離配電輸出: 變送器配電+24VDC,最多16路隔離配電,配電≤30mA/路;
●模擬量變送輸出:4-20mA;負載能力750Ω(最大);
●繼電器報警輸出:12路繼電器觸點輸出;
●集成硬件時鍾:掉電後也能準確運行;
●補償方式:一般氣體--溫度、壓力補償測量體積流量;
●斷電保護: 內置FLASH存儲器保護參數和曆史數據,斷電後可保存;
●供電電源: 85VAC-265VAC,45~65HZ;
●環境溫度: 0~50℃、避免日光直曬;
●環境濕度: 0~85%R.H;
●淨重:≤3.0Kg
產品選型

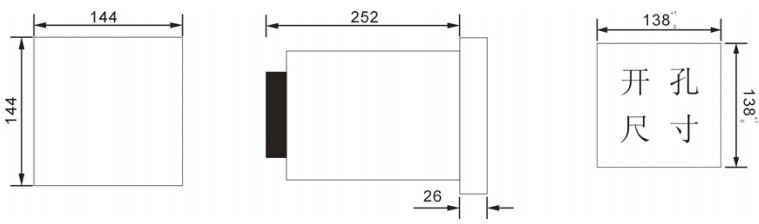

/ product selection1、外形尺寸

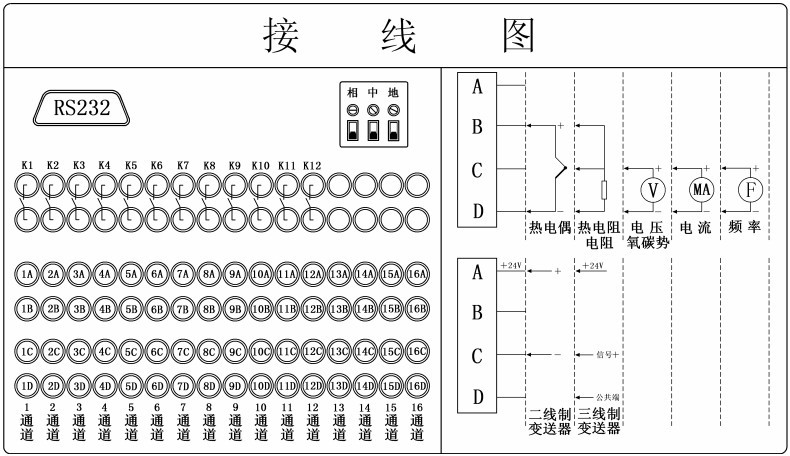

2、接線端子
3、輸入範圍
輸入 | 類型 | 量程範圍 |
電流 | 0~10mA、4~20mA | -999~9999℃ |
電壓 | 0~20mV、0~100mV、0~5V、 1~5V | -999~9999℃ |
熱電阻 | Pt100 | -99.9~850℃ |
Cu50 | -50.0~150℃ | |
電阻 | 0~400Ω | -999~9999℃ |
頻率 | 0~30kHz,(高電平:8.5~30V,低電平:0~4.5V) | 0~30kHz, |
熱電偶 | B | 250~1820℃ |
E | -148~1000℃ | |
J | -148~1200℃ | |
K | -148~1370℃ | |
S | -50~1760℃ | |
T | -40~400℃ | |
輻射高溫計 | F2 | 700~2000℃ |
