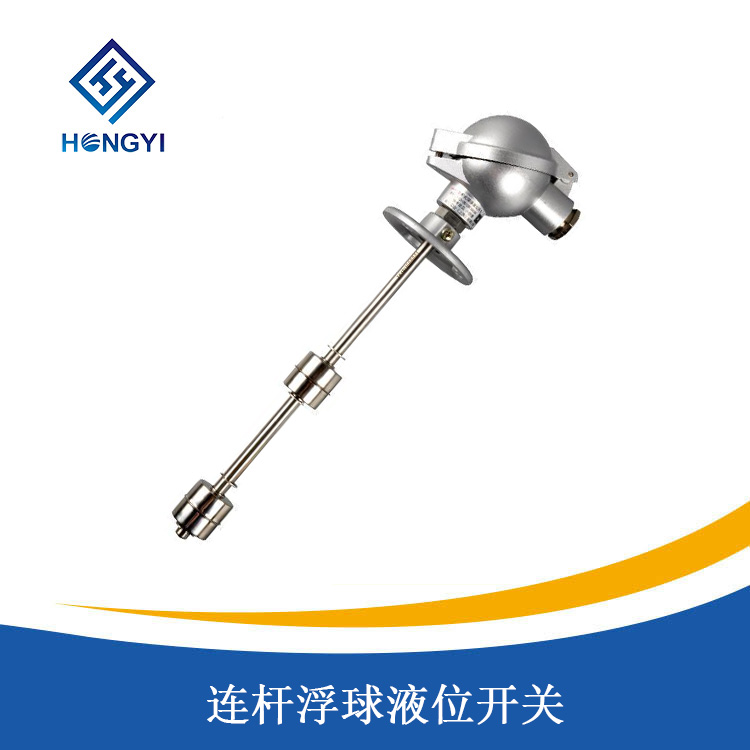

連杆浮球液位開關

產品概述
/ product introduction產品簡介
/ product introductionHY-UQK連杆浮球液位開關適用於對各種容器內液體的液體控製,當液位到達上、下切換值時,控製器觸點發出通斷開關式信號。 產品係列分防爆或非防爆兩大類,防爆型能用於易燃和易爆介質為1.2級及A、B、C組承壓容器的液位控製。 控製器不適用於對黃銅、不鏽鋼等材料有較強腐蝕作用以及含有導磁雜質的介質。
產品特點
/ product characteristic安裝方便,結構簡單
性能可靠
耐腐蝕、防爆
優勢分析
結構簡單:無任何可動或彈性元件,因此呆靠性極高,維護量極少。
安裝方便:內裝式結構尤其顯示出這一特點,無需任何專用工具。
調整方便:零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變,兩個調整互不影響。
用途廣泛;適用於高溫高壓、強腐蝕等介質的液位測量。
技術參數
/ technical parameters測量範圍 :L:0~6000mm內由用戶任意選擇。
輸出信號 :4~20mA DC
準確度 :±10mm
介質密度 :≥0.7g/cm
介質粘度 :≤1.25 St(1=10m/S)
工作溫度 :—40~+60℃
負載阻抗 :620Ω
供電電壓 :24VDC
出線口接頭:內螺紋M20×1.5
連接法蘭 :HG20592~20635-97 DN150 PN1.6、2.5MPa,其它法蘭標準如GB,HGJ,ANSI等用戶注明
防爆標誌 :隔爆型dIIBT4
浮球材料 :0Cr18Ni9,聚四氟乙烯
有效檢測範圍:0-0.2-20m
精 度 :0.5級、1級、1.5級
承壓範圍:負壓、常壓、高壓(32MPa以下)
工作溫度:-50~240℃
環境溫度:-20~75℃
適用介質:酸、堿、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號:4-20mA、二線製
供電電源:負載電阻 0-750Ω DC24V
固定方式:螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80
產品選型
/ product selectionHY-UQK-80 | 浮球液位開關 | |||||||||||
接液材質 | 工作溫度 | 工作壓力 | 基 本 型 式 | |||||||||
S | 標準型 | 不鏽鋼1Cr18Ni9Ti,304SS,316L | -30~120℃ | ≤2.5MPa | ||||||||
Y | 防腐型 | 聚丙烯PP | -30~80℃ | ≤0.4MPa | ||||||||
P | 耐腐型 | 聚四氟乙烯PTFE | -30~160℃ | ≤1.0MPa | ||||||||
- | A | 法蘭DN50,PN1.0/2.5 GH20592-97 注:(P)耐腐型不可用此規格 | 過 程 連 接 | |||||||||
B | 法蘭DN80,PN1.0/2.5 GH20592-97 | |||||||||||
C | 法蘭DN100,PN1.0/2.5 GH20592-97 | |||||||||||
D | 外螺紋:C2〞 注:(P)耐腐型不可用此規格 | |||||||||||
1 | 1個控製開關,1個浮球 | 控 製 點 數 | ||||||||||
2 | 2個控製開關,1(或2)個浮球 | |||||||||||
3 | 3個控製開關,3個浮球 | |||||||||||
4 | 4個控製開關,4個浮球 | |||||||||||
5 | 5個控製開關,5個浮球 | |||||||||||
N | N個控製開關,N個浮球 | |||||||||||
D | 隔爆型:d Ⅱ BT4 | 選項 | ||||||||||
E | 本安型:ib Ⅱ CT4 | |||||||||||
F | 配隔離安全柵 | |||||||||||
C | 配轉換放大器 | |||||||||||
-□ | 介質密度,單位g/cm3 | |||||||||||
-□ | 工作壓力:單位MPa | |||||||||||
-□ | 安裝高度,單位mm | |||||||||||
L1=mm,下下限,下降接通 | 注:根據控製點數,分別注明L1、L2、L3、L4的尺寸,單位mm,並注明是上升接通或下降接通 | |||||||||||
L2=mm,下限,下降接通 | ||||||||||||
L3=mm,上限,上升接通 | ||||||||||||
L4=mm,上上限,上升接通 | ||||||||||||
Ln=mm,上升接通或下降接通 | ||||||||||||
標記示例:UQK-80S-A4EF-1.2-2.5-2000,L1=1800mm下降接通,L2=1600mm下降接通,L3=400mm上升接通,L4=200mm上升接通。
注意事項
沒有指定的話,上上限、上限是隨液位上升時接通,下限、下下限是隨液位下降時接通而進行設定的。
使用於液體波動起伏大的場合時,為了防止誤動作的產生,請安裝防波動裝置。
浮球在上下移動時應暢通無阻,如果液體中含有異物,請不要選用浮球液位開關。
如果開關信號接入控製回路,建議與本公司生產的DF-1A轉換放大器一起使用。
