彩屏無紙記錄儀

發布時間:2023-02-28
彩屏無紙記錄儀

產品概述

/ product introduction
HY-R7000係列超薄彩屏無紙記錄儀1-16路輸入(可組態選擇輸入:標準電壓、標準電流、熱電偶、熱電阻、頻率、開關量、脈衝等)。可帶6路繼電器報警輸出,6路饋電輸出,4個變送輸出,RS232/485通訊接口可選擇,藍牙功能,GPRS功能以太網接口,微型打印機接口和USB接口;饋電輸出可以給傳感器供電;R7000係列彩屏無紙記錄儀集顯示、處理、記錄、報警等多功能於一身,可以采集、保存、分析各種工業過程中的重要數據,主要應用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理、水處理等各種工業現場,是替代傳統記錄儀的新一代無紙記錄儀。R7000彩屏無紙記錄儀具有強大的顯示功能,實時曲線顯示,曆史曲線追憶,棒圖顯示,報警列表顯示,掉電列表顯示。精致的外觀設計、人性化操作界麵、穩定的功能體現、可靠的硬件品質、精湛的製造工藝,使R7000彩屏無紙記錄儀具有更高的性能價格比。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-R7000係列超薄彩屏無紙記錄儀1-16路輸入(可組態選擇輸入:標準電壓、標準電流、熱電偶、熱電阻、頻率、開關量、脈衝等)。可帶6路繼電器報警輸出,6路饋電輸出,4個變送輸出,RS232/485通訊接口可選擇,藍牙功能,GPRS功能以太網接口,微型打印機接口和USB接口;饋電輸出可以給傳感器供電;R7000係列彩屏無紙記錄儀集顯示、處理、記錄、報警等多功能於一身,可以采集、保存、分析各種工業過程中的重要數據,主要應用在冶金、石油、化工、建材、造紙、食品、製藥、熱處理、水處理等各種工業現場,是替代傳統記錄儀的新一代無紙記錄儀。R7000彩屏無紙記錄儀具有強大的顯示功能,實時曲線顯示,曆史曲線追憶,棒圖顯示,報警列表顯示,掉電列表顯示。精致的外觀設計、人性化操作界麵、穩定的功能體現、可靠的硬件品質、精湛的製造工藝,使R7000彩屏無紙記錄儀具有更高的性能價格比。


產品特點

/  product characteristic

●畫麵信息豐富,可同時顯示數據、曲線、棒圖等;

●最多16路輸入,可接收熱電偶、熱電阻、電流和電壓等多種輸入信號;

●最多4路模擬量變送輸出通道,有(0~10)mA、(4~20)mA 和(0~20)mA 等3 種輸出信號供選擇;

●最多12路報警輸出,常閉常開觸點可選;

●最多3路24V 配電輸出;

●大容量FLASH 曆史數據存儲;

●支持RS-232 或隔離的RS-485 兩種通訊;

●可根據需要選擇中/英文操作界麵;

●CF卡轉存曆史數據和報表;

●剪貼板的拷貝和粘貼功能方便用戶的參數設置;

●直觀的上位機管理係統實現的遠程監控;

●允許手動關屏,4 階亮度調節。


技術參數

/  technical parameters

1、顯示

●屏幕:7英寸真彩TFT LCD

●精度:實時顯示:±0.2% F.S.;追憶精度:±0.2% F.S.

2、處理器

●采用高性能的ARM Cortex-M3 32位的RISC內核,可同時實現多路信號采集、記錄、顯示和多路報警

3、存儲模塊

●采用大容量並行NAND FLASH閃存芯片存貯曆史數據,采用串行FRAM存儲芯片存貯係統配置參數等關鍵信息

4、輸入功能
●輸入規格:全隔離輸入,最大支持16路模擬量輸入

●電壓輸入:0-5V、1-5V、0-20mV、0-100mV

●電流輸入:0-10mA、4-20mA,(0-20mA輸入需在訂貨時注明)

●電阻輸入:Res

●頻率輸入:頻率信號(PI)(頻率範圍:0.5-5000HZ,最大範圍可定製)

●熱電阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三線電阻平衡,引線電阻<10Ω)

●熱電偶:S、B、K、T、R、E、N、J

●輻射高溫計:F1、F2

●鎢錸:WRe3-25、WRe5-26

5、輸出功能

●配電輸出:變送器隔離配電+24VDC,標準配電<120mA(最大負載能力可定製),支持其他規格隔離配電(如12VDC、5VDC配電輸出)

●變送輸出:最多支持4路通道的4-20mA標準電流變送輸出,負載能力750Ω(最大),方便了顯示儀表或DCS/PLC的采集,實現了信號的長距離傳輸

●繼電器報警輸出:最多支持6路繼電器報警輸出,觸點容量3A@220VAC/1A@30VDC,可組態上上限、上限、下限、下下限報警

6、通訊打印

●通訊接口:提供RS232C和RS485兩種通訊接口供用戶選擇,支持同時使用RS232C和RS485,支持同時使用RS232C和RS232C,支持Modbus RTU協議,波特率----(1200、2400、9600、19200、38400、57600)

●打印接口:RS232C直接連接微型打印機,波特率1200

7、記錄功能

●記錄容量:64/128/192/248MB(FLASH容量可選擇);

●記錄間隔:1秒至240秒,共分11檔:1/2/4/8/12/24/36/60/120/180/240秒可選;

●記錄時間:記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關,計算公式如下(代入數值的單位要與公式中一致):

彩屏無紙記錄儀(圖1)

8、數據轉存

●數據備份和轉存:支持USB 1.1 、2.0 優盤,支持1G到32G的U盤進行數據轉存,兼容性強,可兼容市麵上絕大多數的U盤(推薦使用工業版優盤)

9、供電電源

●供電電源:220VAC,50HZ交流電源供電,支持24VDC(22VDC-32VDC)直流電源供電(直流供電需在訂貨時注明)

10、保護功能

●斷電保護: 內置存儲器保護參數和曆史數據,斷電後保存

●時鍾保護:集成硬件時鍾,掉電後也能準確運行

●配電短路保護:配電輸出短路時,儀表正常運行

11、誤差精度

●熱電偶冷端補償誤差:±2℃

●時鍾誤差:±2 秒/天

12、工作環境

●環境溫度:0~50℃(避免日光直曬)

●環境濕度:0~85%R.H(無凝結)

13、儀表淨重

●淨重:≤1.5Kg


產品選型

/  product selection

一、安裝接線

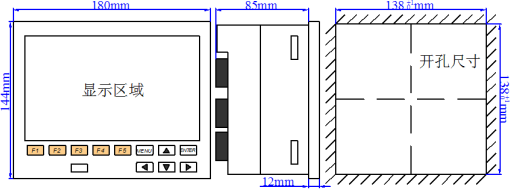

1、儀表尺寸

彩屏無紙記錄儀(圖2)

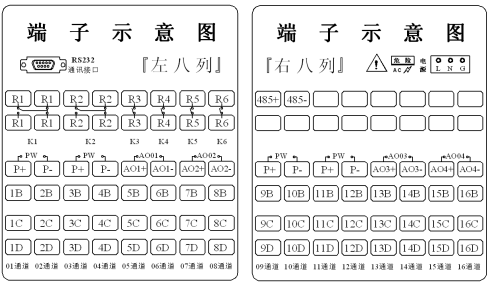

2、接線端子示意圖
彩屏無紙記錄儀(圖3)

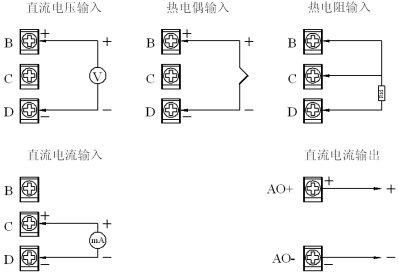

3、輸入/輸出信號接線
彩屏無紙記錄儀(圖4)

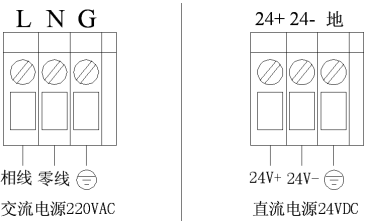

4、交/直流電源輸入接線
彩屏無紙記錄儀(圖5)

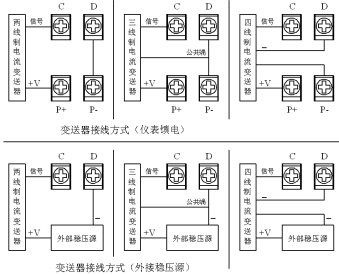

5、變送器配電接線
彩屏無紙記錄儀(圖6)

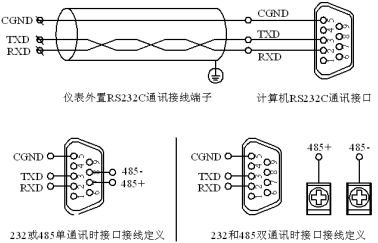

6、通訊接口定義及接線
彩屏無紙記錄儀(圖7)



二、操作及使用

1、儀表麵板
彩屏無紙記錄儀(圖8)



2、鍵盤功能
彩屏無紙記錄儀(圖9)

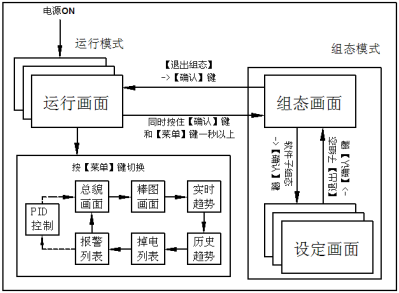

3、使用模式
彩屏無紙記錄儀(圖10)

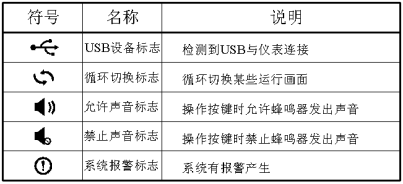

4、狀態標誌
彩屏無紙記錄儀(圖11)

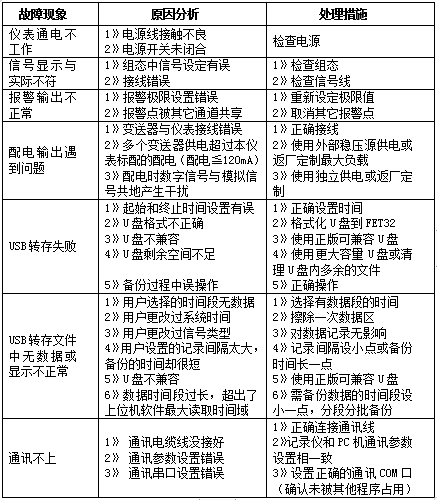

三、故障分析及排除

彩屏無紙記錄儀(圖12)
