彩屏手操器

產品概述
/ product introduction產品簡介
/ product introduction彩屏475手操器是HART375手操器的升級版,它與采用HART通信協議的儀表一起使用,對其進行設定,更改和顯示,它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當係統開動或維持操作時,隻要把HART通信器接在4~20mA通信信號線上就可以使用。彩屏手操器是支持HART協議設備的手持通信器,它可以對所有符合HART®協議的設備進行配置、管理和維護。彩屏手操器可以方便的接入4~20mA HART協議儀表電流回路中,與HART®協議儀表進行通信,配置HART儀表的設定參數(如量程上下限等),讀取儀表的檢測值、設定值,可以對儀表進行診斷和維護等等。該手持器支持HART協議的設備(HART網橋等),也支持HART協議的點對點和多點通信方式。
產品特點
/ product characteristic●在線監控和通信期間,調製信號不會中斷4~20mA DC信號;
●與采用HART通信協議的儀表可共用HART通信器能與采用HART通信協議的所有儀表一起使用;
●操作方便大顯示屏幕(4行,每行18個字符),采用中文顯示,用戶看了一目了然,設定和更改方便;
●信息自診斷/保護功能;
●全功能通訊:通訊支持攜帶HART協議的流量儀表、溫度儀表、變送器;
●大屏幕顯示:顯示界麵更大,更清晰,采用進口液晶屏;
●可對HART智能設備進行測試、診斷及檢驗等;
●可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等;
●獲取現場HART儀表的廠商信息;
●了解HART儀表的工作狀態及故障信息;
●讀取儀表的輸出電流和過程變量;
●獲取有關傳感器的參數及輸出值。
技術參數
/ technical parameters微處理器: 80MHZ Hitachi 日立SH3;
接口: 3個4mm香蕉孔;
內置內存: 32M;
紅外數據口: 最大速率115kbs/s,距離最大30cm;
係統卡: 1GB或者更高;
工作環境: -10~50攝氏度;
隨機存儲器: 32M;
防護: IP51(正麵);
擴展模塊: 32M;
抗震: 1m落地至混凝土地麵沒有問題;
重量: 大約0.9KG,含電池;
濕度: 0~95%(無凝露);
顯示: 1/4VGA(240*320象素);彩色8.9cm觸摸屏,自動調光顯示;
儲存: -20~55攝氏度(帶電池) -20~60攝氏度(不帶電池);
鍵盤: 25個鍵,4個操作鍵,12個字母鍵,4個肩頭,4個功能鍵和開關鍵;
電池: 可充電鋰離子電池,可使用20個小時,100~240VAC充電;
充電器: 迷你DIN6芯插座;
升級要求: winxp操作係統 光驅 能連接internet網。
產品選型
/ product selection一、彩屏手操器連接

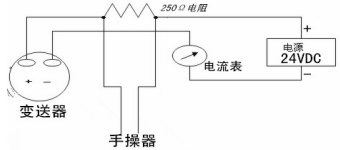

彩屏HART手操器可以在遠端控製室或儀表就地接入單獨對HART儀表進行通信操作。彩屏HART手操器可以並聯在HART協議設備上,也可以並聯在其負載電阻(250Ω)上。連接時不必考慮引線的極性。
二、彩屏手操器基本使用
1、安裝電池組
①將現場通訊器正麵朝下放在平穩的表麵物體上。
②按住電池後蓋開關,將其推向開鎖的一邊打開後蓋開關,將後蓋揭開裝上電池,當電池裝好後再將後蓋開關推向關鎖的一邊鎖上開關。
(注意在揭開後蓋時從縫隙處輕輕揭開,以免損壞後蓋。)
2、啟動和關閉
該通訊器使用充電電池,使用前請確保
①該通訊器沒損壞;
②電池組已安裝好;
③所有螺絲沒有鬆動;
④將通訊器連接到回路;
三、彩屏手操器功能介紹
彩屏手操器開機後將會自動輪詢地址為0的在線設備,在沒有連接設備時手持器會顯示“連接錯誤”的消息在已經連接了設備後打開手持器時會顯示這個設備的在線菜單。從在線菜單可以按左箭頭鍵可返回主菜單。
1、主菜單
主菜單有3個功能:1壓力變送器、2溫度變送器、3通用菜單。對於任何一類儀表,您總可以通過多次按左箭頭鍵返回到主菜單。
2、壓力變送器
當手持器已經連接好了HART協議從設備(儀表)後,就可以從主菜單進入壓力變送器。
3、讀取過程變量
在壓力變送器選擇第一項可以進入讀取過程變量功能,這個菜單所列出的過程變量有主變量、輸出電流和百分比值等,並會隨每次通信實時更新。
4、診斷/服務
在壓力變送器選擇第二項可以進入診斷/服務菜單,這個菜單包括設備自檢、回路電流檢測以及儀表校準選項等。選擇設備自檢,可實現設備自檢,報告檢測結果。
選擇回路電流檢測,可以使變送器固定輸出一個電流信號,方便驗證整個回路是否正常。
5、基本設置
在壓力變送器選擇第三項可以進入基本設置菜單,這個菜單可對一些常用信息進行更改。
6、詳細設置
在壓力變送器選擇第四項可以進入詳細設置菜單,這個菜單提供了更多的組態信息,對於不同的HART設備,詳細設置有很大的區別。
壓力變送器在液晶顯示屏的顯示設備名稱。隻有通過注冊的設備,其特殊功能才能完整。
同時,根據連接設備的不同,其在線菜單也可能是不相同的。壓力變送器的詳細說明參看附錄。當操作未注冊的設備時,手持器將會提供一個通用的界麵。這個界麵能夠完成所有HART通信設備的通用功能。
四、常見故障排除
1、手操器不能找到儀表
①檢查回路負載電阻的大小,負載電阻應在250~500Ω之間。
②檢查手持器和儀表的接線是否正確。
③檢查儀表是否上電正確。
④可能儀表地址不是0,選擇“確定”,進行輪詢,就可能找到儀表。
2、按手持器電源開關無顯示
①檢查手持器是否已裝入電池。
②檢查手持器的電池安裝是否正確。
③檢查手持器的電池是否用盡。
