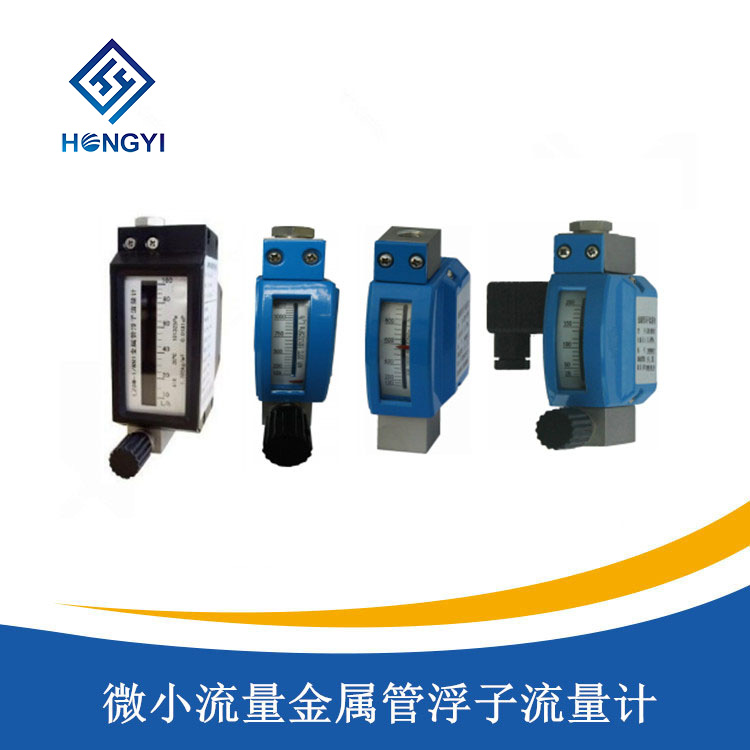

微小流量金屬管浮子流量計

發布時間:2023-03-01
微小流量金屬管浮子流量計

產品概述

/ product introduction
LZZ(D)W係列是微小流量金屬管浮子式流量測量儀表,可測量液體、氣體或蒸汽,該儀表采用變麵積式測量原理,測量部件由一個錐形測量管和浮子組成,具有堅固、穩定和應用範圍廣的特點。連接方式有水平連接或垂直連接,亦可選配入口壓力變化或出口壓力變化的壓力調節器(恒流閥),微小流量金屬管浮子流量計廣泛應用於石油、化工、化纖、鋼鐵、食品、輕工、製藥等行業的微小流量測量和過程控製。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

LZZ(D)W係列是微小流量金屬管浮子式流量測量儀表,可測量液體、氣體或蒸汽,該儀表采用變麵積式測量原理,測量部件由一個錐形測量管和浮子組成,具有堅固、穩定和應用範圍廣的特點。連接方式有水平連接或垂直連接,亦可選配入口壓力變化或出口壓力變化的壓力調節器(恒流閥),微小流量金屬管浮子流量計廣泛應用於石油、化工、化纖、鋼鐵、食品、輕工、製藥等行業的微小流量測量和過程控製。

LZZW係列為現場指示型儀表,可選裝一個或二個本安防爆型報警開關(需配備關聯設備);LZDW係列為電遠傳型儀表,輸出4~20mA電流信號(兼容HART通訊協議),同時采用LED光柱現場指示流量。



產品特點

/  product characteristic

●最小可測量流量範圍:0.1 to 1 l/h water

●側進測出型帶出口針閥或進口針閥;

●可帶兩線製4-20mA模擬量輸出(24VDC供電);

●可選配套恒流閥;

●安裝間距最小為90mm(側進側出型);

●全不鏽鋼結構;

●使用環境溫度範圍:-40 -- +80℃;

●阻尼時間設置範圍:0-10秒可設;

●精度:<±2.5%,溫飄:< ±0.1%/10℃;

●可通過隔離型USB-UART轉換器及上位機軟件對流量計進行全部組態操作;

●通過流量計上的四個按鍵並連接外置液晶顯示器,可以設置主要參數。


技術參數

/  technical parameters

●測量範圍:水(20℃)0.3~100L/h;空氣(20℃ 101325Pa)5~3400L/h;

●量 程 比:10∶1;

●準確度等級:4.0;

●最大工作壓力:2.5MPa 或 6.4MPa;

●介質溫度:-80~+150℃;

●環境溫度:-25~+65℃;

●連接方式:1/4″NPT 內螺紋,可選Φ6(Φ8)卡套連接或按用戶要求;

●限位報警:1~2個報警開關(可選,防爆等級 ExiaIICT3—T6);

●電遠傳:電源電壓:24(1±10%)V DC;
●輸出信號:(4~20)mA DC,二線製(兼容 HART 通訊協議);
●負載電阻:≤500Ω (24V DC);

●防護等級:IP67。


產品選型

/  product selection

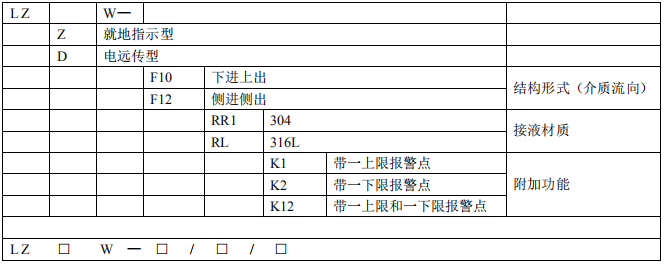

一、產品型號及命名
微小流量金屬管浮子流量計(圖1)

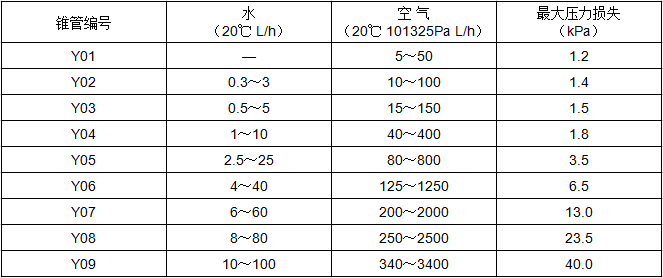

二、微小流量金屬管浮子流量計測量範圍
微小流量金屬管浮子流量計(圖2)

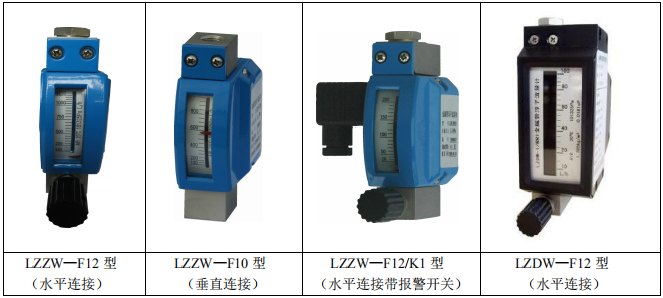

三、產品類型及安裝
微小流量金屬管浮子流量計(圖3)

四、安裝與維護

1、流量計安裝到工藝管道之前,應對工藝管道進行吹掃或清洗,防止管道中雜質堵塞儀表,影響正常使用。

2、流量計應垂直安裝,介質流向向上,流量計中心線與鉛垂線的夾角不超過 5°。

3、為防止管道受壓變形,流量計接口與管道軸線對中並平行。必要時在流量計兩側適當支撐管道,以防止震動並且減輕流量計的軸向壓力。

4、如果介質中含有固體雜質,應在流量計上遊加裝過濾器。

5、為了便於維護和清洗,建議安裝旁通管路。

6、為確保流量指示穩定,建議在流量計下遊安裝流量調節閥。

7、用於測量液體時,應保證工作壓力不低於 2 倍最大壓損;
8、用於測量氣體時,應保證工作壓力不低於 5倍最大壓損,以使流量計穩定工作。

9、本儀表基於磁耦合原理工作,應確保儀表周圍其它設備產生的磁場不影響測量結果。
