磁敏電子雙色液位計

產品概述
/ product introduction產品簡介
/ product introduction1、產品簡介

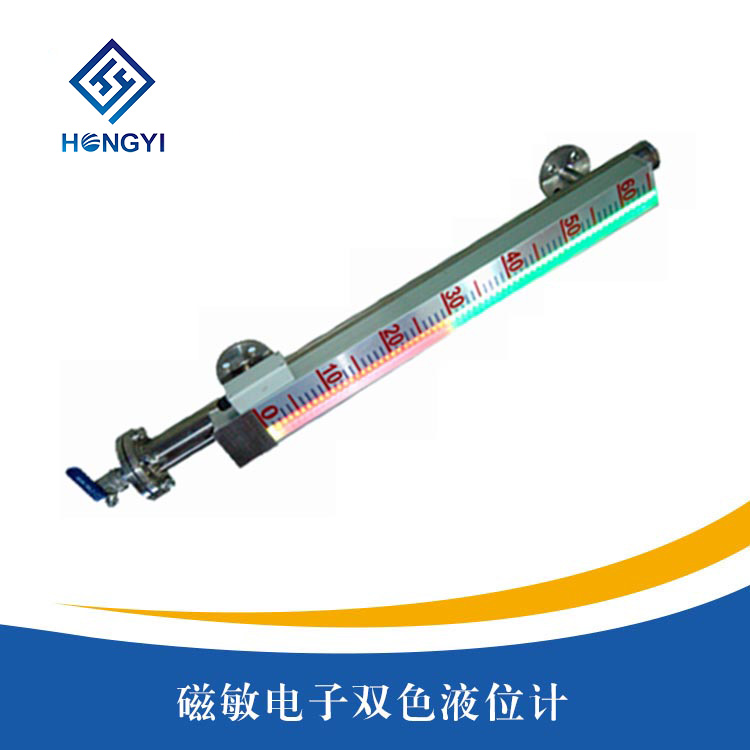

磁敏電子雙色液位計是由顯示部位采用高亮度LED雙色發光管,組成柱狀顯示屏,通過LED光柱的紅綠變化來檢測所測液位的高低。顯示亮度高,可視距離遠,標尺清晰,顯示角度大,產品更具係列化,智能化。全過程測量防雨防雷,防腐防爆,可耐高溫、高壓,高密封、防泄露、無盲區,顯示醒目,讀數直觀,且測量範圍廣,適用於各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關,可實現液位上、下限報警和控製;選配液位變送器,可將液位信號轉換成4~20mADC模擬標準信號,實現遠距離檢測、指示、記錄與控製,亦與計算機係統直接通訊。磁敏電子雙色液位計廣泛用於電力、冶金、石油、化工、環保、船舶、建築等各行業過程中,各種塔、罐和鍋爐設備的液位測量與控製。
2、結構原理
磁敏電子雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件,觸發相應的數字電路,使LED雙色發光管轉換顏色,無液全紅,滿液全綠,紅綠交界處就是容器內的實際液位,從而實現液位的現場指示,一目了然;加裝限位開關實現液位報警和控製,加裝變送器實現數字信號輸出供顯示與控製。
產品特點
/ product characteristic●設計簡單、緊湊、堅固可靠、壽命長、無維護工作量,能長年在戶內、外安裝使用;
●遠傳一體化結構,使工業自動化管理變的更輕鬆方便;
●顯示量程大,設計壓力高,使用範圍廣;
●汽紅水綠,顯示清晰,觀察角度大,可視距離遠;
●電子發光雙色顯示,適宜在光線暗的場所中應用,夜間觀察更醒目;
●霧狀散光型LED發光管,顯示效果穿透性強,清晰不刺眼,供工業攝像頭遠程清晰監控;
●測量管與液位顯示部分,液位變送器,報警開關在耐壓,耐氣上隔離的;
●工作壓力範圍寬,耐壓從真空到32.0MPa; 防腐蝕性<2.5MPa;
●工作溫度範圍寬,適用於從-10~+450℃;
●廣泛用於強弱腐蝕性,易燃易爆,毒性,強放射性,攪動的,汙濁的液位測量;
●密封麵比傳統的玻璃液位計減少95%的漏點,克服了石油、化工、醫藥等行業壓力容器與液位計連接的跑、冒、滴、漏等薄弱環節;
●本體選用不鏽鋼製造,液位計顯示裝置與容器內的介質不接觸,無泄露,適宜於一、二、三類壓力容器使用。並對內裝易燃、有毒和腐蝕性介質的容器可靠。
技術參數
/ technical parameters●安裝方式:側裝、頂裝;
●測量範圍:0~150~6000mm(大於6000mm可協商訂貨);
●介質密度:0.4~2.0g/cm3;
●工作溫度:0~450℃;
●跟隨速度:≤0.08m/s;
●浮子材質:304、PTFE/304外襯PTFE、鈦、316、316L;
●LED顯示器:高亮型;
●主導管材質:304;1Cr18Ni9Ti;316L;304內襯PTFE;鈦;PP;PTFE(聚四氟乙烯);
●連接法蘭:DN15~DN50(HG20592-97法蘭標準),高壓型側裝式液位計連接法蘭標準采用HG20595-97帶頸對焊;
●法蘭材質:碳鋼、304、316L;
●電源電壓:DC24V 、AC36V/AC220V;
●精確度:≥10mm;
●工作壓力:-0.1~32MPa;
●環境振動:頻率≤25Hz,振幅≤0.5mm;
●介質粘度:≤0.4Pa.S;
●排汙閥:不鏽鋼球閥、針型閥。
產品選型

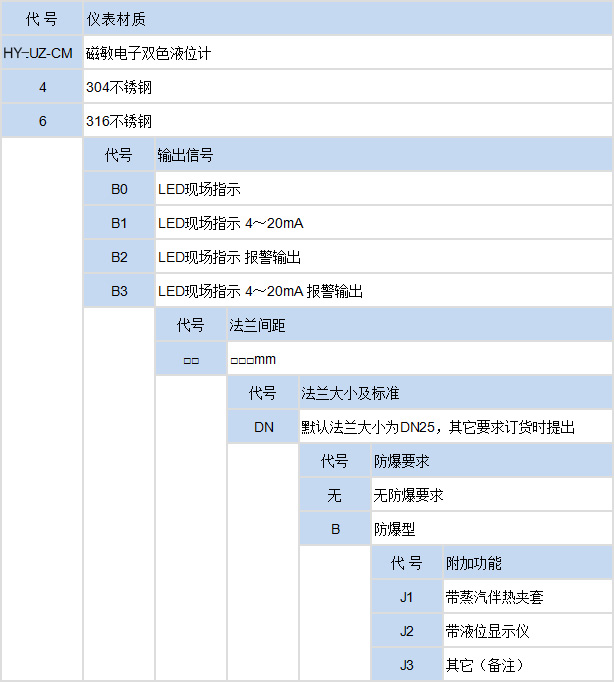

/ product selection一、產品選型表
訂貨時請注明介質溫度、介質密度、工作壓力、測量範圍、法蘭標準,傳感器測量管材質。如有特殊要求請在訂貨時詳細注明。
二、訂貨須知:
1、型號規格;HWUZ-CM;
2、被測介質名稱:介質密度;
3、儀表測量範圍:也可稱為公稱長度;
4、工作壓力:最高承受壓力;
5、工作溫度:測量液體的最低、最高溫度;
6、材質要求:接液材質;
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件;
8、法蘭標準:法蘭的公稱通徑,使用最多的法蘭是DN20或DN25;
9、特殊要求:請在訂貨前詳細注明,如是否要帶遠傳等。
三、安裝與使用
1、將液位計法蘭與容器法蘭夾上密封墊聯接好,擰緊螺栓。
2、將液位計排汙法蘭打開、放進浮子。注意:浮子磁鋼一端向上,不可倒置。
3、在液位計排汙法蘭下,安裝一個排汙閥門,並與原液位計排汙管路連通。
4、連通電源,輸入AC36V電源(或直徑插入AC220V電源),將液位計調至便於觀察的方位。
5、先打開上閥,然後緩慢打開下閥,尤其是該液位計用在壓力較高的場合,比較緩慢地注入壓力,以防浮子突然受壓損壞,使介質慢慢流入液位計本體,觀察液位顯示,由紅變綠逐個轉換。
6、排汙、上水,觀察水位顯示、高、低水位報警是否正常,若無異常現象,即可投入使用。
