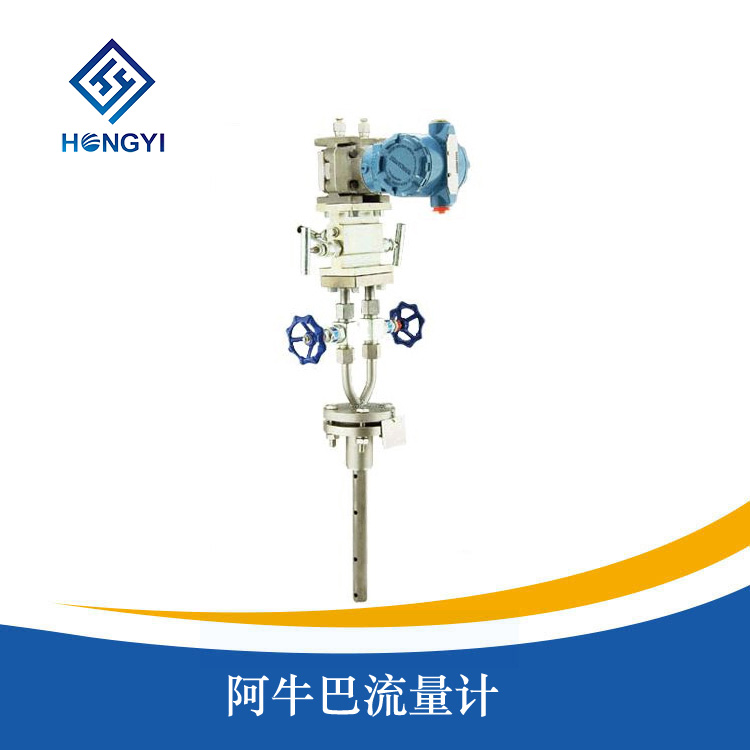

阿牛巴流量計

產品概述
/ product introduction產品簡介
/ product introductionHY-ANB係列阿牛巴流量計(又稱笛形均速管流量計和托巴管流量計)屬於差壓式流量計。 阿牛巴流量計采用皮托管測量原理測量擋體上遊的動壓力與下遊的靜壓力之間形成的壓差,從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用於工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量,具有較高的穩定性和重複性。設計理論符合伯努力方程原理,並可用JJG/640-90規程進行檢驗。HY-ANB係列阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品。可廣泛用於工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
產品特點
/ product characteristic●內部二次平均結構,提供了高精度(讀數±1%)和高重複性(±0.1%);
●外層衝擊管采用一整塊材料加工製作而成無焊接,與由雙體結構焊接而成的同類產品相比自然有高強度,也便於選用耐高溫,耐腐蝕的材料;
●蜂窩狀六邊形穩定結構,產生的是流束分布形狀,保證了低壓信號的穩定,產生的差壓高於同類產品,提高了量程比;
●適用於方形或矩形管道;
●對於同類產品在測量髒汙介質時不可避免的堵塞問題,有在線可拔出型或提供手動和自動吹掃方案及裝置,實現不停產維護;
●均速管+三閥組+溫壓補償+變送器,組成一體化結構,使用方便;
●無流量係數飄移,長期穩定;
●提供直觀的共振驗算,確保長期穩定運行;
●壓損小能耗低,節能效果顯著;
●安裝簡便節省人工,價格低交貨迅速(1周);
●要求上下遊直管段的長度較短;
●標準不鏽鋼牌號;
●長期精度不受磨損的影響。
技術參數
/ technical parameters●規格:DN50-DN5000(mm);插入式:DN500-DN5000;
●測量準確度:±0.5%、±0.2%;重複性:±0.1%;
●範圍度:體積流量:10:1;100;1.質量流量:8:1;
●工作壓力:均速管無提出功能型:≤29.00MPa;均速管可提出型:≤10MPa;
●流體溫度:≤450℃;
●介質粘度:≤30CP(相當於重油);
●本體材質:傳感器、三閥組:均為316L不鏽鋼、合金鋼、哈氏合金、蒙乃爾等材質任選;
●配套件材質:法蘭:316L不鏽鋼或碳鋼、合金鋼、哈氏合金、蒙乃爾等材質任選。
產品選型
/ product selection型譜 | 說明 | |||||||
HY-ANB | 節流裝置 | |||||||
安裝形式 | M | 螺紋 | ||||||
F | 法蘭 | |||||||
本體材質 | 1- | 碳鋼 | ||||||
2- | 不鏽鋼 | |||||||
3- | 耐高溫材質 | |||||||
測量管徑 | 50- | DN50 | ||||||
65- | DN65 | |||||||
80- | DN80 | |||||||
100- | DN100 | |||||||
125- | DN125 | |||||||
150- | DN150 | |||||||
200- | DN200 | |||||||
225- | DN225 | |||||||
250- | DN250 | |||||||
300- | DN300 | |||||||
350- | DN350 | |||||||
400- | DN400 | |||||||
450- | DN450 | |||||||
500- | DN500 | |||||||
600- | DN600 | |||||||
800- | DN800 | |||||||
900- | DN900 | |||||||
1000- | DN1000 | |||||||
工作壓力 | 1 | 0.6 MPa | ||||||
2 | 1.6 MPa | |||||||
3 | 2.5 MPa | |||||||
4 | 4.0 MPa | |||||||
5 | 6.4 MPa | |||||||
6 | 10.0 MPa | |||||||
工作溫度 | 1 | 120以下 | ||||||
2 | 220以下 | |||||||
3 | ||||||||
介質類型 | LC | 幹淨液體 | ||||||
GC | 清潔氣體 | |||||||
LT | 易髒液體 | |||||||
GT | 易髒氣體 | |||||||
VM | 飽和蒸汽 | |||||||
VH | 過熱蒸汽 | |||||||
附件 | 0 | 不帶附件 | ||||||
1 | 僅帶差壓變送器 | |||||||
10 | 僅帶流量積算儀 | |||||||
11 | 帶差壓變送器和流量積算儀 |
