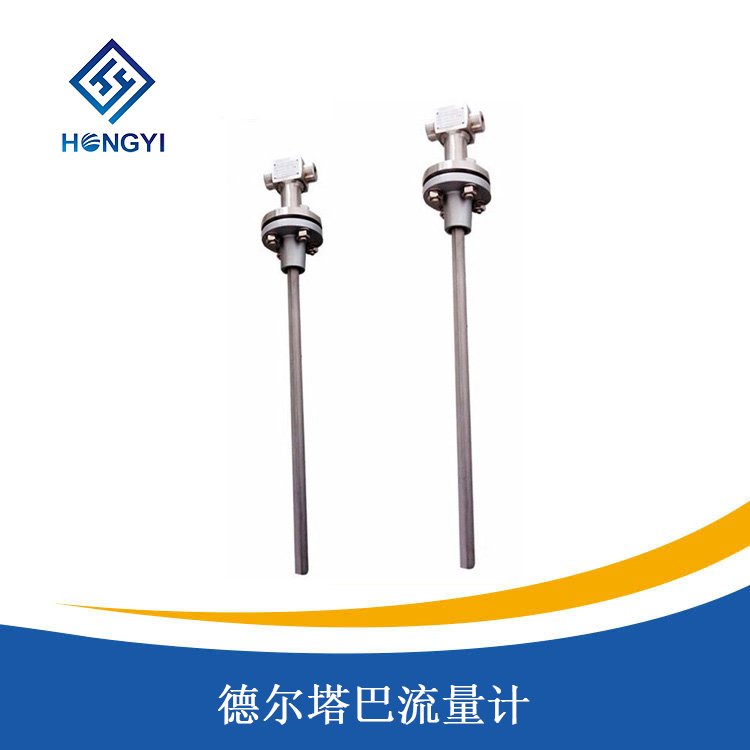

德爾塔巴流量計

產品概述
/ product introduction產品簡介
/ product introduction德爾塔巴流量計是運用差壓式的工作原理和插入式的安裝方法設計而成的一種流量傳感器。它的工作原理,這是一種特殊的節流裝置,其輸出是差壓。該傳感器通過探頭(或探針)取壓,探頭前後有兩排不均勻分布的若幹個引壓孔(取壓管直徑約Φ20,取壓孔低壓孔徑Φ8)。通過兩排引壓孔將管道從上到下(從左到右)的不同壓力(流速)平均後形成了差壓,進而可以計算出質量流量或體積流量。
產品特點
/ product characteristic結構形式
德爾塔巴流量計是檢測杆、取壓口組成,它橫穿管道內部與管軸垂直,在檢測杆迎流麵上設有多個總壓檢測孔,在檢測杆背流麵上設有多個靜壓檢測孔,分別由總壓導壓管和靜壓導壓管引出,根據總壓與靜壓的差壓值,計算流經管道流量。
理論基礎
德爾塔巴流量計是基於皮托管測速原理上發展起來的,它是通過管道的平均流速及管道的有效截麵積的乘積來確定流量的。
1、探頭截麵形狀:威力巴為子彈頭形,德爾塔巴為類菱形,類菱形截在能使高、低區的分界更明顯。
2、探頭杆取壓孔的位置:威力巴的全壓孔在杆前端,靜壓孔在杆兩側壁;華爾塔巴流量計的全壓孔也在杆前端,但靜壓孔卻在杆的後端,測量背壓力(負壓)。
因此,在相同管徑和流速條件下,德爾塔巴探頭產生的差壓,較威力巴探頭的要大一些,約大20%—40%。這是德爾塔巴流量計的顯著優點。

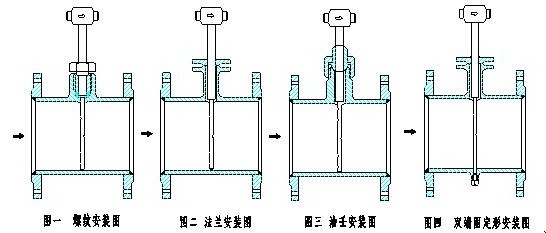

德爾塔巴流量計的幾種安裝方式:安裝要求
1、 安裝檢測杆的測量段應是直的,其上下遊直管段長度參照下表所規定的長度。
序號 | 上遊側局部阻力件形式 | 上遊側 | 下 遊 側 | ||
無整流器 | 有整流器 | ||||
與檢測杆在同一平麵內 | 與檢測杆不在同一平麵內 | ||||
1 | 有一個90°彎頭或三通 | 7D | 9D | 6D | 3D |
2 | 在同一平麵內有兩個90°彎頭 | 9D | 14D | 8D | 3D |
3 | 在不同一平麵內有兩個90°彎頭 | 19D | 24D | 9D | 4D |
4 | 管道直徑改變(收或擴) | 8D | 8D | 8D | 3D |
5 | 部分開啟的閘閥、球閥或其它節流閥 | 24D | 24D | 9D | 4D |
注:1*D為管道標稱直徑,所給出數據為距離第二個彎頭的長度。

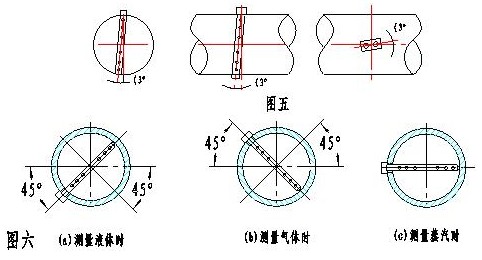

2、檢測杆插入位置的角度允許偏差範圍見圖。
3、對於垂直管道,檢測杆可安裝在管道水平麵沿管道圓周360°的任何位置上,高低壓引壓管接頭應處於同一水平麵上。對於水平管道,在測量液體時檢測杆插入位置應位於管道橫截麵水平麵中心線45°以下的範圍內;測量氣體時檢測杆插入位置應位於管道橫截麵水平麵中心線45°以上的範圍內;測量蒸汽時檢測杆應水平插入,見圖:
4、管道上開孔尺寸Φ35。
5、補償用壓力變送器在前直管段上,溫度變送器(或鉑電阻)裝在後直管段上距離節流裝置2D處。在線安裝拆卸型德爾塔巴:
對於部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴。

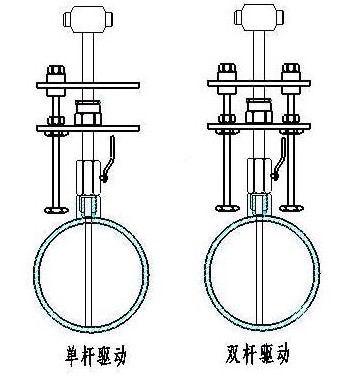

在線安裝拆卸型德爾塔巴可在不停產的情況下安裝或檢修探頭,特別適用於無法停產安裝的測點或介質很髒需定期檢修的測點。它備有單杆驅動型和應用在高壓的雙杆驅動型。
特點:可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
適用條件:通常用於低壓空氣、水、煤氣、蒸汽等介質。
注意:在線安裝或拆卸時要滿足t≤120℃ P≤2.5MPa
結構形式如圖所示 :
技術參數
/ technical parameters1、 公稱直徑:25mm≤DN≤6000mm
2、 公稱壓力:PN≤25MPa
3、 介質溫度:t≤650℃
4、 精度等級:0.5111級,1級,1.51111級
產品選型
/ product selection項 目 | 代 碼 | 說 明 | ||||||
HY | 勻速管流量計 | |||||||
傳感器類型 | W | 威力巴流量傳感器 | ||||||
A | 阿牛巴流量傳感器 | |||||||
D | 德爾塔巴流量傳感器 | |||||||
介質類型 | Y | 液體 | ||||||
Q | 氣體 | |||||||
Z | 蒸汽 | |||||||
流體溫度 | 2 | <200℃ | ||||||
5 | <500℃ | |||||||
流體壓力 | 1 | ≤1.6MPA | ||||||
2 | ≤4.0MPA | |||||||
3 | ≤6.3MPA | |||||||
4 | ≤10.0MPA | |||||||
5 | ≤25.0MPA | |||||||
精度 | 1 | 1.0級 | ||||||
2 | 1.5級 | |||||||
3 | 2.5級 | |||||||
連接方式 | 1 | 螺紋連接 | ||||||
2 | 法蘭連接 | |||||||
口徑 | DN | 用數字表示(公稱通徑) | ||||||
附件(選配) | F | 帶可拆卸安裝球閥 | ||||||
J | 帶截止閥 | |||||||
L | 帶冷凝管 | |||||||
S | 帶三閥組 | |||||||
CB | 差壓變送器 | |||||||
XJ | 流量積算儀 | |||||||
BC | 溫壓補償帶溫度與壓力傳感器 | |||||||
