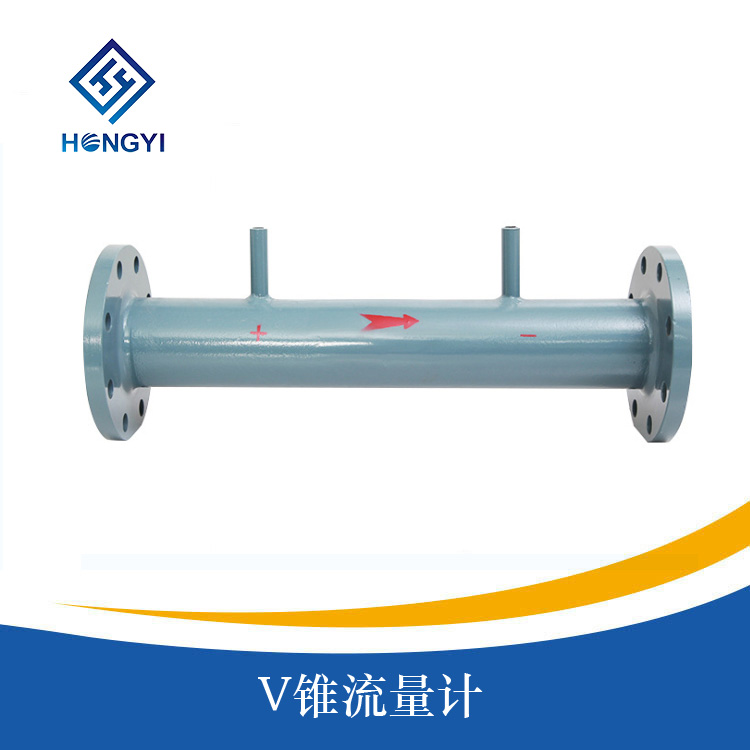

V錐流量計

產品概述
/ product introduction產品簡介
/ product introductionV錐流量計屬於邊壁收縮式節流裝置。是一種基於差壓原理進行流量測量的流量儀表。其結構是在管道中心懸掛一個與管道同軸的V形錐體。流體經過時,V形錐體將流體逐漸地節流收縮到管道的內邊壁。V形錐流量傳感器與差壓變送器、顯示儀表(或計算機)組成可實現流量的測量。V形錐特殊的結構具有很多的優點:如直管段要求短,適合髒汙介質的測量,重複性好,相對孔板使用壽命長等等。因此可廣泛應用於冶金、電力、化工、供熱等工業的流量測量中。
產品特點
/ product characteristic●所需直管段短: V形錐特殊的結構能減弱速度分布中的凸形狀,使其具有整流的特性。正是這種自整流的特性,使其對前後直管段的要求大大縮短。一般上遊0~3D,下遊0~1D。
●使用壽命長、長期穩定性好:V形錐具有自混合器的功能。當非均相流體流經V形錐時,非均相流體會自行混合而變成均速流體,從而達到有效的流量測量。
●重複性在0.1%左右, 流出係數不確定度為±0.5%:V形錐的相對壓力損失低於孔板,V形錐總體差壓又低於孔板(相同工況和β值下),因此V形錐的總體壓損低於孔板。

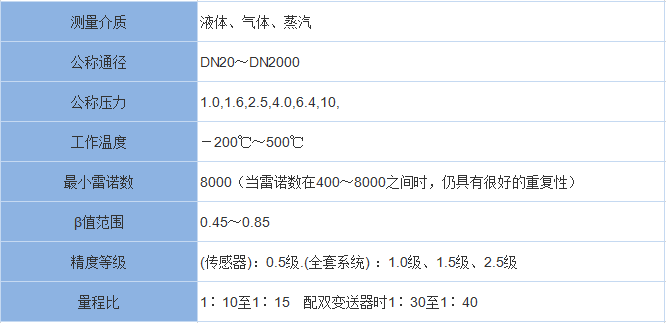

技術參數
/ technical parameters產品選型
/ product selection一、選型表
型 號 | 說 明 | |||||
HY-VS | V錐流量計、 | |||||
代號 | 口徑 | |||||
15~3000 | DN15~DN3000mm | |||||
各部件材料材質 | ||||||
代碼 | 錐體 | 鋼管 | 法蘭 | |||
A | SS304 | 20# | 20# | |||
B | SS304 | 15CrMo | 15CrMo | |||
C | SS304 | SS304 | 20# | |||
D | SS304 | SS304 | SS304 | |||
E | SS316L | SS304 | SS304 | |||
G | SS316L | SS316L | SS316L | |||
# | 其它材質 | |||||
代號 | 介質 | |||||
1 | 液體 | |||||
2 | 氣體 | |||||
3 | 蒸汽 | |||||
4 | 高溫介質 | |||||
代號 | 補償形式 | |||||
P | 不帶壓力、溫度補償 | |||||
Q | 帶壓力、溫度補償輸出 | |||||
代號 | 連接形式 | |||||
L | 螺紋連接(適用於小口徑) | |||||
W | 法蘭連接 | |||||
代號 | 壓力等級 | |||||
0 | 0.25MPa | |||||
1 | 0.6 MPa | |||||
2 | 1.0 MPa | |||||
3 | 1.6 MPa | |||||
4 | 2.5 MPa | |||||
5 | 4.0 MPa | |||||
6 | 6.3 MPa |
二、訂貨須知
訂貨時請詳細提供以下數據:
1、被測介質 ;
2、大、常用、 小流量 ;
3、工作壓力、工作溫度 、 高壓力、 高溫度;
4、介質密度、粘度 ;
5、管道材質、內徑、外徑 ;
6、現場管道敷設情況和局部阻力件形式。
注:V錐流量計需選配:差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀。

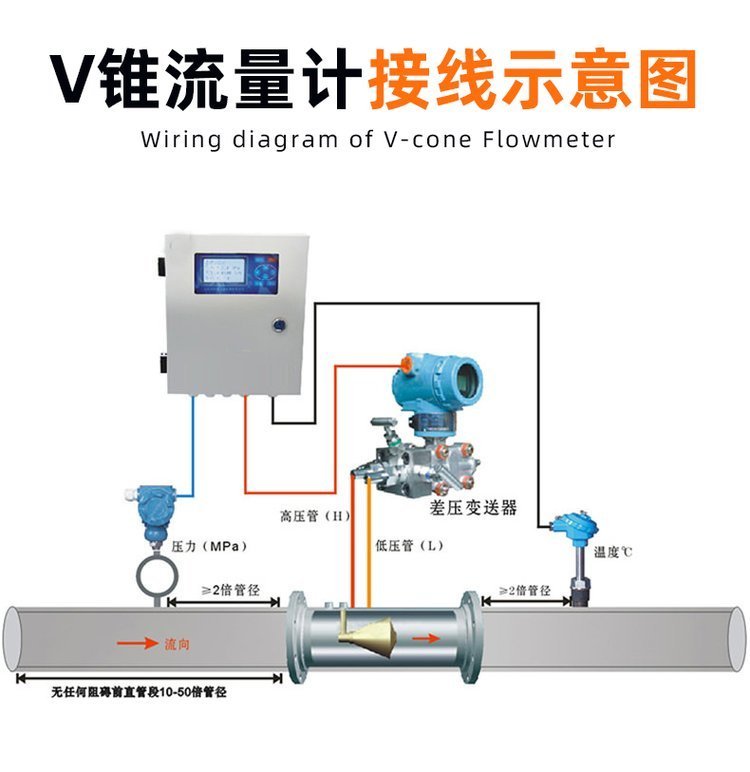

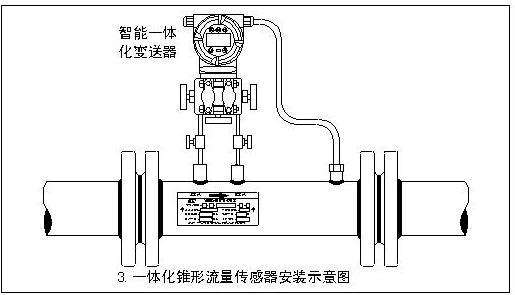

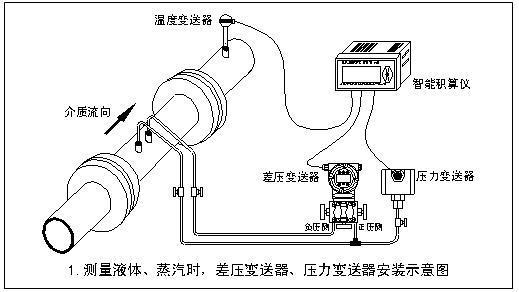

三、安裝示意圖
