平衡流量計

發布時間:2023-03-01

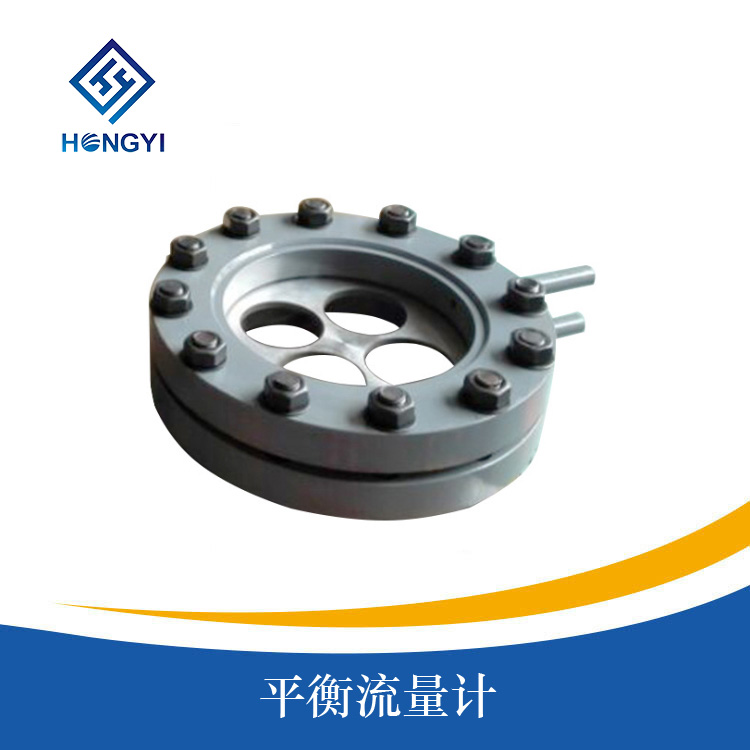

平衡流量計

產品概述

/ product introduction
平衡流量計對傳統節流裝置進行了極大的改進,具有平衡整流的顯著特征。傳統節流裝置隻有一個流通孔徑,節流後使流體失去了理想狀態;而平衡流量計有多個函數孔徑,能最大限度地把流場平衡整流成理想流體,從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量計幾乎適用於所有流體測量,是流體測量技術的一場革命,目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

產品概述

平衡流量計對傳統節流裝置進行了極大的改進,具有平衡整流的顯著特征。傳統節流裝置隻有一個流通孔徑,節流後使流體失去了理想狀態;而平衡流量計有多個函數孔徑,能最大限度地把流場平衡整流成理想流體,從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量計幾乎適用於所有流體測量,是流體測量技術的一場革命,目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。
產品原理
  平衡流量計是一種革命性的差壓式流量儀表,其工作原理與其他差壓式流量計一樣,都是基於密封管道中的能量轉換原理:在理想流體的情況下管道中的流量與差壓的平方根成正比;用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器,安裝在管道的截麵上,每個孔的尺寸和分布是基於特殊的公式和測試數據而定製的,稱為函數孔。當流體穿過圓盤的函數孔時,流體將被平衡整流,渦流被最小化,形成近似理想流體,通過取壓裝置,可獲得穩定的差壓信號,根據伯努利方程計算出體積流量、質量流量。



產品特點

/  product characteristic

平衡流量計的特點

測量精度是標準孔板的5~10倍
流動噪聲是標準孔板的1/15
永久壓力損失是標準孔板的1/3
壓力恢複比標準孔板快2倍
最小直管段可以小於0.5D

一、線性度高、重複性好
平衡流量傳感器具有對稱多孔結構特點,能對流場進行平衡,降低了渦流、振動和信號噪聲,流場穩定性大大提高,使線性度比孔板提升了5~10倍,重複性提高了54%,為0.15%,從其綜合性能來看,平衡流量計屬於高檔流量計行列。
5:1量程比時,線性度可達±0.3%;
7:1量程比時,線性度可達±0.5%;
10:1量程比時,線性度可達±1.0%

二、直管段要求低
平衡流量傳感器由於流場穩定,且壓力恢複比孔板快兩倍,大大所短了對直管段的要求其前後直管段一般為前3D後1D,最小可以小於0.5D,從而省去大量直管段,尤其是特殊昂貴的材料的管道。

三、減少永久壓力損失
多孔對稱的平衡設計,減少了紊流剪切力和渦流的形成,降低了動能的損失,在同樣的測量工況下,與孔板相比減少了2.5倍的永久壓力損失,從而節省了相當大的運行能量成本,是一種節能型儀表,值得大量推廣。

四、耐髒汙不易堵
多孔對稱的平衡設計,減少了紊流剪切力和渦流的形成,從而大大降低了滯留死區的形成,保證髒汙介質順利通過多個孔,減小了流體孔被堵塞的機會。

五、可直接替換孔板
其與孔板具有相同的使用方法和外形,因此可以直接進行替換,不需要任何配管的變化和相關儀表的更改,很適合全廠能源計量EMS改造中將孔板改為平衡流量計。

六、流量測量範圍寬
根據試驗結果,我們了解到:平衡流量計的性能,使其流速可以從最小到音速;其最小雷諾數可低於200,最大雷諾數大於107;β值可選0.25~0.90。

七、長期穩定性好
由於其紊流剪切力的明顯減小,大幅度降低了介質與節流件直接的摩擦,其β值長期保持不變,整個儀表無可動部件,因此可以長期保持穩定性。

八、可測高溫高壓介質
與孔板等節流裝置一樣,工作溫度壓力取決於管道和法蘭的材質和等級,工作溫度可達850℃,工作壓力可達42MPa。

九、可測複雜工況介質
由於其特殊的結構設計,使其具有特殊的性能,它可以進行氣液兩相,各種混合氣體(如瓦斯、沼氣、煤氣等等)、各種低溫氣體(如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等)、氣液兩相介質(如濕氣)、漿料、多相水流、震動水流、電磁幹擾介質和雙向流(因為平衡流量計左右完全對稱)。


技術參數

/  technical parameters

1.管道尺寸:15 ≤D≤ 600 mm(超出此範圍可特殊訂貨)

2.公稱壓力:PN≤16MPa(超出此範圍可特殊訂貨)

3.孔徑比:0.25≤β≤0.90

4.雷諾數範圍:當0.25≤β≤0.90時,200≤ReD≥10 7

5.精度:0.5級


產品選型

/  product selection

HYPH-

平衡流量計

公程通徑

-XXX

100表示DN100

安裝形式

pp

管道式

HF

對夾式

FW

焊接式

DF

雙法蘭式

SP

方管式

公稱壓力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA

J

0~40MPA

管道材質

0

碳鋼

1

304不鏽鋼

2

12CrMOV

3

其它

輸出信號

A

無輸出

B

4~20MA

C

RS485 MODBUS
