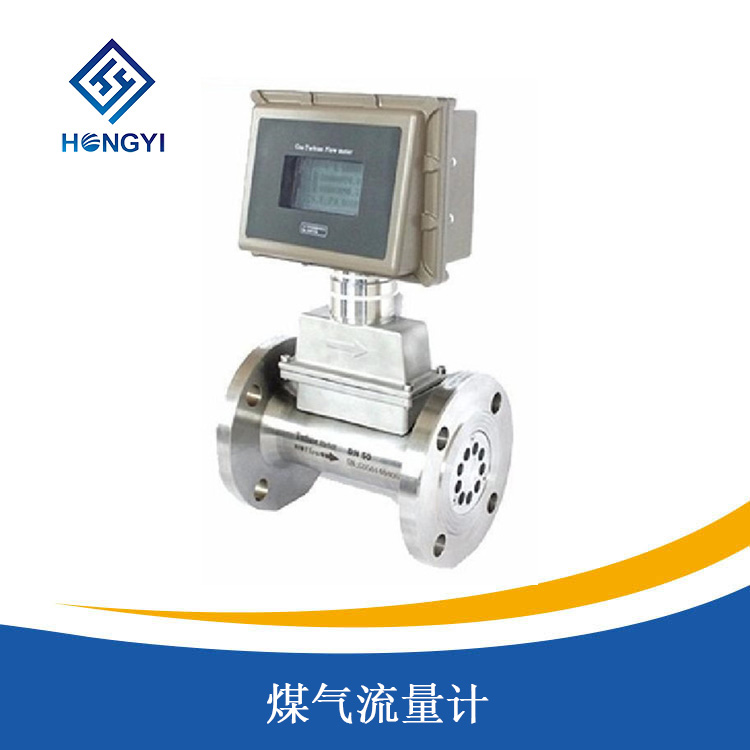

煤氣流量計

產品概述
/ product introduction產品簡介
/ product introduction煤氣流量計采用超低功耗單片微機技術研製的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源幹擾、抗雷擊、成本低等明顯優點。儀表具備儀表係數六點修正,智能補償儀表係數非線性,並可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電後保持10年不丟。
產品特點
/ product characteristic1、測量範圍寬,下限流速低於0.5m/s,壓力損失小,葉輪抗衝擊能力強。
2、具有較高的抗電磁幹擾和抗震動能力,采用全密封隔離保護自潤滑軸承,性能可靠工作壽命長。
3、采用先進低功耗單片微機技術,整機功能強,功耗低,性能優越。具有非線性精度補償功能的智能流量顯示器。精度優於±0.02%。
4、儀表係數可由按鍵在線設置,並可顯示在LCD屏上,LCD屏直觀清晰,可靠性高。
5、采用EEPROM對累積流量、儀表係數進行掉電保護。保護時間大於10年。
6、可在被測氣體穩定的壓力狀態下進行壓力補償。
七、技術參數:
1、高準確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;
2、重複性好,短期重複性可達0.05%~0.2%,正是由於具有良好的重複性,如經常校準或在線校準可得到極高的準確度,在貿易結算中是優先選用的流量計;
3、具備儀表係數三點修正,智能補償儀表係數非線性,並可進行現場修正
4、所有有效數據掉電後保持10年不丟;
5、範圍度寬,中大口徑可達1:20,小口徑為1:10;
6、結構緊湊輕巧,安裝維護方便,流通能力大;
7、適用高壓測量,儀表表體上不必開孔,易製成高壓型儀表;
8、專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等;
9、可製成插入型,適用於大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。

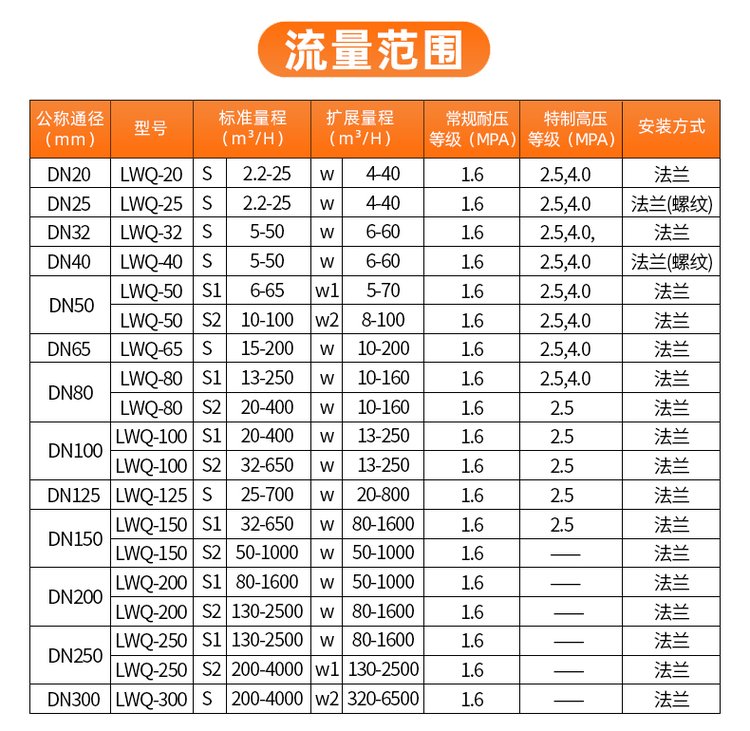

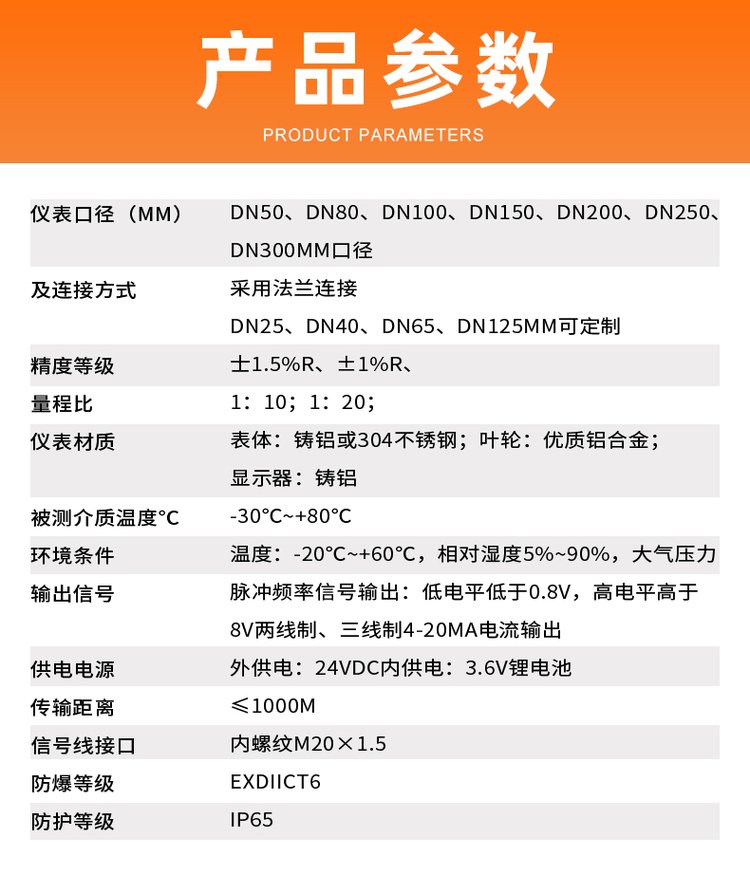

技術參數
/ technical parameters產品選型
/ product selection型 號 | 規格代號 | 說 明 |
HY-LWQ | 煤氣流量計 | |
公稱通徑 | -15 | 15mm(管螺紋G1″) |
-25 | 25mm(管螺紋G11/4″) | |
-40 | 40mm(法蘭型) | |
-50 | 50mm(法蘭型) | |
-80 | 80mm(法蘭型) | |
-100 | 100mm(法蘭型) | |
-150 | 150mm(法蘭型) | |
-200 | 200mm(法蘭型) | |
-250 | 250mm(法蘭型) | |
-300 | 300mm(法蘭型) | |
型式代號 | A | ±2.5%(DN15,25) |
B | ±1.5%(1:15) | |
C | ±1.0%(1:10) | |
輸出信號 | P | 脈衝輸出 |
I | 4~20mA輸出 | |
T | 現場瞬時/累積流量指示(LRT-Ⅰ,電池供電) | |
M | 脈衝/4~20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) | |
C | 自動溫壓補償,脈衝/4~20mA輸出和現場顯示(LRT-Ⅲ) | |
公稱壓力 | C1 | PN1.6MPa |
C2 | PN2.5Mpa | |
C3 | PN4.0Mpa | |
C4 | PN6.3Mpa* | |
C5 | PN16Mpa* | |
C6 | PN25Mpa* | |
C7 | PN40Mpa* | |
防爆要求 | /NE | 不防爆 |
/EX | 防爆等級Ex ib Ⅰ(脈衝,模擬) | |
特殊選項 | /□ | 例:高壓等 |
注:1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
