壓縮空氣流量計

發布時間:2023-03-14

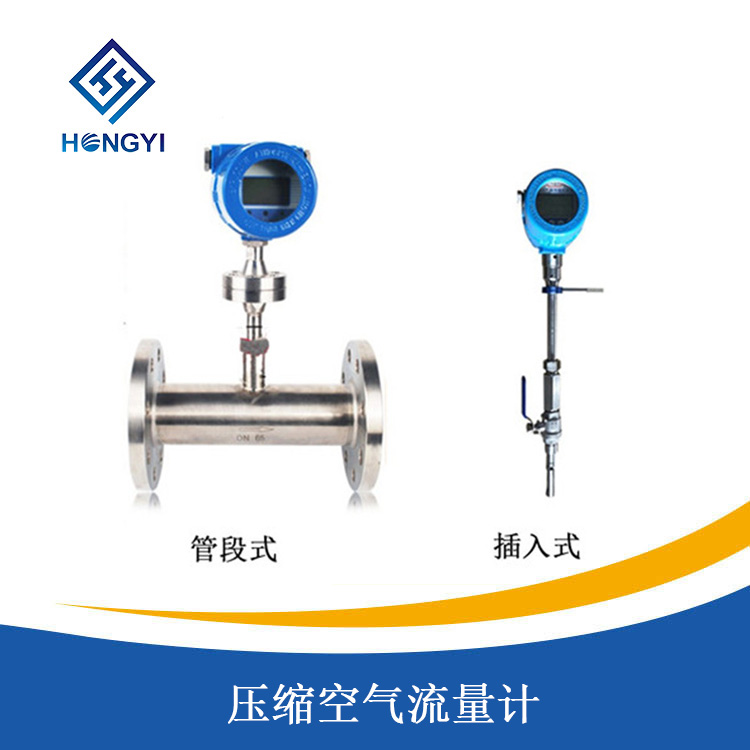

壓縮空氣流量計

產品概述

/ product introduction
壓縮空氣流量計由傳感器和信號分析、處理與控製單元兩部分構成。傳感器一部分測量溫度,而另一部分用於加熱。前者監控實際過程溫度值;後者維持一恒定溫度值,使其總是高於實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大,冷卻效應就越大,維持差分溫度所需的能量也就越大。因此,通過測量加熱器的能量便

產品簡介

/  product introduction

壓縮空氣流量計由傳感器和信號分析、處理與控製單元兩部分構成。傳感器一部分測量溫度,而另一部分用於加熱。前者監控實際過程溫度值;後者維持一恒定溫度值,使其總是高於實際過程溫度且與該過程溫度保持恒定的溫度差。氣體的質量流量越大,冷卻效應就越大,維持差分溫度所需的能量也就越大。因此,通過測量加熱器的能量便可得出被測氣體的質量流量。
壓縮空氣流量計是利用熱傳導原理測量氣體質量流量的儀表。熱式氣體質量流量計的傳感器由兩個基準級熱電阻(鉑RTD)組成。一個是質量速度傳感器T1,一個是測量氣體溫度變化的溫度傳感器T2。當這兩個RTD置於被測氣體中時,其中傳感器T1被加熱到氣體溫度以上的一個恒定的溫差,另一個傳感器T2用於感應被測氣體溫度。隨著氣體質量流速的增加,氣流帶走更多熱量,傳感器T1的溫度下降,要維持T1、、T2恒定的溫度差,T1的加熱功率就要增大。根據熱效應的金氏定律,加熱功率P、溫度差△T(T1-T2)與質量流量Q有確定的數學關係式。


產品特點

/  product characteristic

●無可動部件、振動影響可忽略;

●直管段要求不高1-2D;

●與介質的溫度、壓力無關;

●專有高溫算法,介質溫度可達+510℃;

●采用高濕算法,實現高精度測量;

●采用穩定性高的鉑RTD傳感器;

●采用享有專有技術”平衡結構封裝”,介質溫度自補償;

●專有算法,可實現高線性、高重複性、高精度;

●量程比寬100:1,可據用戶要求可拓展;

●可實現大管徑小流量測量,最小流量可測低至零,分辨率0.001m/s;

●對流量信號鍵入12點動態修正,內置10點修正;

●在線動態校正電流/電壓輸出;

●對粉塵等小顆粒不敏感;

●在線不斷流裝卸,維護方便。

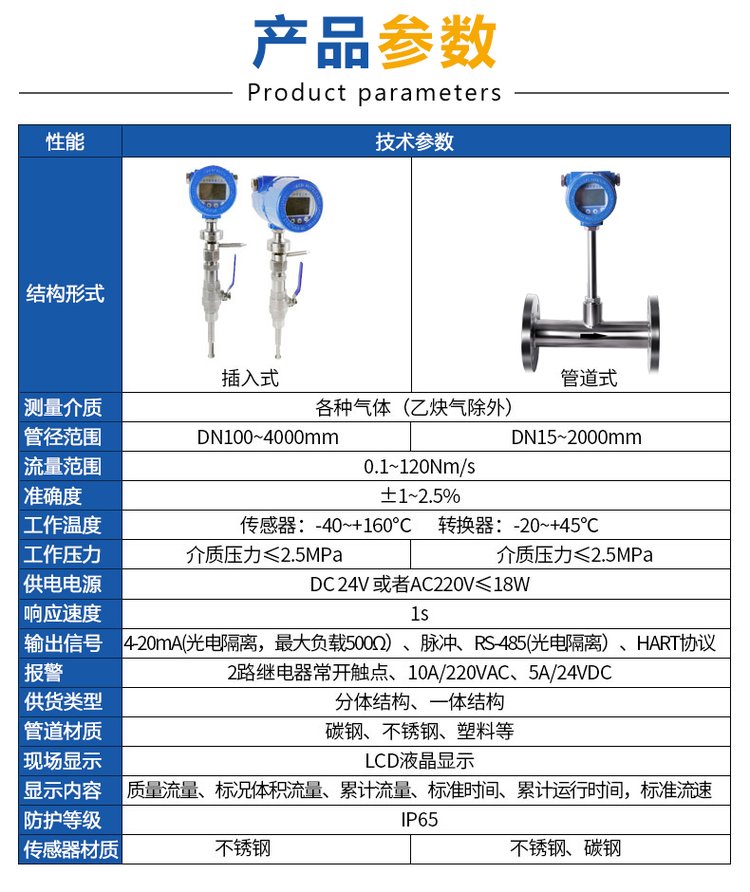

技術參數

/  technical parameters


產品選型

/  product selection

HYRSL

熱式氣體質量流量計

公程通徑

-XXX

100表示DN100



安裝形式

G

管道式



C



插入式

1

螺紋連接

2

法蘭連接







公稱壓力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA



工藝條件

0

普通

1

防腐

2

防爆

3

高溫



輸入信號

A

無輸出

B

4~20MA

C

RS485 MODBUS


1

220V AC

2

24V DC
