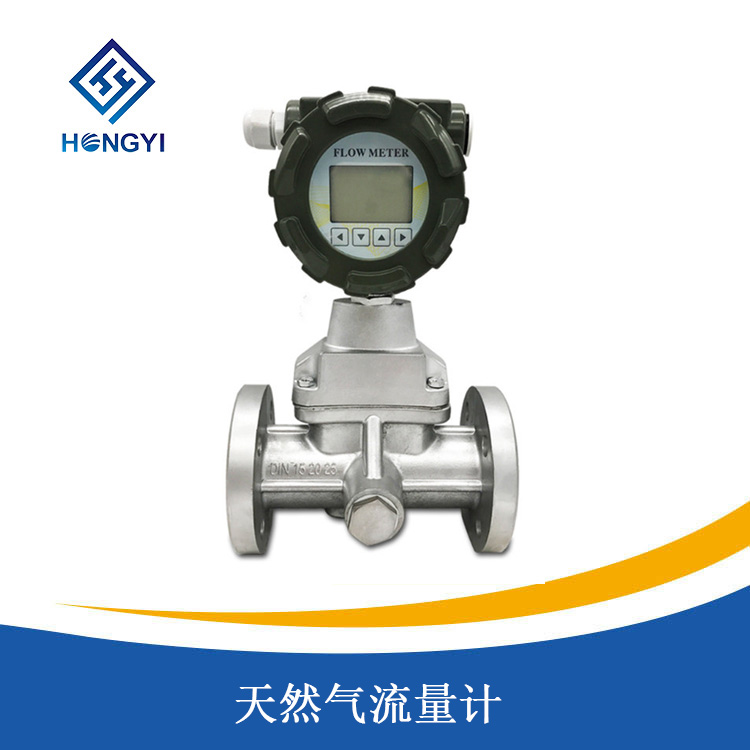

天然氣流量計

產品簡介
/ product introduction1、天然氣流量計是集流量、溫度、壓力檢測功能於一體,並能進行溫度、壓力、壓縮因子自動補償,是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。HY-LUX旋進旋渦流量計可廣泛應用於石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的常用產品。
2、天然氣流量計工作原理流量傳感器的流通剖麵類似文丘利管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量傳感器時,、導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號,然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理並在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
產品特點
/ product characteristic●無機械可動部件,不易腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
●內置式壓力、溫度、流量傳感器,性能高,結構緊湊,外形美觀;
●就地顯示溫度、壓力、瞬時流量和累積流量;
●采用16位電腦芯片,集成度高,體積小,性能好,整機功能強;
●采用雙檢測技術可有效地提高檢測信號強度,並抑製由管線振動引起的幹擾;
●采用國內**的智能抗震技術,有效的抑製了震動和壓力波動造成的幹擾信號;
●采用EEPROM技術,參數設置方便,可長期保存,並可保存長達一年的曆史數據;
●采用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數;
●流量計集流量探頭、微處理器、壓力、溫度傳感器於一體, 采取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,並自動實時跟蹤補償和壓縮因子修正;
●轉換器可輸出頻率脈衝、4~20mA模擬信號,並具有RS485接口,可直接與微機聯網,傳輸距離可達1.2km;
●多物理量參數報警輸出,可由用戶任選其中之一;
●表頭可180度隨意旋轉,安裝使用簡單方便;
●配合本公司的FM型數據采集器,可通過因特網或者電話網絡進行遠程數據傳輸;
●壓力、溫度信號為傳感器輸入方式,互換性強;
●整機功耗低,可用內電池供電,也可外接電源。
技術參數
/ technical parameters公稱通徑 DN(mm) | 流量範圍 (m3/h) | 儀表係數 (m3)-1 | 壓力等級 (MPa) | 準確度 | 備 注 |
25 | 2.5~30 | 240000 | 1.6; 2.5; 4.0。 | 1.5級 | PN≤1.6MPa為鋁合金外殼; PN≤4.0MPa為不鏽鋼外殼; PN>4.0MPa為特殊規格, 訂貨時請說明。 |
32 | 4.5~60 | 90000 | |||
50 | 10~150 | 24000 | |||
80 | 28~400 | 4800 | |||
100 | 50~800 | 2800 | |||
150 | 150~2250 | 680 | |||
200 | 360~3600 | 210 |
注:a.表中所列的流量範圍為產品出廠時檢定的流量範圍(常溫、常壓下介質為空氣P=1.205Kg/m3);b.隨著壓力的增大,流量範圍也隨之擴大。
2、標準狀態情況:P=101.325kPa,T=293.15K;
3、使用條件:
a、環境溫度:-30~+60℃;
b、介質溫度:-20~+80℃;
c、相對溫度:5%~95%;
d、大氣壓力:86kPa~106kPa;
4、電氣性能指標:
a、工作電源:外電源:+24VDC;
b、內電源:3.6V鋰電池;
c、整機耗能:外電源,<1W內電源,<0.3mW,鋰電池可用二年以上;
d、輸出方式:頻率信號;
e、4~20mA電流信號:對應流量0~Qmax,20mA對應流量可由用戶自己設定;
f、RS485通訊:可傳輸溫度、壓力、瞬時流量和累積流量參數;
5、防爆標誌:Exd Ⅱ BT4;
6、防護等級:IP65。
產品選型
/ product selection代號 | 口徑 | 流量範圍m3/h | ||
HY-LUX-25 | DN25 | 2.5~30 | ||
LUX-32 | DN32 | 4.5~60 | ||
LUX-50 | DN50 | 10~150 | ||
LUX-80 | DN80 | 28~400 | ||
LUX-100 | DN100 | 50~800 | ||
LUX-150 | DN150 | 150~2250 | ||
LUX-200 | DN200 | 360~3600 | ||
代號 | 功能1 | |||
N | 無溫壓補償 | |||
Y | 帶溫壓補償 | |||
代號 | 輸出型號 | |||
F1 | 4-20mA輸出(二線製) | |||
F2 | 4-20mA輸出(三線製) | |||
F3 | RS485通訊接口 | |||
代號 | 功能2 | |||
E1 | 1.0級 | |||
E2 | 1.5級 | |||
T | 常溫 | |||
P1 | 1.6Mpa | |||
P2 | 2.5Mpa | |||
P3 | 4.0Mpa | |||
D1 | 內部3.6V供電 | |||
D2 | DC24V供電 | |||
B1 | 不鏽鋼 | |||
B2 | 鋁合金 |
