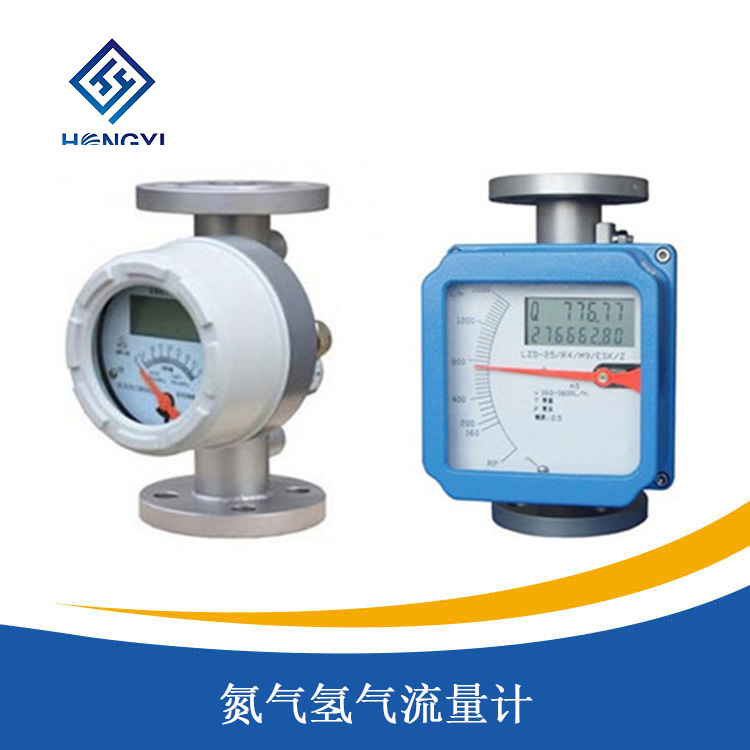

氮氣氫氣流量計

產品簡介
/ product introduction氮氣氫氣流量計采用全金屬結構,Modular概念設計,其壓損小,量程比大(10:1),安裝維護方便,可用於複雜,惡劣環境及各種介質條件的流量測量與過程控製中,適用於測量液體、氣體。 廣泛應用於石油、化工、發電、製藥、食品、水處理等,複雜、惡劣環境條件,及各種介質條件的流量測量過程中。
氮氣氫氣流量計按指示、適用情況和信號輸出形式分類有:指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。支持雙行大液晶顯示,現場顯示累積、瞬時流量,支持數字通訊,現場修改測量參數,電遠傳可輸出0~10mA,4~20mA的標準模擬量信號,特別適用於小口徑和低流速介質流量測量。
產品特點
/ product characteristic●工作可靠,維護量小,壽命長;
●全金屬結構,適用於高溫、高壓合強腐蝕性介質;
●采用獨立mnodular概念設計的測量管指示器;
●可選擇不鏽鋼、哈氏合金、鈦材、PTFE材料測量係統;
●可帶數據恢複,數據被封及掉電保護功能;
●基於模塊化設計設計,遠傳信號輸出,開關信號輸出;
●適用於小口徑和低流速介質流量的檢測;
●較寬的量程比10:1,特殊型20:1;
●可同時顯示瞬時流量和累計流量;
●垂直、水平、各種安裝方式更適合不同使用場合;
●可帶HART協議,可以全部根據用戶需求即時安裝與使用。
技術參數
/ technical parameters測量範圍 | 水:2.5~100000L/h |
空氣:0.07~3000m³/h | |
量程比 | 10:1(DN≤100mm) |
5:1 (DN≤100mm) | |
精度等級 | 標準型1.5級,特殊訂貨可達1.0級 |
最大工作壓力 | DN15、DN25、DN40、DN50~4.0MPa |
DN80、DN100、DN150~1.6MPa | |
介質溫度 | 普通型:-40℃~100℃ |
高溫型:-80℃~250℃ | |
內襯F46氟塑料:-40℃~+80℃,內襯PFTE-40℃~+120℃ | |
環境溫度 | 指針式:-40℃~+65℃ |
智能型:-25℃~+65℃ | |
連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
電氣接口 | M20×1.5(特殊要求可做) |
防護等級 | IP65 |
防爆等級 | 本安:ExibIICT4(配LB987S安全柵) 隔爆:ExdIIBT4 |
介質粘度 | DN15≤5Mpa.s DN25~150≤5Mpa.s |
測量管材質 | 304不鏽鋼 316不鏽鋼,304或316L不鏽鋼內襯FTFE或F46 |
浮子材質 | 304或316(不鏽鋼);FTFE或F46 |
產品選型
/ product selection代號 | 測量管結構 | |||||||
HY-LZ50 | 下進上出 | |||||||
HY-LZ51 | 下進上橫出 | |||||||
HY-LZ52 | 下橫進上橫出 | |||||||
HY-LZ53R | 右進左出 | |||||||
HY-LZ53L | 左進右出 | |||||||
代號 | 接液材質 | |||||||
R0 | 0Cr18Ni2Mo2Ti | |||||||
R1 | 1Cr18Ni9Ti | |||||||
Rp | PTFE | |||||||
T1 | 鈦合金 | |||||||
Rl | 316L | |||||||
代號 | 管道口徑 | |||||||
DN15 | 15 | |||||||
DN25 | 25 | |||||||
DN50 | 50 | |||||||
DN80 | 80 | |||||||
DN100 | 100 | |||||||
DN150 | 150 | |||||||
DN200 | 200 | |||||||
代號 | 附加結構 | |||||||
無 | ||||||||
T | 夾套型 | |||||||
Z | 阻尼型 | |||||||
G | 高溫型 | |||||||
Y | 高壓型 | |||||||
代號 | 指示器形式代碼組合。 | |||||||
M1 | 就地指示器,機械指示瞬時流量 | |||||||
M2 | 供電型,機械指示瞬時流量,液晶顯示瞬時/累積流量 | |||||||
M3 | 供電型,無機械指示,液晶顯示瞬時/累積流量 | |||||||
代碼 | 供電方式 | |||||||
無 | 隻限M1指示器 | |||||||
A | 220VAC,4-20mA輸出 | |||||||
B | 電池供電,無輸出 | |||||||
C | 24VDC,二線製供電,4-20mA輸出 | |||||||
D | 24VDC,三、四線製供電,4-20mA輸出 | |||||||
代號 | 防爆標誌 | |||||||
l | 本安iaCT5方型殼體 | |||||||
d | 隔爆Diibt4園殼體 | |||||||
代號 | 報警或脈衝輸出 | |||||||
無 | 無報警或脈衝輸出 | |||||||
K1 | 上限報警或一路脈衝輸出 | |||||||
K2 | 下限報警或一路脈衝輸出 | |||||||
K3 | 上、下限報警或雙路脈衝輸出 |
