分流旋翼式蒸汽流量計

產品簡介

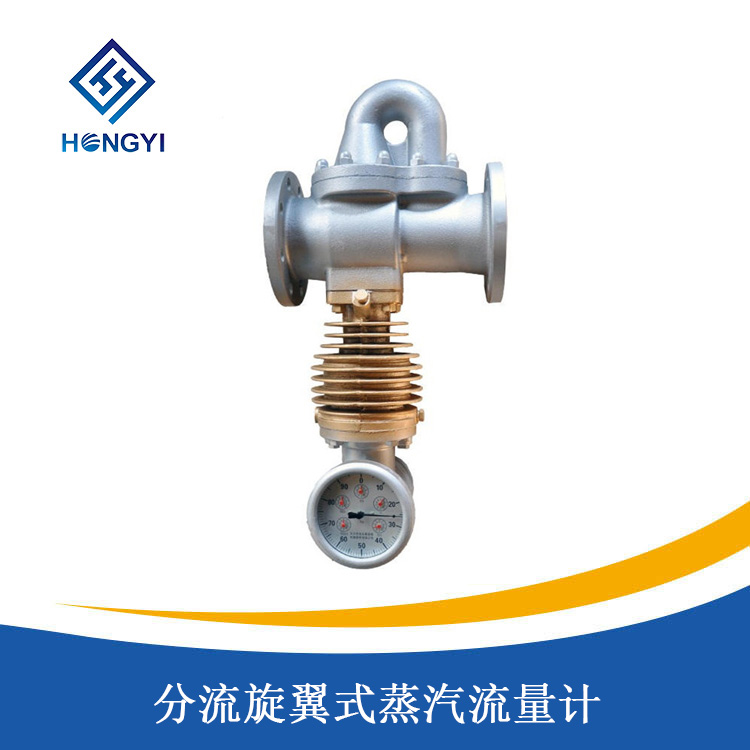

/ product introductionHY-LFX分流旋翼式蒸汽流量計是用於計量流過管道內飽和及低過熱蒸汽的流量計,係現場直讀累積式,具有機械式和智能式兩種結構型式;通過指示器表盤(機械式)或液晶顯示屏(智能式)現場顯示,準確的讀出流過該表的全部蒸汽的質量,也可輸出脈衝信號,同時具有手動壓力補償或自動溫度補償功能。特別適用與中小企業的蒸汽計量,可為鍋爐節能提供可靠的依據。
產品特點
/ product characteristic1、測量流量範圍廣,能準確測量飽和蒸汽和微過熱蒸汽(過熱度不超過20℃)的流量。
2、在管路中安裝這種流量計,隻要改變噴嘴或孔板就能夠很容易地改變流量範圍。
3、能直接讀出累計流量,也能實現遠傳顯示。
4、當工作壓力改變時,通過壓力調節裝置,可以保證計量準確。
5、設計簡單、結構牢靠、維修方便。
技術參數:
1、測量介質:飽和蒸汽、微過熱蒸汽(過熱度≤30℃);
2、公稱通徑:DN25、DN50、DN80、DN100;
3、zui高工作溫度:240℃;
4、使用壓力範圍:0.05~1.6MPa;
5、補償方式:手動壓力補償;
6、讀數方式:現場直讀;
技術參數
/ technical parameters額定流量表:(單位:kg/h)
蒸汽壓力 MPa | DN25 | DN50 | DN80 | DN100 | ||||||||
節流元件 | ||||||||||||
1# | 2# | 3# | 1# | 2# | 3# | 1# | 2# | 3# | 1# | 2# | 3# | |
0.05 | 70 | 35.3 | 18 | 660 | 265 | 133 | 1325 | 660 | 265 | 2650 | 1325 | 660 |
0.1 | 80 | 40 | 20 | 750 | 300 | 150 | 1500 | 750 | 300 | 3000 | 1500 | 750 |
0.2 | 96.7 | 48 | 24 | 915 | 366 | 188 | 1830 | 915 | 366 | 3660 | 1830 | 915 |
0.3 | 110 | 55 | 27.5 | 1050 | 420 | 210 | 2100 | 1050 | 420 | 4200 | 2100 | 1050 |
0.4 | 122 | 61 | 30.7 | 1165 | 466 | 233 | 2330 | 1165 | 466 | 4660 | 2330 | 1165 |
0.5 | 133 | 66.6 | 33.3 | 1270 | 508 | 254 | 2540 | 1270 | 508 | 5080 | 2540 | 1270 |
0.6 | 143 | 71 | 36 | 1365 | 547 | 273 | 2730 | 1365 | 547 | 5470 | 2730 | 1365 |
0.7 | 152.6 | 76 | 38 | 1450 | 576 | 290 | 2900 | 1450 | 576 | 5760 | 2900 | 1450 |
0.8 | 161.6 | 80.7 | 40.7 | 1540 | 615 | 315 | 3150 | 1540 | 615 | 6150 | 3150 | 1540 |
0.9 | 170 | 85 | 42.7 | 1620 | 648 | 324 | 3240 | 1620 | 648 | 6480 | 3240 | 1620 |
1.0 | 176.6 | 88.7 | 44.7 | 1695 | 677 | 339 | 3390 | 1695 | 677 | 6770 | 3390 | 1695 |
1.1 | 1760 | 706 | 353 | 3530 | 1760 | 706 | 7060 | 3530 | 1760 | |||
1.2 | 1835 | 733 | 367 | 3670 | 1835 | 733 | 7330 | 3670 | 1835 | |||
1.3 | 1900 | 760 | 380 | 3800 | 1900 | 760 | 7600 | 3800 | 1900 | |||
1.4 | 1965 | 785 | 393 | 3930 | 1965 | 785 | 7850 | 3930 | 1965 | |||
1.5 | 2015 | 810 | 403 | 4030 | 2015 | 810 | 8100 | 4030 | 2015 | |||
1.6 | 2090 | 835 | 418 | 4180 | 2090 | 835 | 8350 | 4180 | 2090 | |||
指針顯示 | 0-10kg | 0-100kg | 0-10kg | 0-100kg | 0-10kg | 0-100kg |
公稱壓力及工作溫度:
公稱通徑 | 精度等級 | 公稱壓力 | 使用溫度(℃) | 環境溫度(℃) |
25 | 2 | 1.0 | 183 | -20~+50 |
50 | 2.5 | 1.6 | 220 | |
80 | 2.5 | 1.6 | 220 | |
100 | 2.5 | 1.6 | 220 |
外形尺寸及安裝方式:
1、外形尺寸
公稱通徑 | 安裝方法 | 法蘭連接 | 法蘭 | LFX | |||||
外徑D | 螺孔中心距D1 | 螺孔n-d | L | H | B寬度 | 重量kg | |||
25 | 水平安裝 | GB/T17241 .6-.7-1998 | 115 | 85 | 4-φ14 | 200 | 437 | 153 | 27 |
50 | 160 | 125 | 4-φ18 | 324 | 680 | 196 | 32 | ||
80 | 195 | 160 | 8-φ18 | 324 | 710 | 196 | 40 | ||
100 | 215 | 180 | 8-φ18 | 324 | 730 | 196 | 45 |
2、安裝方式:
本儀表安裝方便,安裝時請注意以下事項:
1、流量計須安裝在蒸汽管線水平直管線的中心線上,其流量計進口端直管段長度不小於10DN,出口端直管段長度不小於5DN。
2、流量計開始運行前,須從注水口注滿清水。
3、當流量計在環境溫度0℃以下使用時應注意防凍,注入散熱器中的清水應使用不凍液(約含50%甘醇的水溶液)來代替。
產品選型
/ product selection類型代號 | HY-LFX | 旋翼式蒸汽流量計 |
- | 型號之間連接符 | |
公稱通徑 | 25 | 公稱通徑25mm |
50 | 公稱通徑50mm | |
80 | 公稱通徑80mm | |
100 | 公稱通徑100mm | |
/ | 型號之間連接符 | |
節流元件號 | 1 | 1號節流元件 |
2 | 2號節流元件 | |
3 | 3號節流元件 |
舉例:HY-LFX-50/2 說明:旋翼式蒸汽流量計,公稱通徑50mm,2號節流元件。
