橢圓齒輪流量計

產品概述
/ product introduction產品簡介

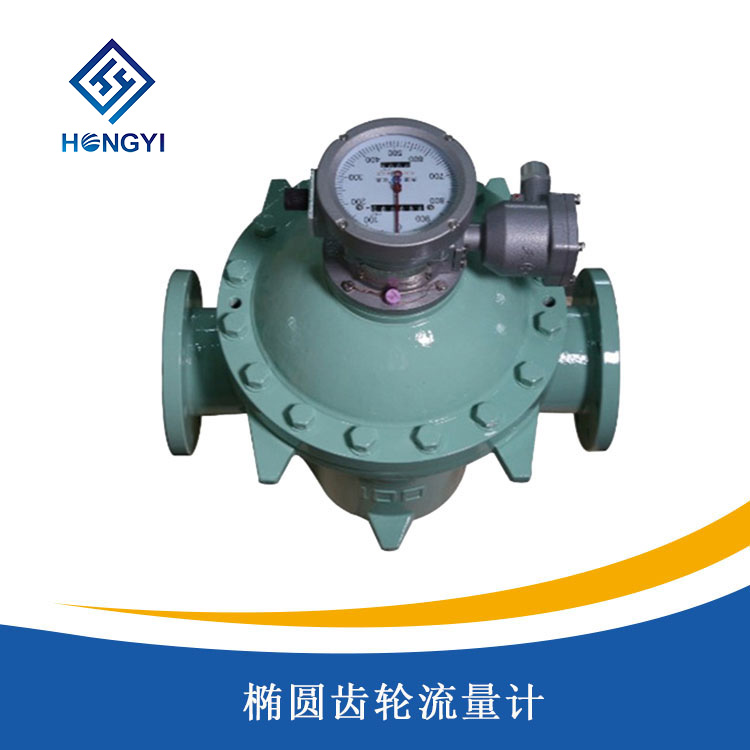

/ product introductionHY-LC橢圓齒輪流量計(又稱排量流量計,齒輪流量計),屬於容積式流量計一種,在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分,根據計量室逐次、重複地充滿和排放該體積部分流體的次數來測量流量體積總量。HY-LC橢圓齒輪流量計可以選用不同的材料(鑄鐵、鑄鋼、304不鏽鋼、316不鏽鋼)製造,適用於化工、石油、醫藥、電力、船舶、燃油、冶金和食品等工業部門的流量計量工作。特別適合於重油、聚乙烯醇、樹脂、潤滑油、原油、機油、柴油等粘度較高介質的流量測量。
產品特點
/ product characteristic●測量精度高、流量範圍寬、重複性好;
●機構簡單、堅固、運行可靠;
●所有零件表麵均經加工而成,無鑄造表麵,表麵光潔美觀;
●無須人員即可現場拆卸再裝,且再裝後,不改變原有計量精度;
●采用防水設計,特別適合於測量粘度較高的介質,而且對被測量液體粘度的變化不敏感;
●現場可顯示累積流量、瞬時流量、單次流量等;
●安裝容易。流量計前後不需直管段,即使流量計靠近閥門、彎管、縮管、擴大管,也無需加裝直管段;
●HWLC-a型鑄鐵橢圓齒輪流量計,廣泛用於各種油品及對鑄鐵不腐蝕液體介質的計量 ;
●HWLC-e型鑄鋼橢圓齒輪流量計,用於高壓、低腐蝕性介質的計量 ;
●HWLC-b型廣泛用於有較強腐蝕性液體介質,如酸、堿、鹽及有機化合物等的計量 。
技術參數
/ technical parameters型號 | HY-LC-a鑄鐵、 | HY-LC-e鑄鋼 | HY-LC-b不鏽鋼 | ||||
公稱壓力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被測液體粘度 | 2 ~200 Mpa.s | ||||||
被測液體溫度 | -20℃~+100℃ | ||||||
流 量 範 圍 m3/h | |||||||
型號 | HY-LC-a鑄鐵 | A-LLC-e鑄鋼 | HY-LC-b不鏽鋼 | ||||
精度等級 | |||||||
公稱口徑 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
(mm) | |||||||
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 |
產品選型
/ product selection1、選型表
類型代號 | 專用標誌 | 材料標誌 | 公稱通徑 | 公稱壓力 | /計數器 | 發信器 | 精度 | 說明 |
HY-LC- | 橢圓齒輪流量計 | |||||||
H | 焊接式鋼質流量計 | |||||||
U | 保溫夾套式流量計 | |||||||
N | 高粘度液體流量計 | |||||||
SP | 食品用流量計 | |||||||
T | 高溫流量計 | |||||||
Q | 計量汽油用流量計 | |||||||
A | 鑄鐵材質 | |||||||
E | 鑄鋼材質 | |||||||
B | 不鏽鋼材質 | |||||||
10 | 公稱通徑為10mm | |||||||
15 | 公稱通徑為15mm | |||||||
200 | 公稱通徑為200mm | |||||||
1 | 1.0MPa | |||||||
2 | 1.6MPa | |||||||
3 | 2.5MPa | |||||||
4 | 4.0MPa | |||||||
6 | 6.3MPa | |||||||
A A1 | 用於DN40以下,A1可帶發信器 | |||||||
J1 | 用於DN50以上,可帶發信器 | |||||||
A5 A6 | A5單指針字輪顯示 | |||||||
A6指針輪回零 | ||||||||
GF-Ⅰ | 12V三線製光電發信器 | |||||||
GF-Ⅱ | 24V三線製光電發信器 | |||||||
MF | 4~20mA輸出發信器 | |||||||
J | 0.2級精度 |
2、安裝指南
按照要求正確安裝後的橢圓齒輪流量計,使用時即可保證足夠的精度,通常累計值的精度可達0.5級,是一種較為準確的流量計量儀表。但是,如果使用時被測介質的流量過小,儀表的泄漏誤差的影響就會突出,不能再保證足夠的測量精度。因此,不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值,隻有當實際被測流量大於該下限流量允許值時,測量精度才能獲得保證。
其次,使用橢圓齒輪流量計要注意被測介質的溫度不能過高,否則不僅會增加測量誤差,而且有使齒輪發生卡死的可能。為此,橢圓齒輪流量計在儀表所規定的使用溫度範圍內使用。長期使用後的橢圓齒輪流量計,其內部的齒輪會被腐蝕和磨損,從而影響測量精度。因此,要經常注意觀察,並定期拆下進行檢查,若條件允許最好定期進行標定。
