旋進旋渦流量計

發布時間:2023-03-01
旋進旋渦流量計

產品概述

/ product introduction
HY-LUX旋進旋渦流量計是集流量、溫度、壓力檢測功能於一體,並能進行溫度、壓力、壓縮因子自動補償,是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。HY-LUX旋進旋渦流量計可廣泛應用於石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的常用產品。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HY-LUX旋進旋渦流量計是集流量、溫度、壓力檢測功能於一體,並能進行溫度、壓力、壓縮因子自動補償,是石油、化工、電力、冶金等行業用於氣體計量的理想儀表。HY-LUX旋進旋渦流量計可廣泛應用於石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量,是目前油田和城市天然氣輸配計量和貿易計量的常用產品。

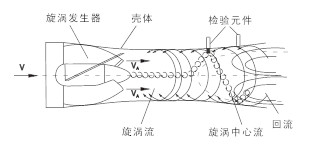

HY-LUX旋進旋渦流量計工作原理流量傳感器的流通剖麵類似文丘利管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量傳感器時,、導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈衝信號,然後再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理並在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

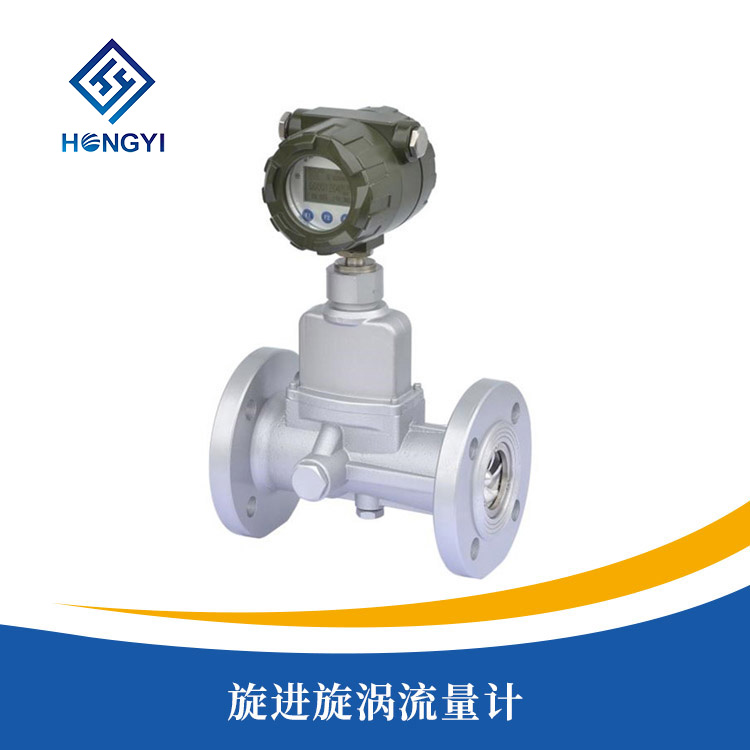

旋進旋渦流量計(圖1)



產品特點

/  product characteristic

●無機械可動部件,不易腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;

●內置式壓力、溫度、流量傳感器,性能高,結構緊湊,外形美觀;

●就地顯示溫度、壓力、瞬時流量和累積流量;

●采用16位電腦芯片,集成度高,體積小,性能好,整機功能強;

●采用雙檢測技術可有效地提高檢測信號強度,並抑製由管線振動引起的幹擾;

●采用國內先進的智能抗震技術,有效的抑製了震動和壓力波動造成的幹擾信號;

●采用EEPROM技術,參數設置方便,可長期保存,並可保存長達一年的曆史數據;
●采用漢字點陣顯示屏,顯示位數多,讀數直觀方便,可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量,以及介質壓力、溫度等參數;
●流量計集流量探頭、微處理器、壓力、溫度傳感器於一體, 采取內置式組合,使結構更加緊湊,可直接測量流體的流量、壓力和溫度,並自動實時跟蹤補償和壓縮因子修正;

●轉換器可輸出頻率脈衝、4~20mA模擬信號,並具有RS485接口,可直接與微機聯網,傳輸距離可達1.2km;

●多物理量參數報警輸出,可由用戶任選其中之一;

●表頭可180度隨意旋轉,安裝使用簡單方便;

●配合本公司的FM型數據采集器,可通過因特網或者電話網絡進行遠程數據傳輸;

●壓力、溫度信號為傳感器輸入方式,互換性強;

●整機功耗低,可用內電池供電,也可外接電源。

技術參數

/  technical parameters

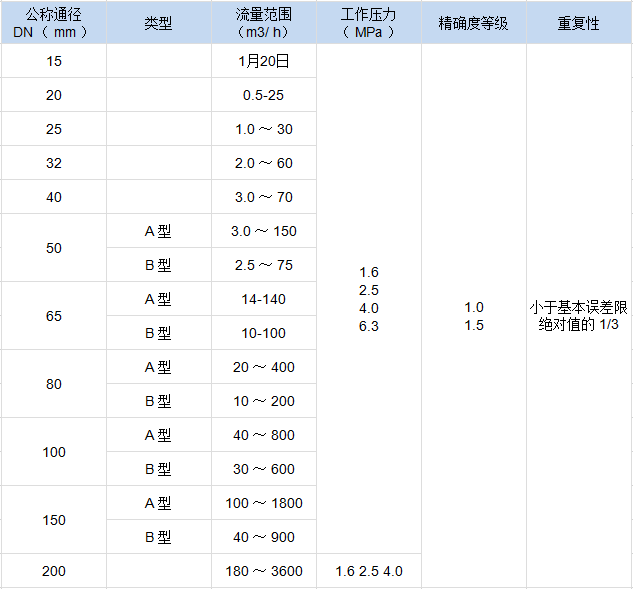

旋進旋渦流量計(圖2)

注:此流量範圍上限可擴大1.5倍,保證正常使用。

1、準確度:為溫度、壓力修正後的係統精度;

2、A、B用以區別相同通徑不同流量範圍。

產品選型

/  product selection

一、選型表

代號

口徑

流量範圍m3/h

HY-LUX-25

DN25

2.5~30

LUX-32

DN32

4.5~60

LUX-50

DN50

10~150

LUX-80

DN80

28~400

LUX-100

DN100

50~800

LUX-150

DN150

150~2250

LUX-200

DN200

360~3600


代號

功能1

N

無溫壓補償

Y

帶溫壓補償


代號

輸出型號

F1

4-20mA輸出(二線製)

F2

4-20mA輸出(三線製)

F3

RS485通訊接口


代號

功能2

E1

1.0級

E2

1.5級

T

常溫

P1

1.6Mpa

P2

2.5Mpa

P3

4.0Mpa

D1

內部3.6V供電

D2

DC24V供電

B1

不鏽鋼

B2

鋁合金

二、安裝和使用

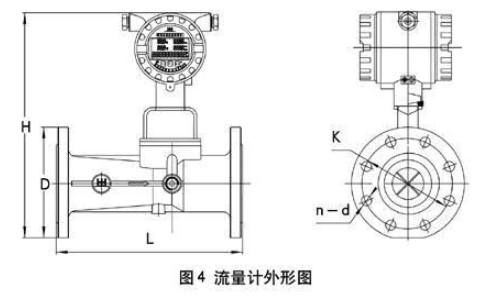

1、流量計外形尺寸(圖4)

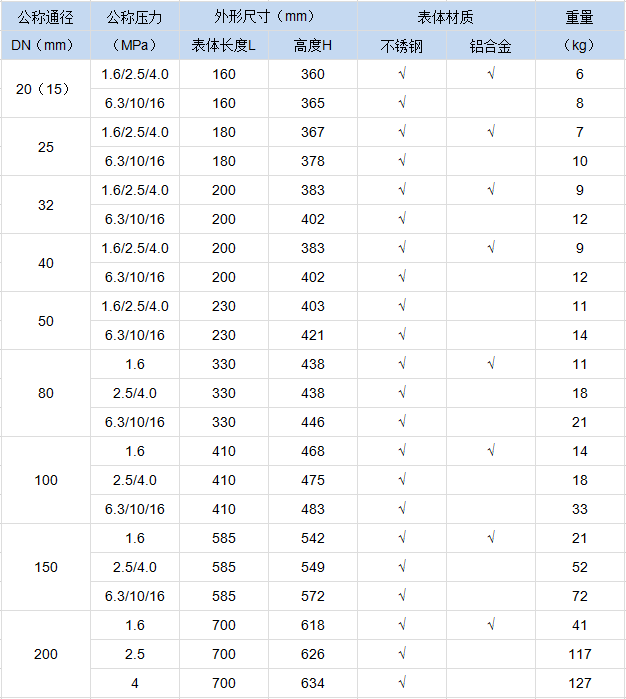

旋進旋渦流量計(圖3)

旋進旋渦流量計(圖4)

2、流量計的安裝

①流量計應根據流向標誌安裝。

②流量計可水平、垂直或任意角度傾斜安裝。

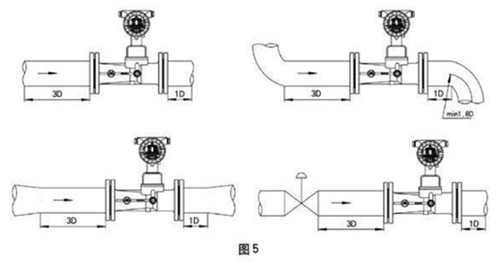

③上下遊直管段要求見(圖5)

旋進旋渦流量計(圖5)

④被測介質內除含有較大顆粒或較長纖維性雜質外,一般無需安裝過濾器。

⑤流量計周圍不應有強外磁場幹擾及強烈的機械振動。

⑥流量計可靠接地。

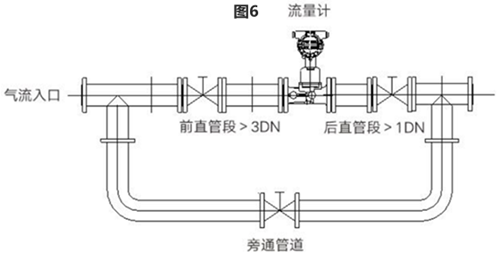

⑦為了不影響流體正常輸送和便於維護,要求安裝旁通管道,並保證前≥3DN、後≥1DN的直管段(圖6)。

旋進旋渦流量計(圖6)
