靶式流量計

發布時間:2023-03-01

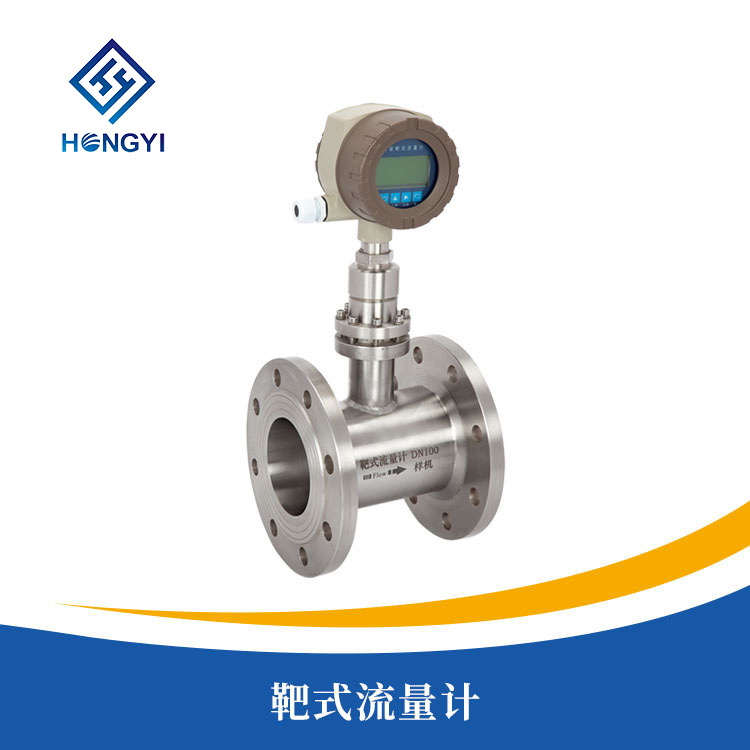

靶式流量計

產品概述

/ product introduction
HYDBL智能靶式流量計是在傳統隔離膜片式靶式流量計基礎上,將應變傳感器應用到靶式流量計上,同時采用最新數字技術和微電子技術,將檢測到的傳感信號處理成與流量成正比的4~20mA信號輸出,並通過雙排大液晶同時顯示瞬時流量和累計流量,使傳統的靶式流量計無論在結構上和性能上都有顯著提高。產品無可動部件,抗振動、抗雜質、抗幹擾能力強,具有操作簡單,安裝容易,免維護,故障自檢,運行費用低等一係列特點。采用了電容力傳感器作為測量和敏感傳遞元件,同時利用了現代數字智能處理技術而的一種新式流量計量儀表。廣泛應用於半水煤氣、焦爐煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、汙水、純淨水等以及其它特殊介質的計量,解決了多年來業內疑難流量計量。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HYDBL智能靶式流量計是在傳統隔離膜片式靶式流量計基礎上,將應變傳感器應用到靶式流量計上,同時采用最新數字技術和微電子技術,將檢測到的傳感信號處理成與流量成正比的4~20mA信號輸出,並通過雙排大液晶同時顯示瞬時流量和累計流量,使傳統的靶式流量計無論在結構上和性能上都有顯著提高。產品無可動部件,抗振動、抗雜質、抗幹擾能力強,具有操作簡單,安裝容易,免維護,故障自檢,運行費用低等一係列特點。采用了電容力傳感器作為測量和敏感傳遞元件,同時利用了現代數字智能處理技術而的一種新式流量計量儀表。廣泛應用於半水煤氣、焦爐煤氣、重油、渣油計量、瀝青、液體石蠟、甲苯、硫酸、天然氣、甲烷氯化物、煙道氣、汙水、純淨水等以及其它特殊介質的計量,解決了多年來業內疑難流量計量。


產品特點

/  product characteristic

●耐高溫、高壓:從-80℃至+200℃,壓力可達10MPa;

●適用各種口徑:φ15~φ1500mm;

●適用於液體、氣體、蒸汽的測量;
●壓損小,小口徑是標準孔板的一半,大口徑明顯減小;

●可測量低流速介質,流速大於0.1m/s即可測量(雷諾數大於1000即可);

●可測量粘度大,含有泥沙的介質、;

●計量準確,精度高,最高可達0.2%(特殊訂購)。


技術參數

/  technical parameters
公稱口徑及壓力法蘭式:DN15~DN300mm(壓力1.6~10MPa)
夾持式:DN15~DN300mm(壓力1.6~10MPa)
插入式:DN150~DN1500mm(壓力1.6~10MPa)
螺紋式:DN15~DN50mm(壓力1.64MPa)
精確度±0.5%~±2.5%FS 標準型:±1.0%FS
介質溫度-40℃~+200℃(超過100℃加散熱片,超過200℃或低於-30℃加夾套裝置)
環境溫度-40℃~+85℃(液晶不會損壞)液晶正常工作在-30℃~+80℃
供電電源24VDC二線製4~20mA(12VDC~32VDC)
電池型:3.6V@7.5AH鋰電池,可持續使用三年
信號輸出4~20mA
測量管材質不鏽鋼304、316或其他
防爆標誌本安型ExiaIICT5,隔爆型ExdIIBT6
電纜接口隔爆型1/2NPT內螺紋,其他M20×1.5內螺紋
液晶顯示瞬時流量顯示數值範圍:0~50000(可帶小數點)
累積流量顯示數值範圍:0~99999999(可帶小數點)自動複位
外殼材質鑄鋁
負載特性RLmax=50*(電源電壓-12)Ω@24V
防護等級IP65


產品選型

/  product selection
儀表型號HYDBL-1HYDBL-2HYDBL-3HYDBL-4
信號輸出4-20mA4-20mA4-20mA
供電電源鋰電池24VDC±15%24VDC±15%24VDC±15%
通訊接口可選RS485可選RS485可選RS485
精度等級液體:1.0級液體:1.0級
氣體:1.0級氣體:1.0級
蒸汽:1.5級蒸汽:1.5級
顯示器有
儀表材質304SS304SS
防爆等級可選ExiaIICT5或ExdIIBT6可選ExiaIICT5或ExdIIBT6
防護等級IP65IP65
整機功耗< 1W< 1W
儀表通經DN15~DN1500DN15~DN1500
安裝方式螺紋、法蘭式、夾持式、插入式螺紋、法蘭式、夾持式、插入式
耐壓等級可選1.6MPa或2.5MPa可選1.6MPa或2.5MPa
介質溫度-40℃~250℃、-40℃~350℃-40℃~250℃、-40℃~350℃
環境溫度-20℃~60℃-20℃~60℃
