法蘭隔膜壓力變送器

產品概述
/ product introduction產品簡介
/ product introductionHY-2088/3851法蘭隔膜壓力變送器是加裝焊接密封隔離膜片結構而形成的。它的焊接密封隔離膜片裝置具有多種不同過程連接結構形式,特別適用於高溫、高粘度、結晶狀介質及易堵塞場合的壓力測量,也適用於衛生、醫藥場合的壓力測量。
產品特點
/ product characteristic1、法蘭安裝;
2、兩線製,4~20mA 模擬輸出, HART協議數字通訊;
3、智能 LCD 液晶表頭帶背光;
4、大尺寸膜片,全焊接密封,長期可靠耐用;
5、用於氣體,液體,蒸汽的壓力測量;
6、防腐膜片可選(鉭、哈 C、316L、316L 噴四氟);
7、特別適用高溫粘稠液體;

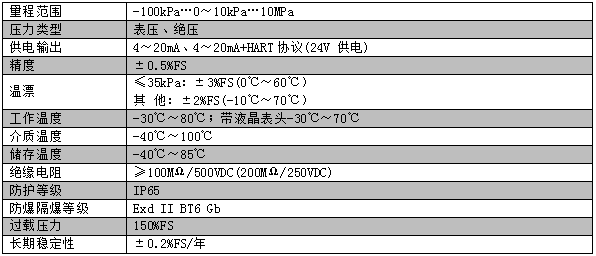

技術參數
/ technical parameters產品選型
/ product selectionHY-2088/3851 | 法蘭隔膜壓力變送器(最大工作壓力2.5MPa) | |||||||||
4 | 0-4~40KPa | |||||||||
5 | 0-40~250KPa | |||||||||
6 | 0-0.16~1.0MPa | |||||||||
代碼 | 輸出 | |||||||||
N | 普通模擬型:(輸出:4~20mA) | |||||||||
G | 常規智能型:(輸出:4~20mA) | |||||||||
S | 標準智能型:(輸出:4~20mA帶HART總線協議) | |||||||||
Z | 數字化智能型:(輸出:4~20mA全數字化傳感器,自帶通訊鍵盤) | |||||||||
代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||
A0 | 80 | 平 | 316LSST | |||||||
A2 | 80 | 50 | 316LSST | |||||||
A4 | 80 | 100 | 316LSST | |||||||
A6 | 80 | 150 | 316LSST | |||||||
B0 | 100 | 平 | 316LSST | |||||||
B2 | 100 | 50 | 316LSST | |||||||
B4 | 100 | 100 | 316LSST | |||||||
B6 | 100 | 150 | 316LSST | |||||||
C0 | 80 | 平 | 哈氏C-276 | |||||||
C2 | 80 | 50 | 哈氏C-276 | |||||||
C4 | 80 | 100 | 哈氏C-276 | |||||||
C6 | 80 | 150 | 哈氏C-276 | |||||||
D0 | 100 | 平 | 哈氏C-276 | |||||||
D2 | 100 | 50 | 哈氏C-276 | |||||||
D4 | 100 | 100 | 哈氏C-276 | |||||||
D6 | 100 | 150 | 哈氏C-276 | |||||||
E0 | 80 | 平 | 鉭 | |||||||
F0 | 100 | 平 | 鉭 | |||||||
代碼 | 安裝法蘭 | |||||||||
A | 3〞150lb | 碳鋼鍍鋅 | ||||||||
B | 4〞150lb | |||||||||
C | 3〞300lb | |||||||||
D | 4〞300lb | |||||||||
代碼 | 結 構 材 料 | |||||||||
法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||
22 | 316不鏽鋼 | 316不鏽鋼 | 316不鏽鋼 | 矽油 | ||||||
23 | 316不鏽鋼 | 316不鏽鋼 | 哈氏合金C | |||||||
24 | 316不鏽鋼 | 316不鏽鋼 | 蒙乃爾 | |||||||
25 | 316不鏽鋼 | 316不鏽鋼 | 鉭 | |||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||
代碼 | 選項 | |||||||||
M1 | 0-100%線性指示表 | |||||||||
M2 | LED數字顯示表 | |||||||||
M3 | LCD顯示器 | |||||||||
C0 | 1/2-14NPT錐管內螺紋接頭 | |||||||||
C1 | 1/2-14NPT引壓接頭後部焊接引壓管Ф14 | |||||||||
C2 | 丁字形螺紋接頭M20×1.5 | |||||||||
d | 隔爆型dⅡBT4 | |||||||||
i | 本安型iaⅡCT |
