高溫壓力變送器

發布時間：2023-03-10

產品概述

/ product introduction

HY-2088高溫壓力變送器選用國際著名公司高精度、高穩定性高溫壓力傳感器組件，是一種使用耐高溫壓力芯體或者藍寶石芯體為測壓原料的壓力傳感器，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4~20mA，0~5VDC，0~10VDC及1~5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝

產品特點技術參數產品選型

訂購熱線：0517-86881020

產品簡介

/ product introduction

HY-2088高溫壓力變送器選用高精度、高穩定性高溫壓力傳感器組件，是一種使用耐高溫壓力芯體或者藍寶石芯體為測壓原料的壓力傳感器，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4~20mA，0~5VDC，0~10VDC及1~5VDC等標準電信號。高質量的傳感器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和優質性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要，適用於高溫工業環境下與各種測量控製設備配套使用。
HY-2088高溫壓力變送器采用進口不鏽鋼隔離膜片的高精度、高穩定性的芯片組裝，產品經過精密的結構設計、合理的溫度補償，配以線性處理電路、V/I轉換及對不鏽鋼殼體的全密封焊接工藝製造。輸出信號4～20mA、0～10mA、0～5VDC等。產品可用於對高溫氣體、液體、蒸汽壓力的測量及具有腐蝕性介質的壓力測量。根據需要，可配線性100%指針表頭或數字顯示表頭。

產品特點

/ product characteristic

1、使用高性能擴散矽壓阻傳感器
2、用於氣體、液體等多種介質的壓力測量
3、壓力量程範圍廣
4、有數字顯示可選擇
5、多種輸出信號可選擇

技術參數

/ technical parameters

測量介質	氣體、液體、油等與316兼容的介質
測量形式及範圍	表壓（G）---最大(0～60)MPa, 最小(0～0.5)KPa
	絕壓（A）---最大(0～40)MPa, 最小 (0～5)KPa
	負壓（B）--- (-0.1～40)MPa, 最小(-0.2～0.2 )KPa
精度等級	0.1、 0.25、 0.5
過載能力	量程的2～5倍
長期穩定性	小於0.25%FS/年，小於0.5%FS/年
供電電源	15～36 VDC（標定電壓24VDC）
輸出信	(4～20)mA（二/三線製）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V

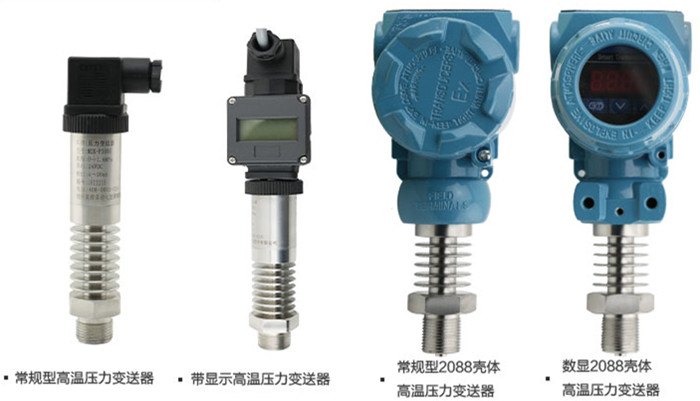

顯示方式	指針表頭或數字顯示可選配
校準	通過調節精密電位器實現對零點、量程調節
工作溫度	-40～180℃ 補償溫度：-20～70 ℃

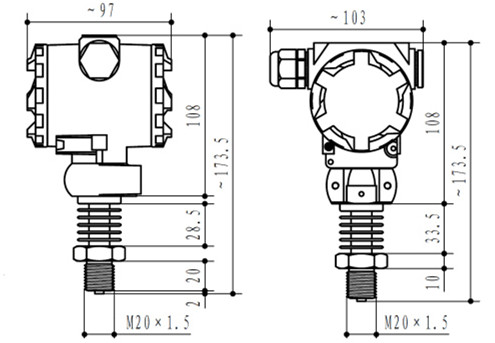

過程連接	M20×1.5外螺紋（Ф3內孔）或用戶注明
隔離膜片材料	316不鏽鋼
傳感器接口材料	1Cr18Ni9Ti
外殼材料	合金鋁
防護等級	IP65

產品選型

/ product selection

HY-2088	高溫壓力變送器
	代碼	量程範圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	線性指示表
					M2	LED數字顯示表
					M3	LCD顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定
