HART手操器

發布時間:2023-02-28
HART手操器

產品概述

/ product introduction
HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起,既能完成包括電壓,電流,熱電偶,熱電阻,頻率,電阻,壓力在內的常規校驗,又能用來與所有流行HART智能變送器直接通信,作為一台多功能手操器使用,用於維護和診斷HART儀表。HART裝置提供具有相對低的帶寬,適度響應時間的通信,經過多年的發展,HART技術在國外已經十分成熟,並已成為全球智能儀表的工業標準。HART協議采用基於Bell202標準的FSK頻移鍵控信號,在低頻的4~20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊,數據傳輸率為1.2Mbps。由於FSK信號的平均值為0,不影響傳送給控製係統模擬信號的大小,保證了與現有模擬係統的兼容性。在HART協議通信中主要的變量和控製信息由4~20mA傳送,在需要的情況下的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。
產品特點 技術參數 產品選型
訂購熱線:0517-86881020

產品簡介

/  product introduction

HART手操器是把多功能校驗儀的傳統功能和HART通訊功能結合在一起,既能完成包括電壓,電流,熱電偶,熱電阻,頻率,電阻,壓力在內的常規校驗,又能用來與所有流行HART智能變送器直接通信,作為一台多功能手操器使用,用於維護和診斷HART儀表。HART裝置提供具有相對低的帶寬,適度響應時間的通信,經過多年的發展,HART技術在國外已經十分成熟,並已成為全球智能儀表的工業標準。HART協議采用基於Bell202標準的FSK頻移鍵控信號,在低頻的4~20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊,數據傳輸率為1.2Mbps。由於FSK信號的平均值為0,不影響傳送給控製係統模擬信號的大小,保證了與現有模擬係統的兼容性。在HART協議通信中主要的變量和控製信息由4~20mA傳送,在需要的情況下的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。


產品特點

/  product characteristic

HART手操器采用的是半雙工的通信方式,其特點是在現有模擬信號傳輸線上實現數字信號通信,屬於模擬係統向數字係統轉變過程中過渡性產品,因而在當前的過渡時期具有較強的市場競爭能力,獲得了較快發展。HART規定了一係列命令,按命令方式工作。HART有三類命令 類稱為通用命令,這是所有設備都理解、都執行的命令;第二類稱為一般行為命令,所提供的功能可以在許多現場設備(盡管不是全部)中實現,這類命令包括 的現場設備的功能庫;第三類稱為特殊設備命令,以便於工作在某些設備中實現特殊功能,這類命令既可以在基金會中開放使用,又可以為開發此命令的公司所。在一個現場設備中通常可發現同時存在這三類命令。

技術參數

/  technical parameters

1、外形尺寸

 ●HART375C:228mm×100mm×60mm(手持部 分為 70mm 寬×36mm 厚)(不包括插頭和引出帶纜部 分)。

2、HART接口部分

 ●HART接口符合HCF(HART通信基金會)協議,雙向半雙工 1200bit/s方式工作。

 ● HART接口可接收的共模電壓為±28V。

 ●漏電電流典型值小於 1.0uA@25℃。

 ●HART接口通信距離<1500m e)HART通信接口具有抗EMI措施 f)HART通信接口具有幅值自動倍增功能。

3、PC接口部分

 ●PC接口部分需要通過電平轉換器連接 PC 機串 口,此端口用於升級儀表庫。

4、功耗指標

 ●電源功耗:4.5VDC,19.8mA(工作狀態)。

5、電池的使用

 ●供電電源:三節 7號堿性電池或鎳 氫充電電池。

 ●連續工作時間:采用堿性電池時,典型值為 150小時。采用 2000mAH 充電電池時,典型值為 100 小時。

6、環境溫度要求

 ●工作溫度範圍:0℃~ 50℃ 儲存溫度範圍:-20℃~ 55℃。

7、液晶顯示屏

 ●液晶顯示屏是 8 行×21 字符顯示,可以顯示 4行漢字。

 ●在環境溫度過低時,液晶顯示器的響應速度會變 慢,這是正常現象;由於本設備帶有自動溫度補償電 路,在環境溫度較高時,液晶顯示器仍然具有很好的 對比度,方便您在不同環境的使用需求。


產品選型

/  product selection

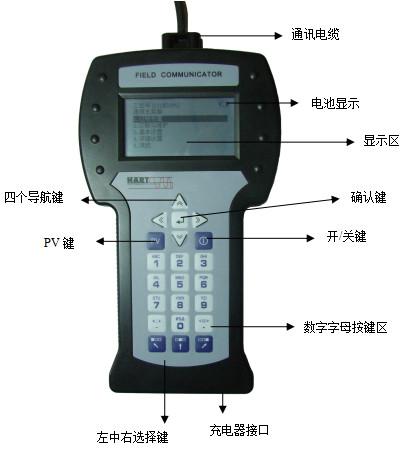

1、手持器界麵功能介紹
HART手操器(圖1)

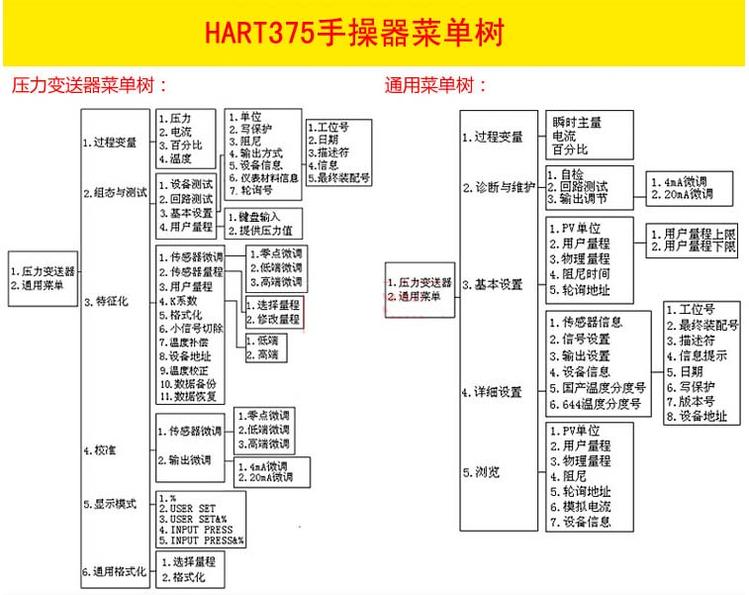

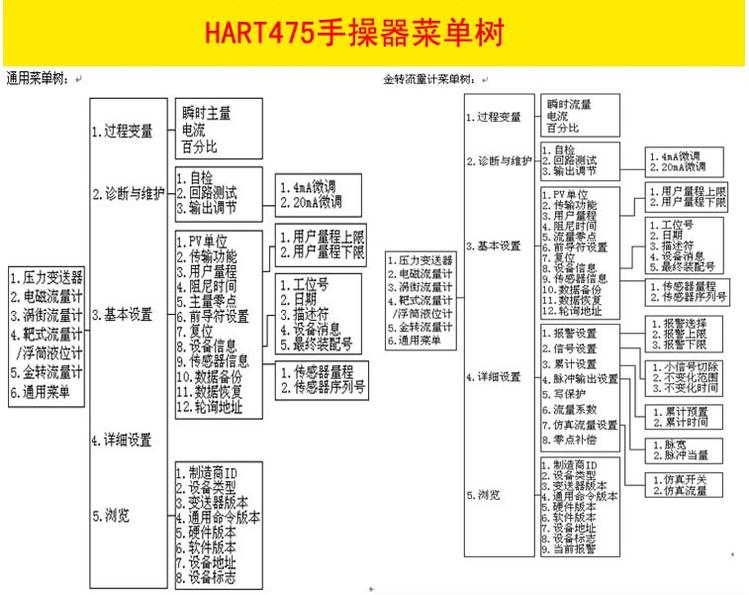

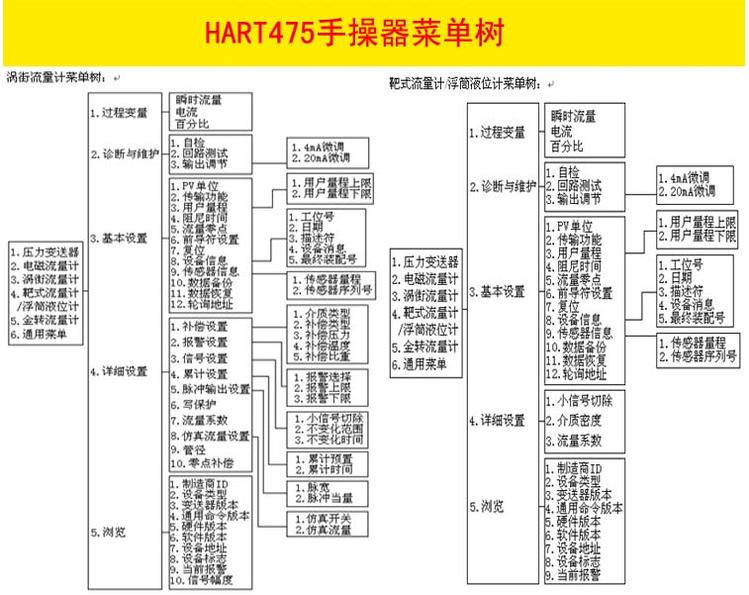

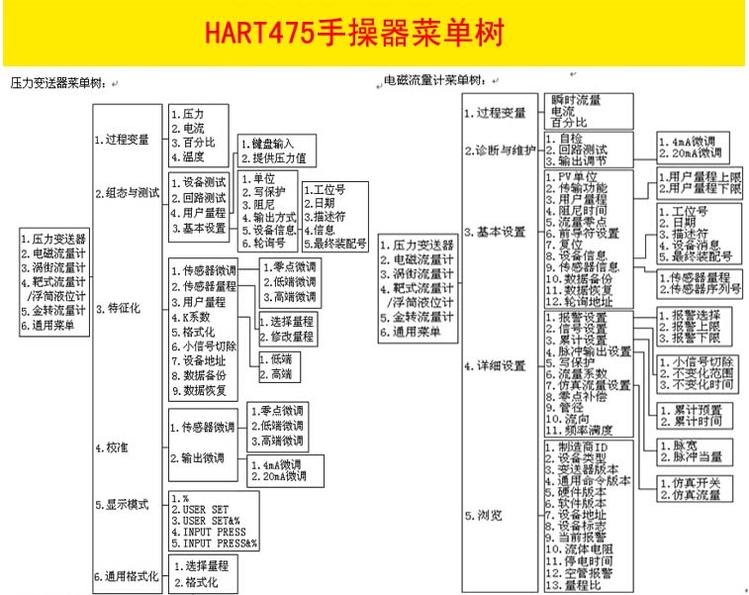

2、手持器菜單樹
HART手操器(圖2)HART手操器(圖3)HART手操器(圖4)HART手操器(圖5)
