HART475手操器

產品簡介
/ product introductionHART475手操器(現場通訊器)適合與帶HART協議的智能變送器的通訊操作,與HART275、HART手操器(現場通訊器)兼容,具有好的兼容性,可通訊1151、3051、EJA、ABB智能變送器及流量方麵的帶HART協議功能的進口儀表產品,兼容國產的各種智能變送器及流量產品。
產品特點
/ product characteristic●全中文菜單顯示;
●符合HART協議要求,通過中文菜單提示輸入,操作簡單;
●本HART475手操器具有體積小,重量輕特點;
●配備可充電電池,自配直流充電器;
●可實時顯示變送器的壓力、電流、溫度及百分比等參數;
●可對變送器的主變量的單位進行修改(含15種單位選擇),以及顯示的單位;
●可讀寫變送器等設備的輸出方式。可分為線性、開方以及未知,一般默認為線性方式;
●可兼容電磁流量計、渦街流量計、金屬轉子流量計等帶HART的流量計;
●帶有信息自診斷及保護功能;
●低電壓報警顯示;
●格式化密碼保護功能;
●在線監控和通信,通信期間,調製信號不會中斷420mA DC信號;
●與采用HRAT通訊協議的所有儀表儀器使用。
技術參數
/ technical parameters●微處理器:80MHZ;
●接口:3個4mm香蕉孔 ;
●內置內存(隨機存儲器):32M ;
●紅外數據口:最大速率115kbs/s,距離最大30cm ;
●係統卡:1GB或者更高 ;
●工作環境:-10~50攝氏度 ;
●防護:IP51(正麵) ;
●擴展模塊:32M ;
●儲存:-20~55攝氏度(帶電池),-2060攝氏度(不帶電池) ;
●鍵盤:25個鍵,4個操作鍵,12個字母鍵,4個肩頭,4個功能鍵和開關鍵 ;
●電池:可充電鋰離子電池,可使用20個小時,100240VAC充電 ;
●充電器:迷你DIN6芯插座 ;
●升級要求:winxp操作係統,光驅,能連接internet網 ;
●抗震:1m落地至混凝土地麵沒有問題 ;
●重量:大約0.9KG,含電池 ;
●濕度:0~95%(無凝露) ;
●顯示:1/4VGA(240320象素) 彩色8.9cm觸摸屏,自動調光顯示。
產品選型

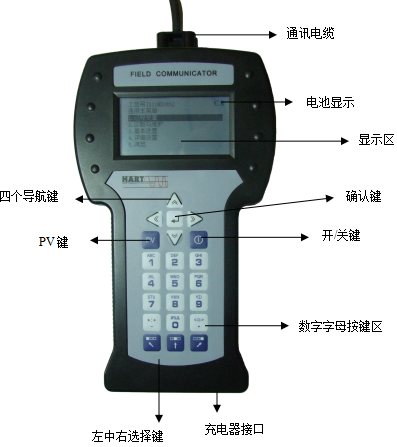

/ product selection一、HART475手操器基本性能和功能
二、HART475手操器常見故障排除
1、開不開機
在使用過程中如果出現開不了機,即無法啟動現場通訊器,首先檢查電池。如若電池有電還是啟動不了,則有可能是現場通訊器的開關鍵已損壞。(注意:在使用過程當中請不要用堅硬的東西去觸碰現場通訊器的按鍵貼膜,以免造成損壞。)
2、通訊不上或通訊中斷
①若出現通訊不上,首先檢查HART回路中現場設備的電流和電壓。幾乎所有的現場設備都至少需要4mA和12VDC以維持正常運行。
②檢查回路中的阻抗,看回路中是否接入了250歐姆的外部阻抗。接入250歐姆電阻,將引線接入250歐姆電阻的兩端。再查看通訊是否正常。
③檢查接線端子和HART通訊線纜是否損壞。
④HART通訊受到控製係統的幹擾。此時停止控製係統中的HART通訊,確認現場設備和通訊器之間的通訊。
