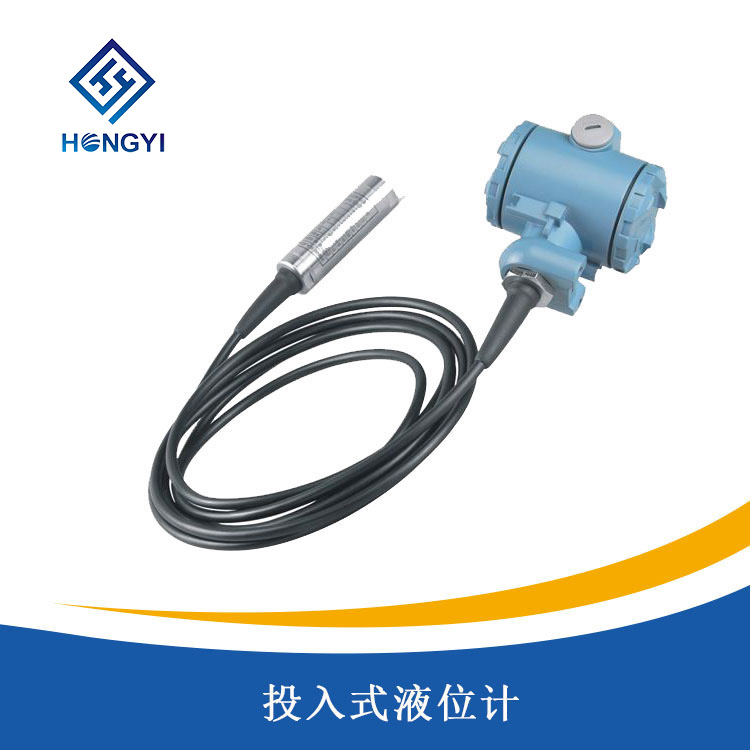

投入式液位計

發布時間：2023-02-28

產品概述

/ product introduction

HY-181投入式液位計是一種測量液位的壓力傳感器，基於所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散矽敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用於石油化工、冶金、電力、製藥、供排水、環保等係統和行業的各種介質的液位測量。HY-530AE投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。

產品特點技術參數產品選型

訂購熱線：0517-86881020

產品簡介

/ product introduction

HY-530AE投入式液位計是一種測量液位的壓力傳感器，基於所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散矽敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用於石油化工、冶金、電力、製藥、供排水、環保等係統和行業的各種介質的液位測量。HY-530AE投入式液位計的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用方便。

產品特點

/ product characteristic

●穩定性好，精度高；

●安裝靈活，使用方便，校準簡單，可現場顯示；

●直接投入到被測介質中，安裝使用相當方便；

●固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量；

●不受被測介質起泡、沉積、電氣特性的影響；

●寬範圍的溫度補償；

●具有電源反相極性保護及過載限流保護；

●纜式液位變送器的壓力探頭為不鏽鋼（1Cr18Ni9Ti）材料，電纜護套為橡塑，特殊要求可選擇聚四氟乙烯探頭、不鏽鋼或聚四氟乙烯電纜護套材料；

●直杆式液位變送器的壓力探頭及電纜護套為全不鏽鋼（1Cr18Ni9Ti）材料，變送器的插入深度可在±20cm範圍內自由調整。

技術參數

/ technical parameters

測量範圍：0.3～100m（由用戶自選）

精度：0.2、0.5、1.0級

工作溫度：-20～80℃

輸出信號：二線製4～20mADC

電源電壓：標準24VDC（12～36VDC）

不靈敏區：≤±1.0%FS

負載能力：0-600Ω

相對溫度：≤85%

防護等級：IP68

防爆標誌：ExiaⅡCT4-6

產品選型

/ product selection

型譜										說明
HY-530AE										投入式液位計
類別	1									纜式
	2									杆式(傳感器裝在底部，直接接觸液體介質)
	3									防腐式
	4									導壓杆式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	杆式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯複合物	纜式
			5							聚四氟乙烯，(聚丙烯法蘭)
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場顯示
					Z					帶電流表指示(0- 刻度)
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度(mm)
								-□		測量高度
									-□	被測介質密度(g/cm3)
