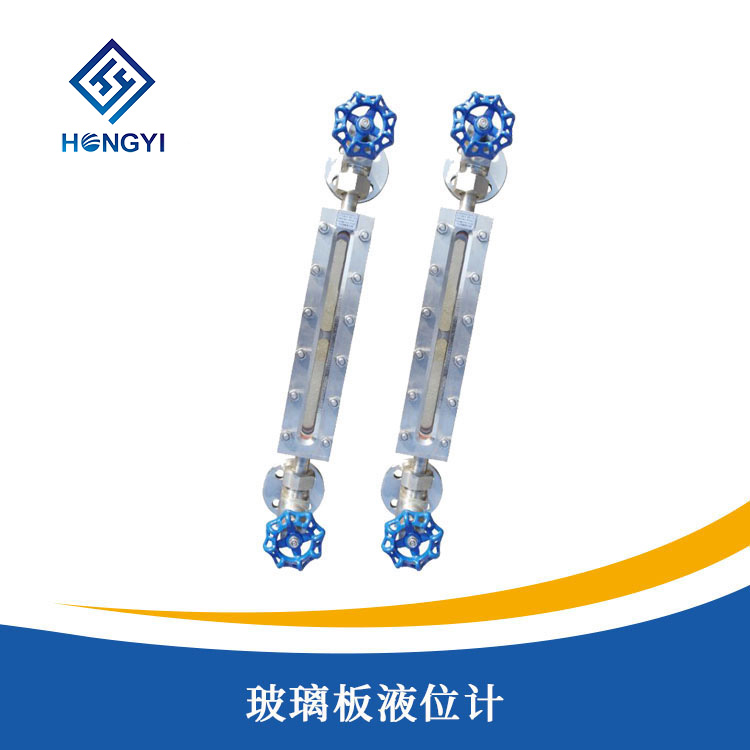

玻璃板液位計

產品概述
/ product introduction產品簡介
/ product introduction1、簡介
玻璃板液位計可用來直接指示密封容器中的液位高度,具有結構簡單,直觀可靠,經久耐用等優點,但容器中的介質是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準的適用於直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球,當玻璃意外破損時,鋼球能在容器內壓力的作用下,自動關閉液流通道,以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘,可供取樣時用,或在檢修時,放出儀表中剩餘液體時用。根據連通器原理,通過透明玻璃直接顯示容器內液位實際高度。
2、原理
玻璃板液位計上、下端安裝法蘭與容器相連構成連通器, 透過玻璃可直接觀察到容器內液位的實際高度。液位計結構主要有透光式、反射式兩種。在液位計上下閥門內裝有安全鋼珠,當玻璃板因意外事故損壞時,鋼珠在容器內壓力作用下自動密封,防止容器內的液體繼續外流。
產品特點
/ product characteristic●讀數清晰、直觀、可靠;
●結構簡單、維修方便;
●經久耐用。
技術參數
/ technical parameters測量範圍(安裝中心聚L):500、800、1100、1400、1700 mm;
工作壓力:4.0MPa;
工作溫度:≤200℃;
安裝形式:法蘭安裝 PN4.0 DN20.HGJ-47-91;
螺紋安裝: 外螺紋G3/4"(或 M27×1.5);
材 質:碳鋼、不鏽鋼;
伴熱蒸汽壓力:0.6MPa;
蒸汽夾套接頭:G1/2"外螺紋;
鋼球自封壓力:0.2MPa。
產品選型

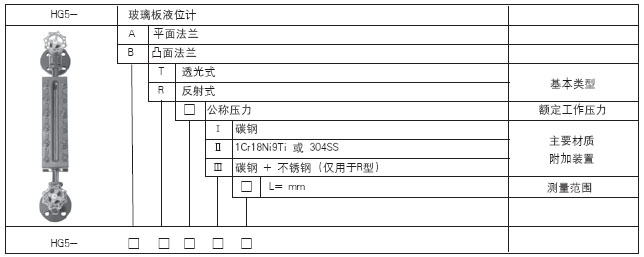

/ product selection1、類型
名稱 | 型號 | 公稱壓力MPa | 介質溫度 | 結構特征 | (規格按上、下閥中心線間距離 | 標準號 | ||||||
結構形式 | 材料 | L=304 | L=500 | L=800 | L=1100 | L=1400 | L=1700 | |||||
透光式玻璃板液位計 | HG5T2.5 | 2.5 | 230 | 普通型 | I(碳鋼) | HG5-1364-80 | ||||||
II(1Cr18Ni9Ti) | ||||||||||||
夾套型 | I(碳鋼) | |||||||||||
II(1Cr18Ni9Ti) | ||||||||||||
HG5T6.3 | 6.3 | 230 | 普通型 | I(碳鋼) | HG5-1365-80 | |||||||
II(1Cr18Ni9Ti) | ||||||||||||
夾套型 | I(碳鋼) | |||||||||||
II(1Cr18Ni9Ti) | ||||||||||||
反射式玻璃板液位計 | HG5R4.0 | 4 | 230 | 普通型 | I(碳鋼) | HG5-1366-80 | ||||||
II(1Cr18Ni9Ti) | ||||||||||||
夾套型 | I(碳鋼) | |||||||||||
II(1Cr18Ni9Ti) | ||||||||||||
HG5R0.6 | 0.6 | 230 | 帶頸襯裏 | III(碳鋼襯裏) | HG5-1367-80 | |||||||
帶頸 | I(碳鋼) | HG5-1368-80 | ||||||||||
II(1Cr18Ni9Ti) | ||||||||||||
HG5R | 常壓 | 230 | 襯裏 | III(碳鋼襯裏) | HG1369-80 | |||||||
嵌入聯接 | I(碳鋼) | HG5-1370-80 | ||||||||||
II(1Cr18Ni9Ti) |
